Описание

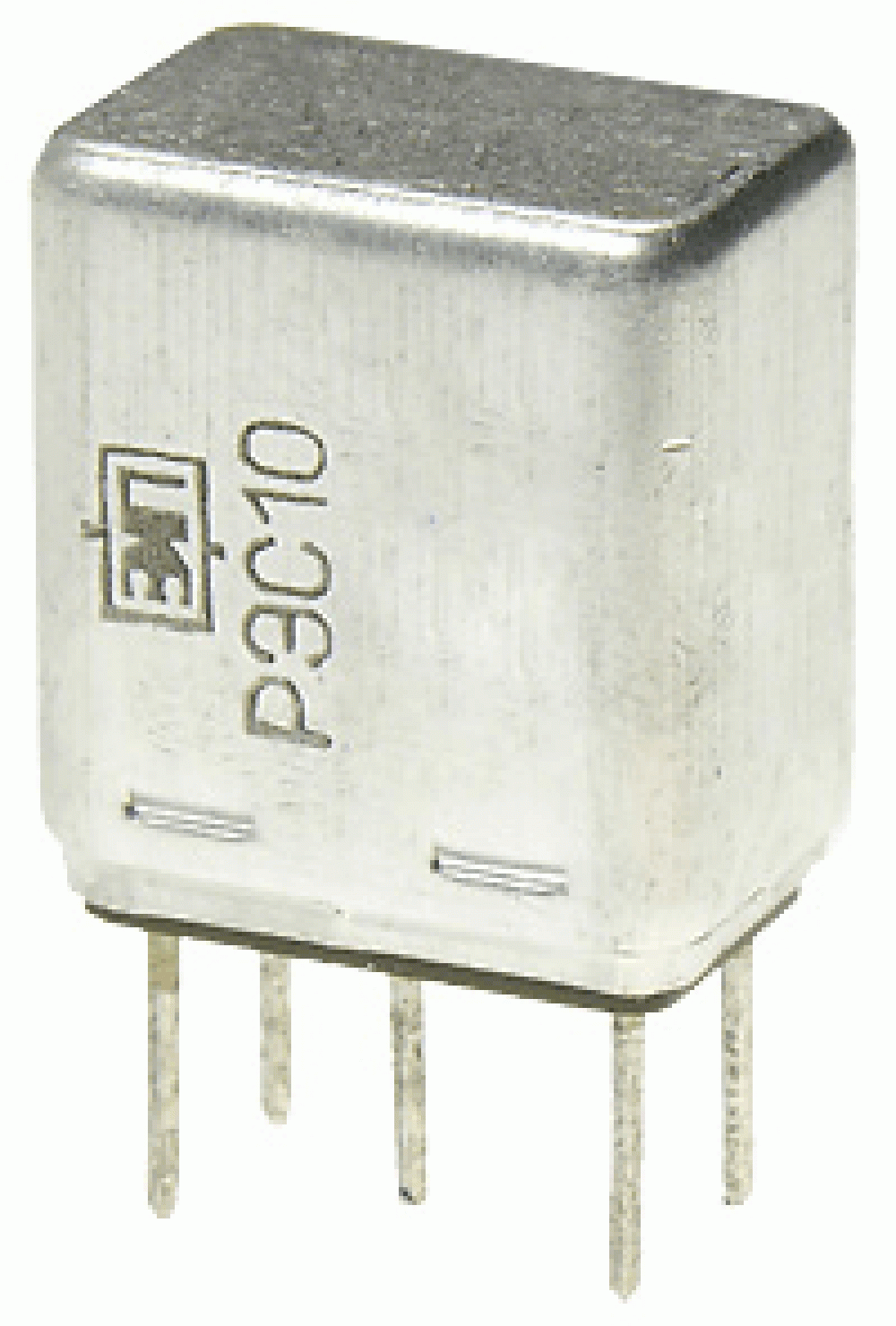

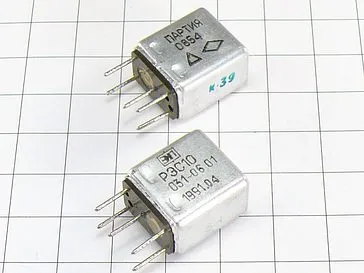

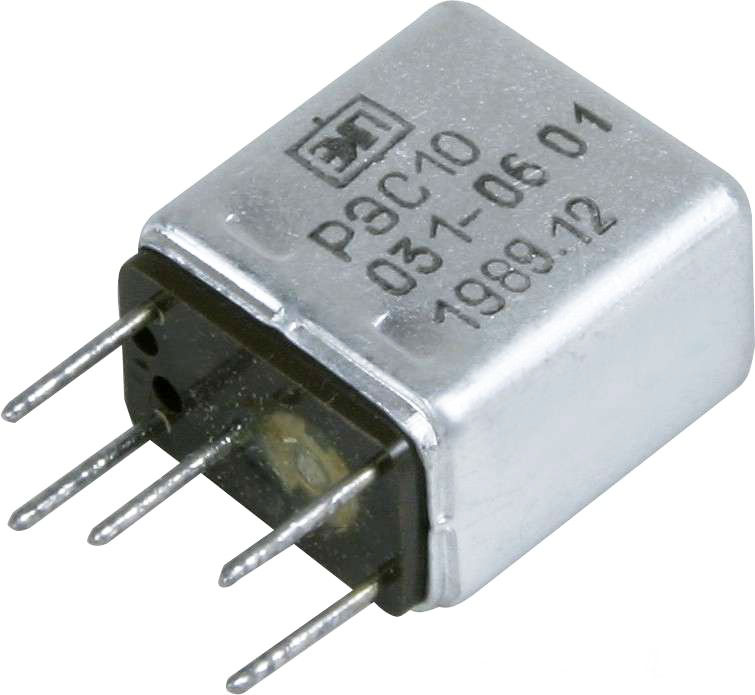

Описание реле РЭС-10 РС4.529.031-06.01

Cлаботочные электромагнитные реле управляемые постоянным током с одним замыкающим или одним переключающим контактом, предназначенные для коммутации электрических цепей постоянного и переменного тока частоты от 50 до 1100 Гц. Реле выпускаются по техническим условиям РС0.452.049 ТУ. Выпускается в негерметичном, алюминиевом корпусе Реле выпускают в алюминиевом корпусе, которое имеет либо завальцованное исполнение либо пылебрызгозащищённое.

Параметры и характеристики реле РЭС-10 РС4.529.031-06.01:



Условия эксплуатации:
Температура окружающей среды от -60 С до +80 С.
Относительная влажность до 98% при температуре +35 С.
Атмосферное давление от 0,6 до 104 кПа.

Технические характеристики реле РЭС-10 РС4.529.031-06.01:
Число и тип контаков ...... 1 замыкание;
Сопротивление обмотки, Ом ...... 1360-1840;
Ток срабатывания, мА ...... 10;
Ток отпускания, мА ...... 1,3;
ток рабочий, мА ......12-18;
Сопротивление изоляции между токоведущими элементами, токоведущими элементами и корпусом:
- в нормальных климатических условиях не менее ...... 200 МОм;
- в условиях повышенной влажности не менее ...... 10 МОм;
- при максимальной температуре не менее ...... 20 МОм;
Электрическая прочность изоляции в нормальных климатических условиях между токоведущими элементами, токоведущими элементами и корпусом ...... 500 В;
Время срабатывания в пределах ...... 5-8 мс;
Время опускания в пределах ...... 2,7-7,5 мс;
Масса реле ...... 7,5 г.


Исполнение реле РЭС-10

Тип контактов

Сопротивление
обмотки, Ом

Ток, мА

U раб., В

отпускания

срабатывания

рабочий

РЭС-10 РС4.529.031-01.01

3825÷5175

6

0,8

7÷12

­-

РЭС-10 РС4.529.031-01.02

3825÷5175

6

0,8

7÷12

­-

РЭС-10 РС4.529.031-02.01

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-02.02

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-03.01

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-03.02

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-04.01

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-04.02

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-05.01

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-05.02

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-06.01

1360÷1840

10

1,3

12÷18

­-

РЭС-10 РС4.529.031-06.02

1360÷1840

10

1,3

12÷18

­-

РЭС-10 РС4.529.031-07.01

108÷132

35

5

­-

7÷15

РЭС-10 РС4.529.031-07.02

108÷132

35

5

­-

7÷15

РЭС-10 РС4.529.031-08.01

108÷132

35

5

­-

7÷15

РЭС-10 РС4.529.031-08.02

108÷132

35

5

­-

7÷15

РЭС-10 РС4.529.031-09.01

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-09.02

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-10.01

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-10.02

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-11.01

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-11.02

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-12.01

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-12.02

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-13.01

1360÷1840

10

1,3

12÷18

­-

РЭС-10 РС4.529.031-13.02

1360÷1840

10

1,3

12÷18

­-

РЭС-10 РС4.529.031-16.01

3825÷5175

6

0,8

7÷12

­-

РЭС-10 РС4.529.031-16.02

3825÷5175

6

0,8

7÷12

­-

РЭС-10 РС4.529.031-17.01

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-17.02

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-18.01

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-18.02

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-19.01

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-19.02

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-20.01

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-20.02

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-21.01

1360÷1840

10

1,5

12÷18

­-

РЭС-10 РС4.529.031-21.02

1360÷1840

10

1,5

12÷18

­-

РЭС-10 РС4.529.031-22.01

108÷132

35

5

­-

7÷15

РЭС-10 РС4.529.031-22.02

108÷132

35

5

­-

7÷15
