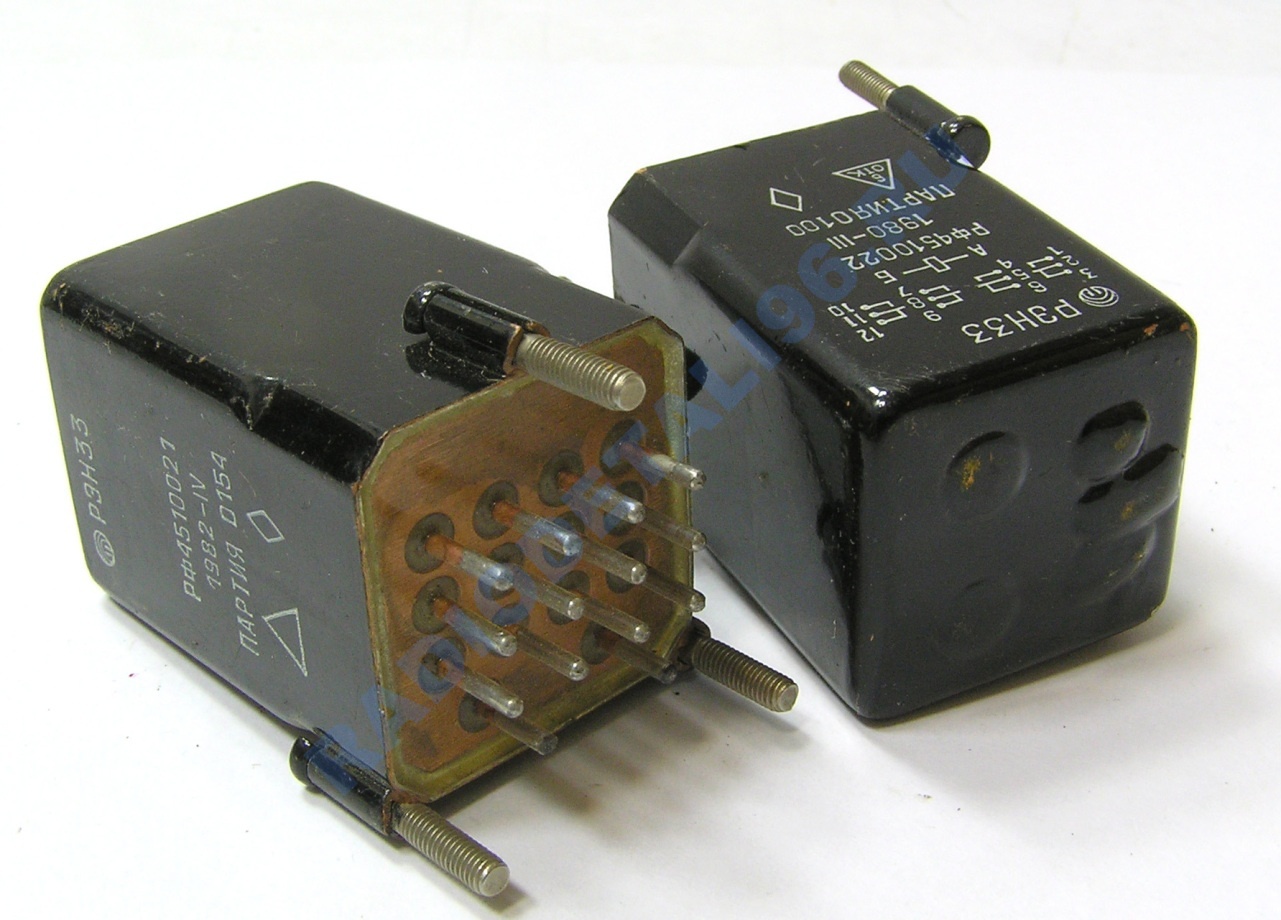

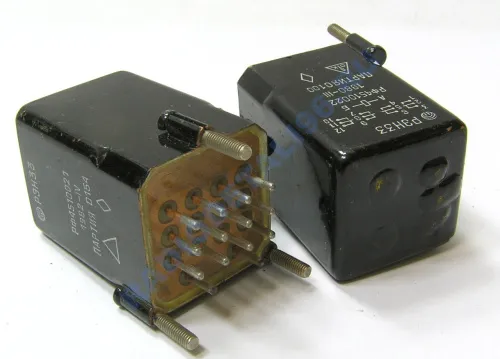

Описание реле РЭН-33 РФ4.510.021-00.02
РЭН-33 РФ4.510.021-00.02 реле электромагнитное слаботочное зачехленное, двухпозиционное, одностабильное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭН-33 РФ4.510.021-00.02:
РЭН-33 РФ4.510.021-00.02
Реле РЭН-33 РФ4.510.021-00.02 — герметичное, двухпозиционное, одностабильное, с четырьмя переключающими контактами, питаемое постоянным током, предназначено для коммутации цепей постоянного и переменного тока.
Конструкция реле обеспечивает фиксированное положение контактных групп в любом состоянии при обесточенной обмотке.
Рабочее положение любое.
Реле РЭН-33 соответствует ГОСТ 16121-79 и техническим условиям РФ4.510.021 ТУ.
Основные технические характеристики реле РЭН-33:
- Количество контактов: 4
- Масса: 130 г.

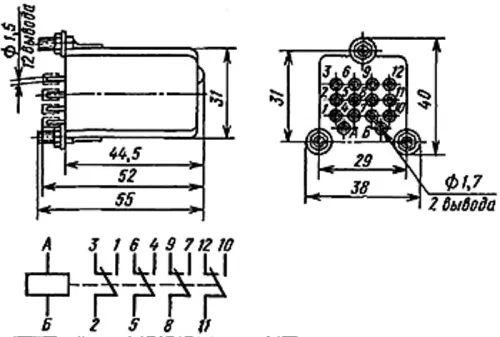

- Габариты, (ДхШхВ): 31x31x45 мм
- Температура среды: -60... +125 °С
- Напряжение на обмотке: 27 В
- Сопротивление обмотки: 180 Ом
- Время срабатывания: 16,5 мс
- Коммутируемое напряжение: 6... 220 В
- Коммутируемый ток: 0,1... 10 А
- Максимальная коммутируемая частота: 1,0 кГц
- Максимальное количество срабатываний: 100000
- Сопротивление контактов: 0,5 Ом.
