Характеристики

4830PWVY0

Описание

Описание реле РЭН-29 РФ4.519.063-00.01

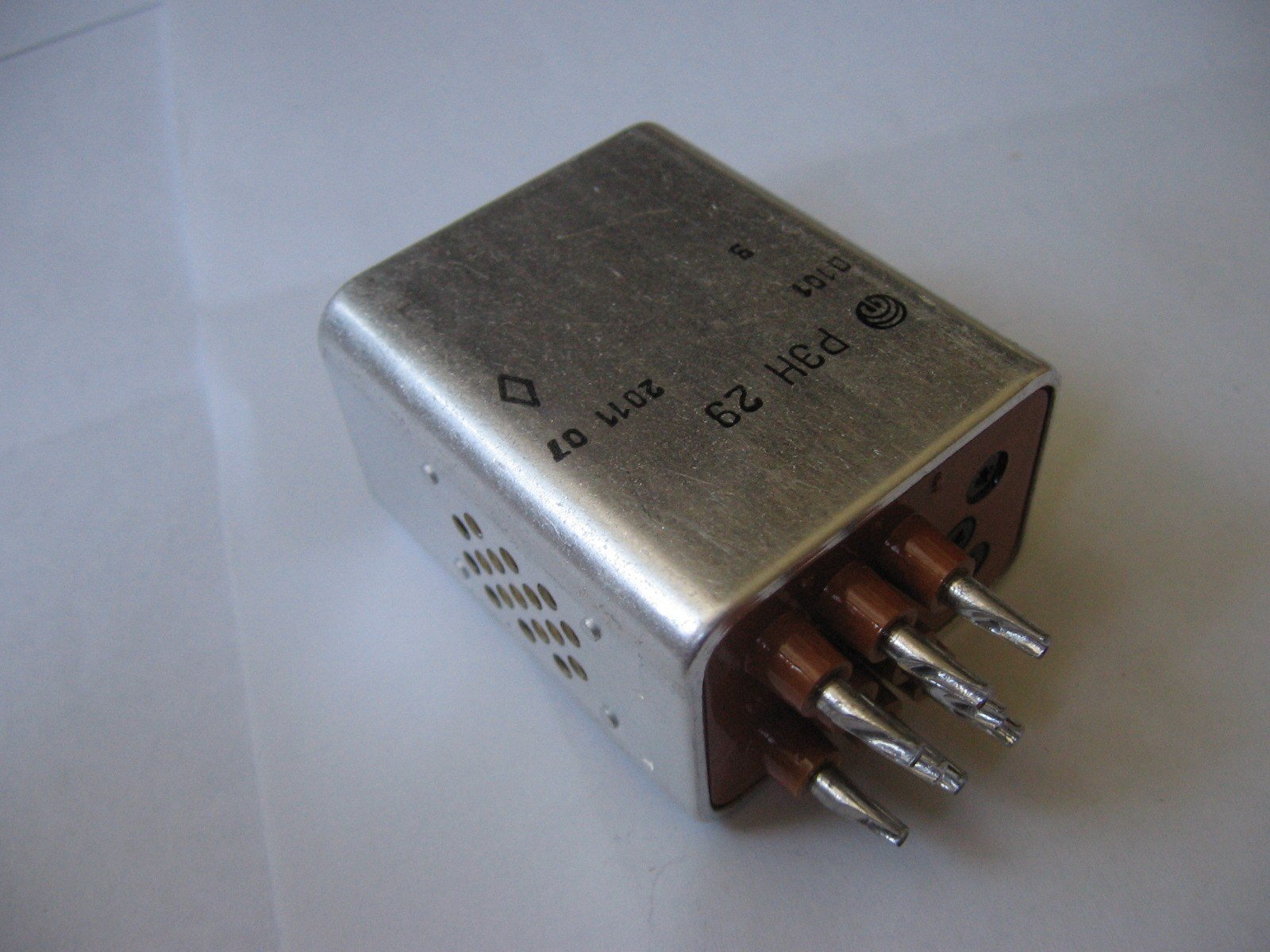

РЭН-29 РФ4.519.063-00.01 реле электромагнитное слаботочное зачехленное, двухпозиционное, одностабильное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭН-29 РФ4.519.063-00.01:


Реле РЭН-29 РФ4.519.063-00.01 зачехленное, двухпозиционное, одностабильное, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭН-29 соответствует требованиям ГОСТ16121-86 и техническим условиям РФ0.450.016ТУ.

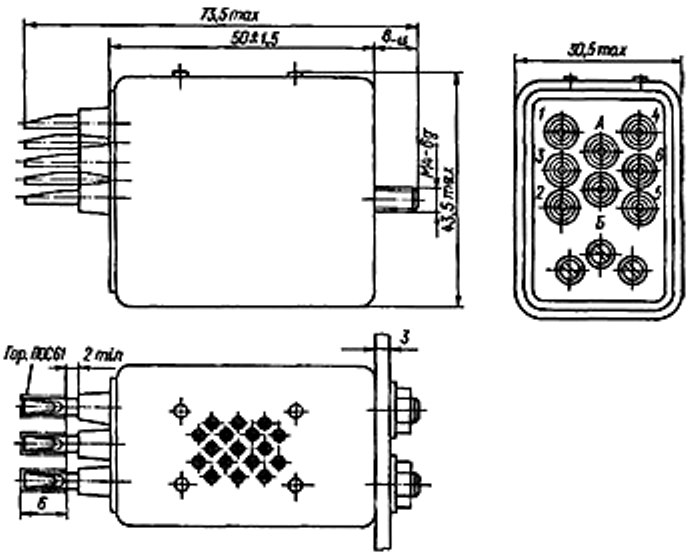

По конструктивному исполнению реле РЭН-29 классифицируется на два варианта:
  - вариант i - для крепления реле к плате гайкой,
  - вариант ii - для крепления реле к плате винтами.

Технические характеристики реле РЭН-29:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) - 200
- в условиях повышенной влажности:
    - между контактами, между контактами и корпусом - 10
    - между обмотками и корпусом - 5
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 2000
- в этих же условиях между обмоткой и корпусом - 1000
- в условиях повышенной влажности - 1200
- в этих же условиях между обмоткой и корпусом - 600
- при пониженном атмосферном давлении - 1000
- в этих же условиях между обмоткой и корпусом - 500
Материал контактов - Ср999.
Сопротивление электрических контактов не более 0,2 Ом.
Масса реле не более 130 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
