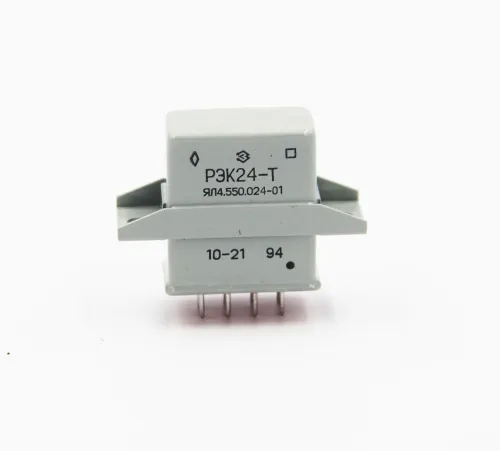

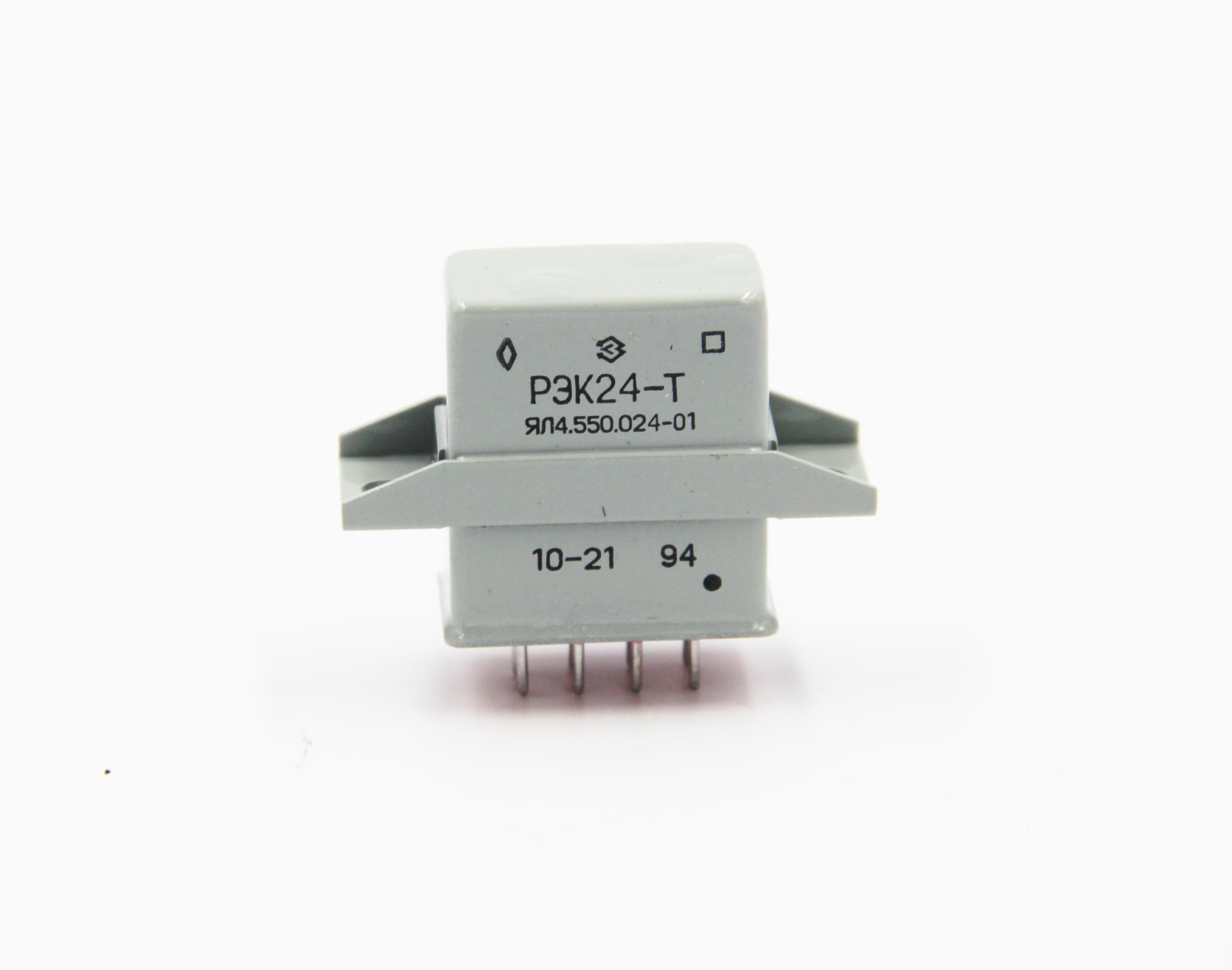

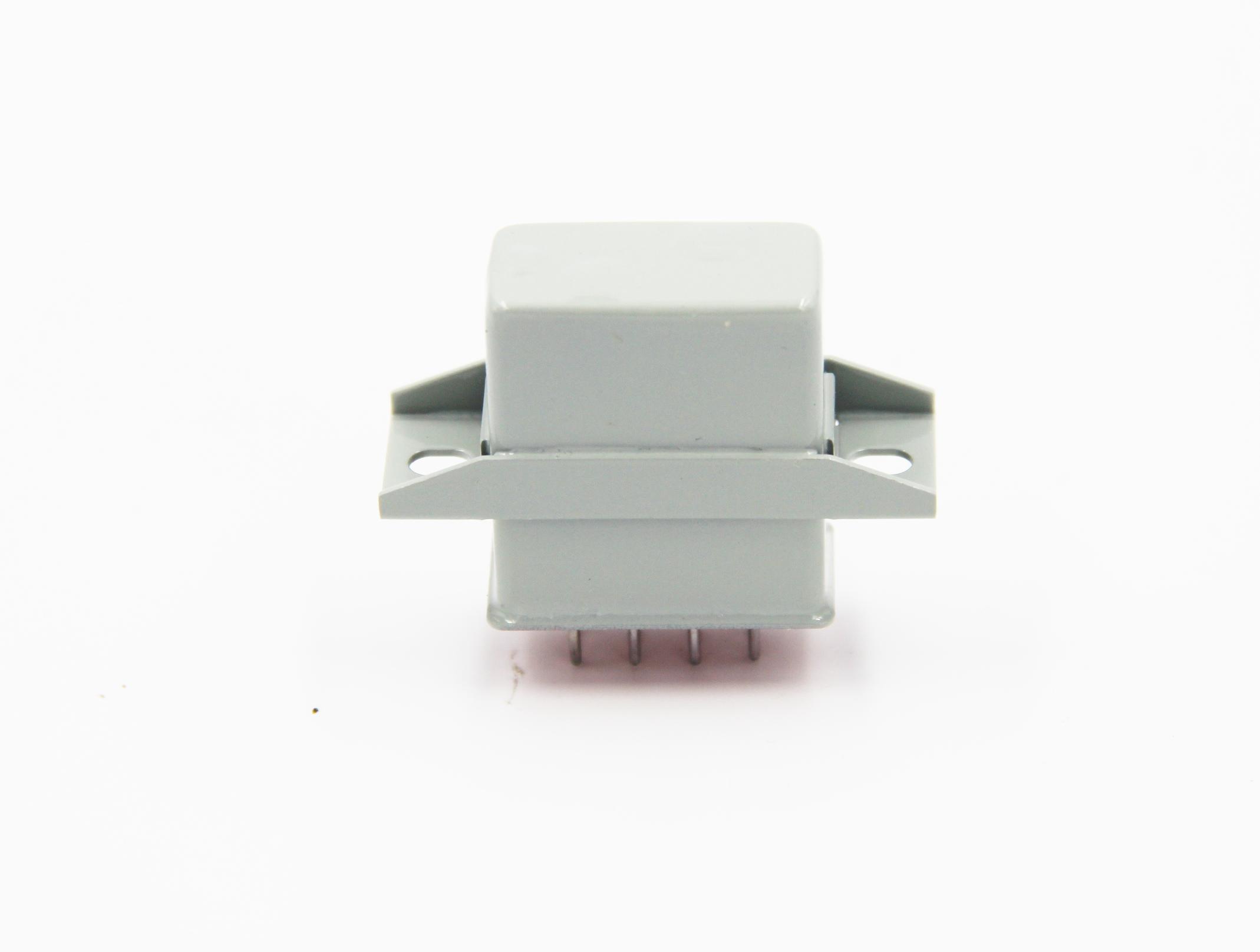

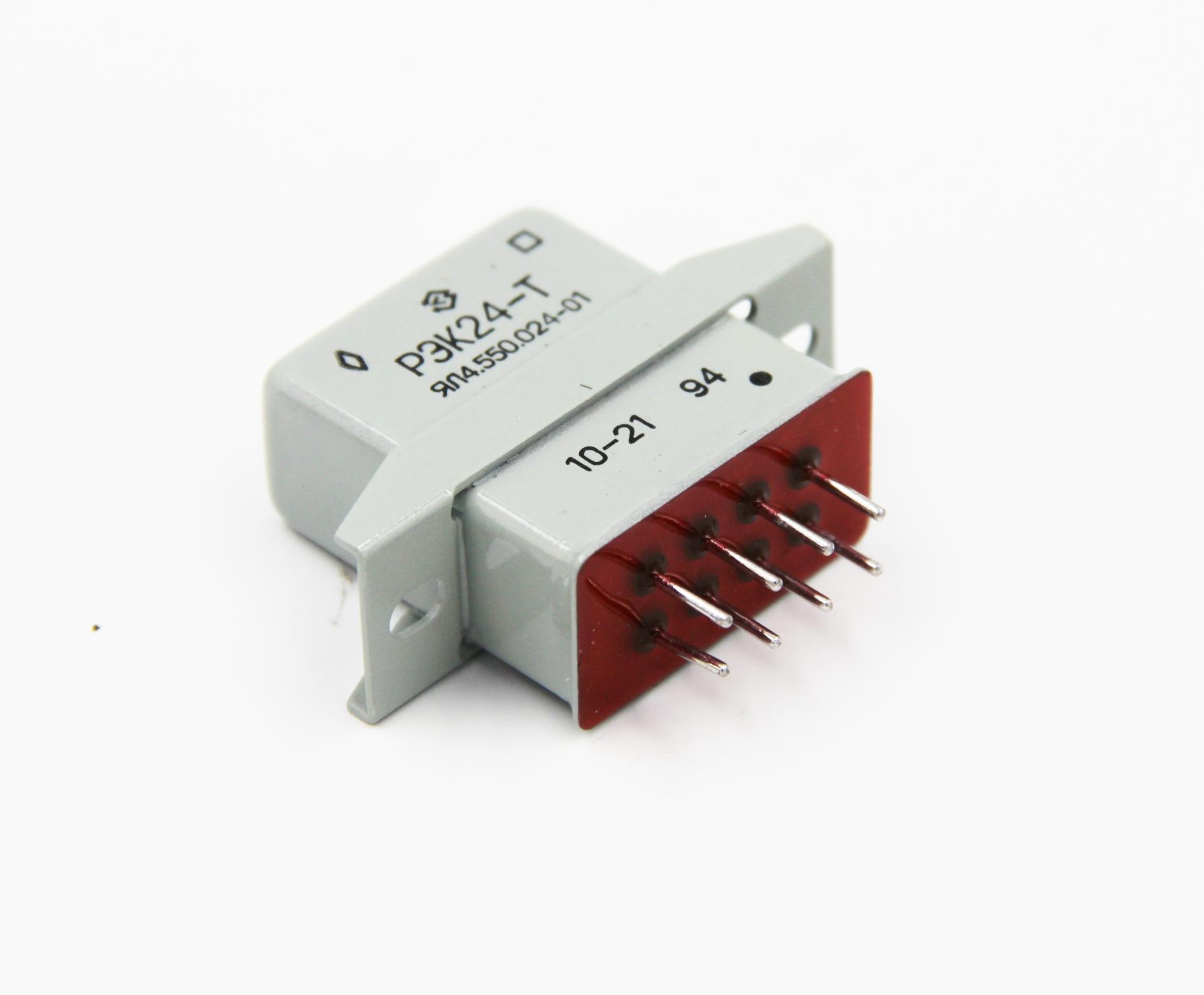

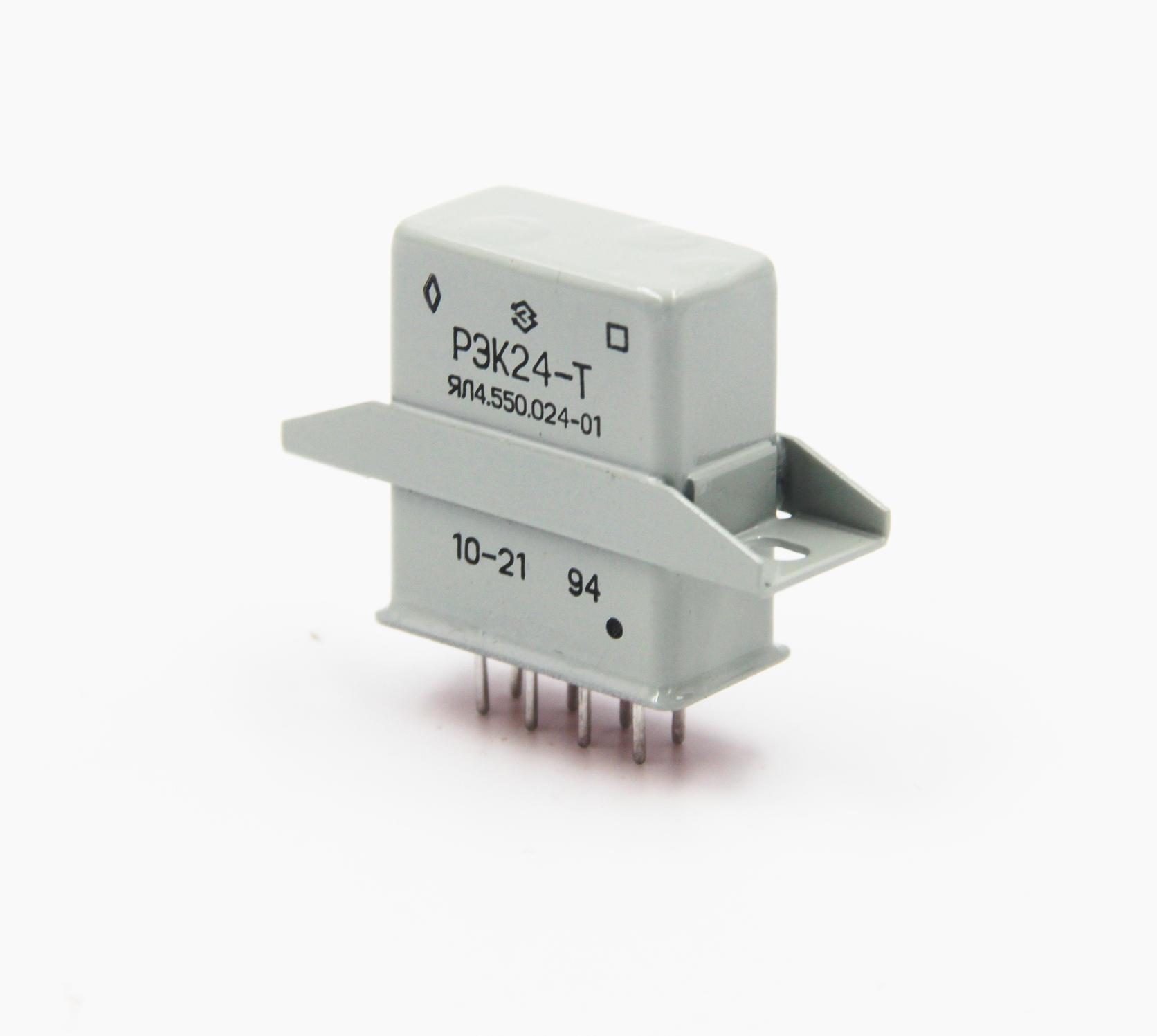

Описание реле РЭК-24Т ЯЛ4.550.024-01
РЭК-24Т ЯЛ4.550.024-01 герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики реле РЭК-24Т ЯЛ4.550.024-01:
Реле РЭК-24Т ЯЛ4.550.024-01 герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭК-24 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.455.015ТУ.
Технические характеристики реле РЭК-24:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) - 200
- при максимальной температуре - 20
- при условиях повышенной влажности:
- между контактами, между контактами и корпусом - 10
- между обмоткой и корпусом - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях (обмотка обесточена) - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 200
Масса реле исполнений: варианта i - не более 50 г, варианта ii - не более 55 г.
Материал контактов - СрПлМг20-0,3, покрытие - Зл1тв.
Сопротивление электрического контакта не более 0,8 Ом.
