Описание реле РПС51 РС4.569.902-06

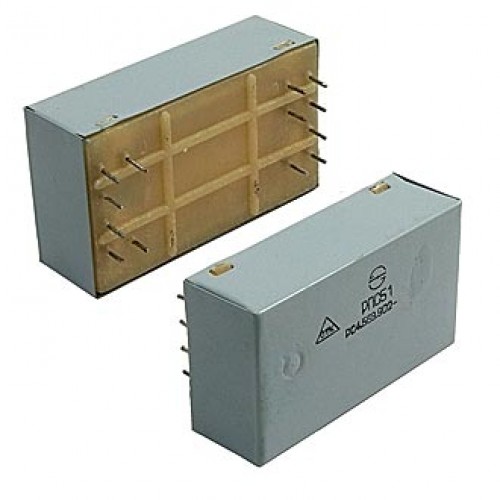

Реле РПС51 РС4.569.902-06 имеет пылебрызгозащищенный корпус с двумя переключающими контактами, герконовое, одностабильное, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.  Реле РПС51 РС4.569.902-06 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Характеристики реле РПС-51 РС4.569.902-06:


Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены) - 1000
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 80
  - в условиях повышенной влажности - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях - 500
  - в условиях повышенной влажности - 300
  - при пониженном атмосферном давлении - 500
Материал контактов - Зл999,9; Рд99,9.
Сопротивление электрического контакта не более 0,25 Ом.
Масса реле РПС-51 - 50 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет


Параметры реле:



Номер паспорта реле
РПС-51
Количество групп контактов Рабочее напряжение Сопротивление обмотки Напряжение Время Сопротивление контактов Диапазон
коммутации
срабатывания отпускания срабатывания отпускания ток напряжение
В Ом В В мс мс Ом А В
РПС-51 РС4.569.902 3,6…5,5 90 ±9 2,2 0,27 18,0 2,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-01 3,6…5,5 90 ±9 2,5 0,25 21,0 2,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-02 3з + 1р 10,7…13,9 200 ±30 6,2 0,57 7,5 1,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-03 1з + 3р 10,7…13,9 200 ±30 6,2 0,57 7,5 1,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-04 2з + 2р 3,6…5,5 68 ±7 2,2 0,21 18,0 2,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-05 10,1…15,1 200 ±30 5,5 0,58 7,0 1,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-06 10,1…15,1 200 ±30 6,2 0,57 8,0 1,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-07 2з + 2р 10,7…13,9 200 ±30 6,2 0,57 8,0 1,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-08 2з + 2р 7,2…13,9 214 ±21 4,2 0,39 18,0 2,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-09 20…30 790 ±118 11,8 1,2 6,5 1,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-10 21,6…30 790 ±118 13,8 1,2 6,5 1,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-11 3з + 1р 23…30 790 ±118 13,5 1,25 7,5 1,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-12 1з + 3р 23…30 790 ±118 13,5 1,25 7,5 1,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-13 2з + 2р 23…30 790 ±118 13,5 1,25 7,5 1,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-14 16…30 1100 ±165 9,0 0,95 15,0 2,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-15 16…30 1100 ±165 10,3 0,9 18,0 2,5 <0,25 10-6...0,35 0,001…60
РПС-51 РС4.569.902-16 2з + 2р 16…30 1100 ±165 10,0 0,9 17,0 2,5 <0,25 10-6...0,35 0,001…60
