Описание реле РПС-5 РС4.522.300

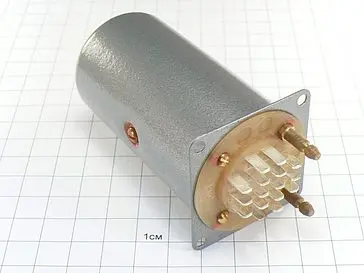

РПС-5 РС4.522.300 реле поляризованное с трехпозиционной настройкой служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики реле РПС-5 РС4.522.300:


Реле РПС-5 РС4.522.300 зачехленные, поляризованные, предназначены для коммутации электрических цепей постоянного тока.
Реле РПС-5 трехпозиционные, одностабильные, соответствуют требованиям ГОСТ 16121-86 и техническим условиям ДЕГ0.452.000ТУ.

Технические характеристики.
Ток питания обмоток - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены) - 100
  - в условиях повышенной влажности - 10
  - при максимальной температуре (после выдержки обмоток под рабочим током) - 100
Испытательное переменное напряжение, В:
  - в нормальных климатических условиях:
    - между токоведущими элементами и корпусом, между обмотками и контактами, между обмотками - 500
    - между контактами - 300
  - в условиях повышенной влажности:
    - между токоведущими элементами и корпусом, между обмотками и контактами, между обмотками - 300
    - между контактами - 180
  - при пониженном атмосферном давлении:
    - между токоведущими элементами и корпусом, между обмотками и контактами, между обмотками - 250
    - между контактами - 200
Время непрерывного нахождения обмоток под рабочим током при температуре -60 и +70°С, атмосферном давлении от 130 до 103 900 Па - 200 ч.
Материал контактов - ПлРд-10.
Сопротивление электрического контакта 1 Ом.
Масса реле не более 250 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
