Описание реле РПС45 РС4.520.755-09

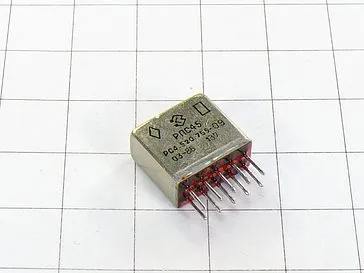

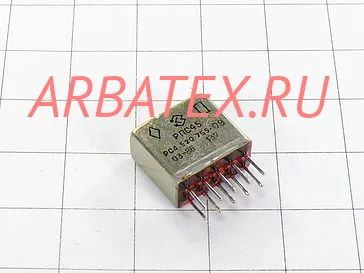

Реле РПС45 РС4.520.755-09 имеет герметичный корпус с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Реле РПС-45 РС4.520.755-09 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики реле РПС45 РС4.520.755-09:
Реле РПС45 РС4.520.755-09 герметичное, поляризованное, двустабильное, с двухпозиционной регулировкой, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РПС-45 соответствует ГОСТ 16121-86 и техническим условиям ЯЛ0.452.081 ТУ.
Конструктивные данные.

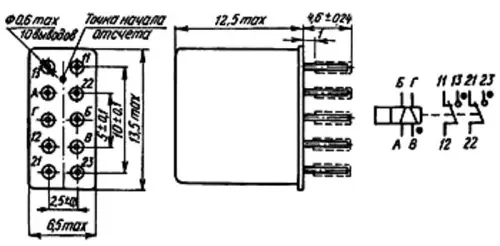

По конструкции выводов реле подразделяются на варианты:
- РПС-45 со штыревыми выводами;
- РПС-45-1 с планарными выводами.
Конструкция реле обеспечивает фиксированное положение контактных групп в любом состоянии реле при обесточенной обмотке. При подключении положительного полюса источника питания к выводу обмотки, обозначенному А, а отрицательного - к выводу этой же обмотки, обозначенному Б, замыкаются контакты 12 и 22 с контактами 13 и 23; затем при подключении положительного полюса источника питания к выводу обмотки, обозначенному В, а отрицательного - к выводу этой же обмотки, обозначенному Г, замыкаются контакты 12 и 22 с контактами 11 и 21. Одновременная подача напряжения на выводы А, Б, В, Г не допускается.
Рабочее положение - любое.
Технические характеристики РПС-45 РС4.520.755-09:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях - 200
- при максимальной температуре - 20
- в условиях повышенной влажности - 10
Испытательное переменное напряжение, В:
в нормальных климатических условиях:
- между токоведущими элементами, между токоведущими элементами и корпусом - 180
- между обмотками и корпусом - 300
в условиях повышенной влажности:
- между токоведущими элементами, между токоведущими элементами и корпусом - 150
- между обмотками и корпусом - 180
при пониженном атмосферном давлении:
- между токоведущими элементами, между токоведущими элементами и корпусом - 150
- между обмотками и корпусом - 180
Масса реле РПС-45 - 3,5 г, РПС-45-1 - 3,6 г.
Минимальный срок службы и срок сохраняемости реле в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 20 лет.
