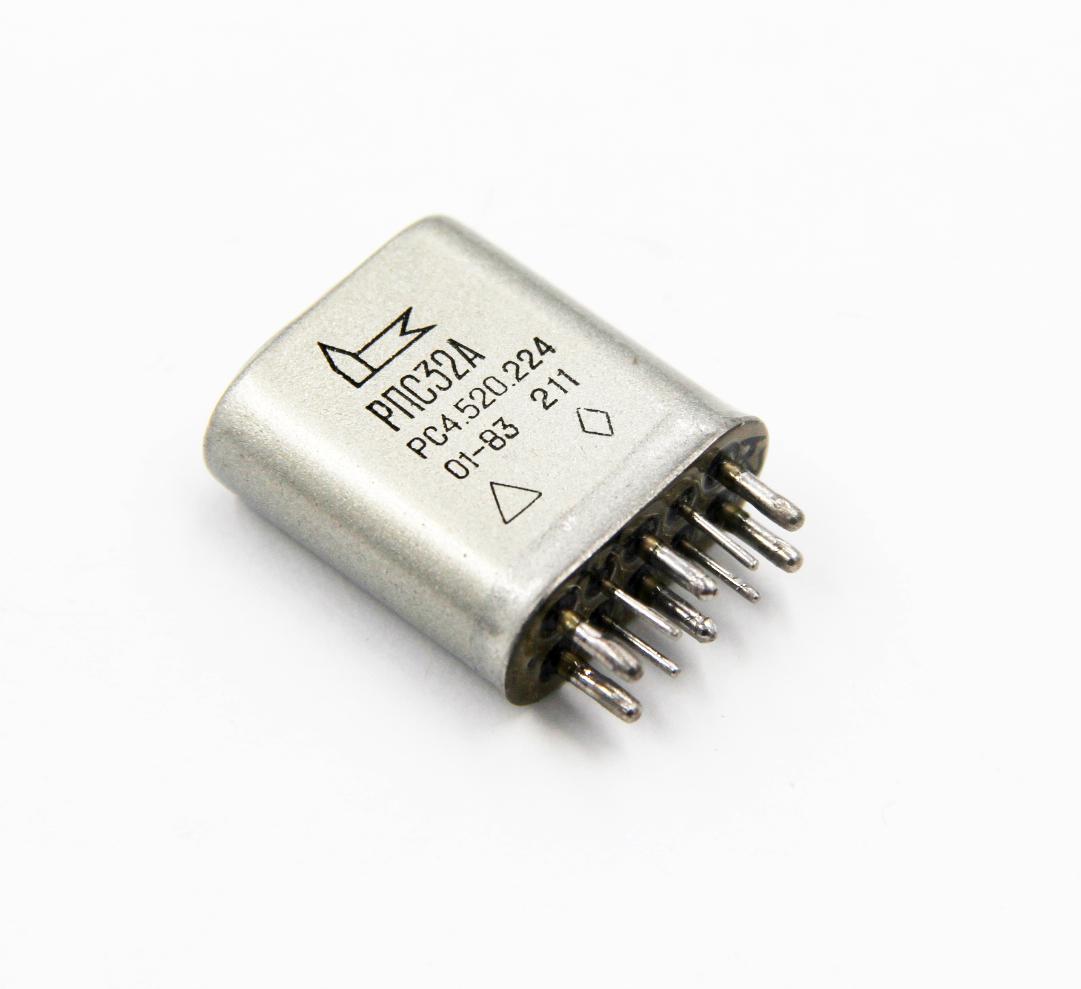

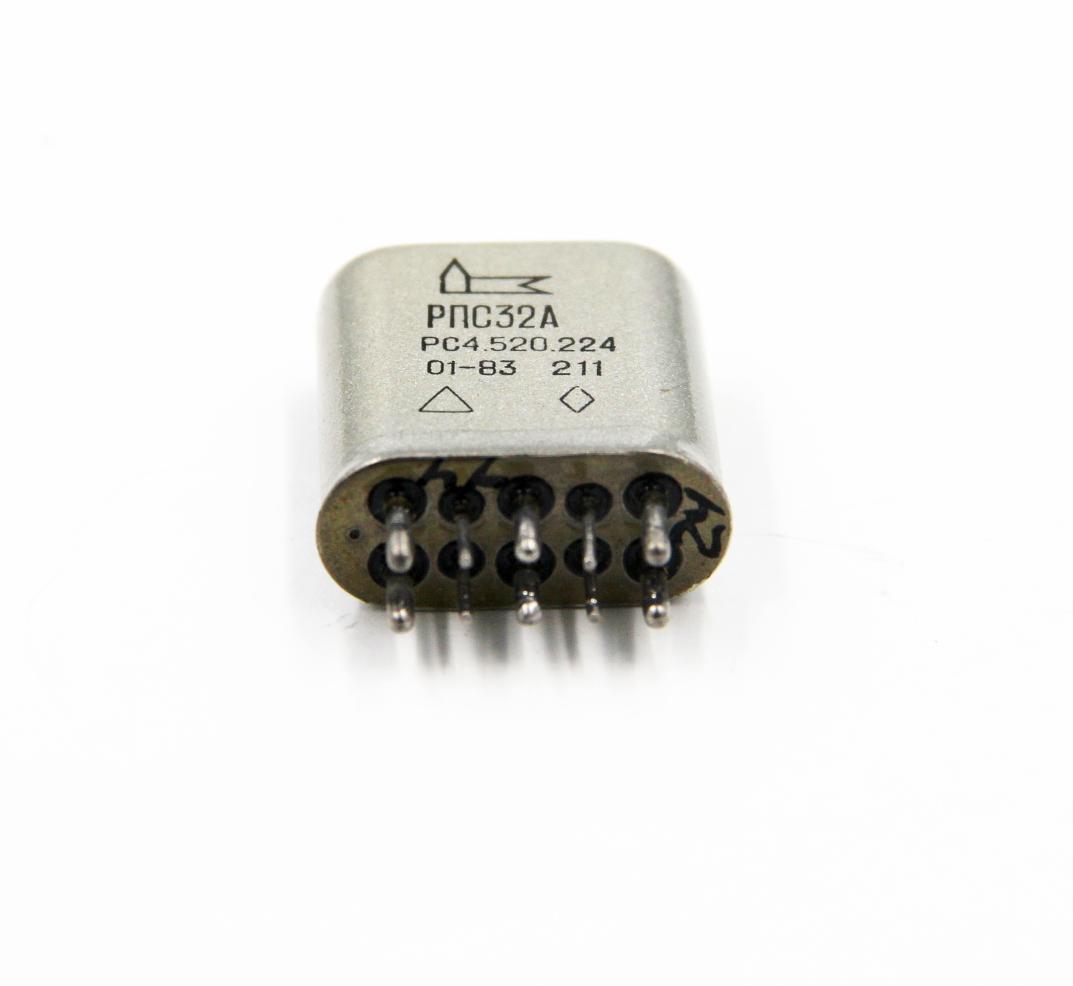

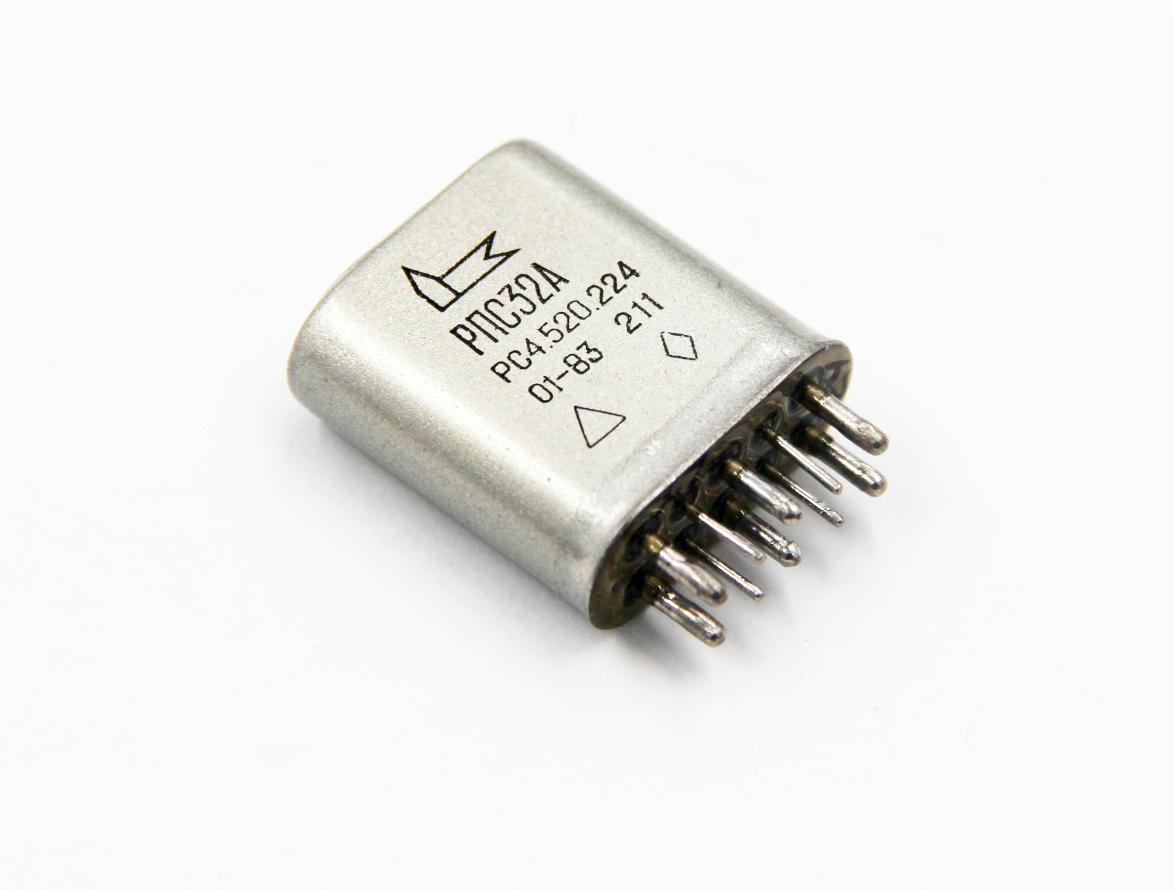

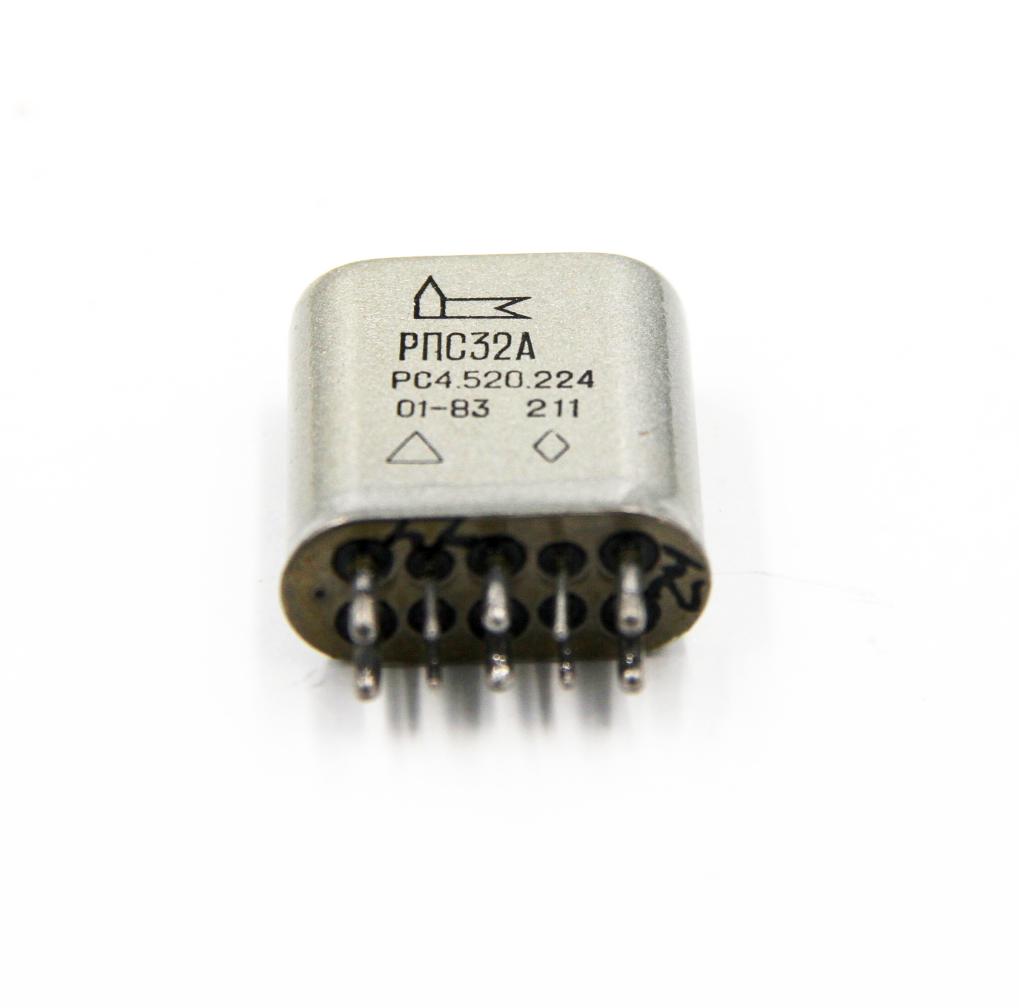

Описание реле РПС-32А РС4.520.224

РПС-32А РС4.520.224 реле поляризованное служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики реле РПС-32А РС4.520.224:


Реле РПС-32А РС4.520.224 герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.
Реле РПС-32А, РПС-32Б, РПС-32В соответствуют требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.080 ТУ.

Конструктивные данные.
По конструкции реле РПС-32 различаются по вариантам крепления.
  - Реле РПС-32А предназначено для крепления путем опайки выводов отверстиях платы и приклеиванием.
  - Реле РПС-32Б для крепления с помощью угольников.
  - Реле РПС-32В для крепления с помощью планки.
При подключении положительного полюса источника питания к началу обмотки, обозначенному 1, а отрицательного - к концу этой же обмотки, обозначенному 10, должно происходить замыкание контакта 3 с контактом 2 и контакта 8 с контактом 9, и соответственно при подключении положительного полюса источника питания к началу обмотки, обозначенному 6, а отрицательного - к концу этой же обмотки, обозначенному 5, должно происходить замыкание контакта 3 с контактом 4 и контакта 8 с контактом 7.
Подача напряжения другой полярности и одновременная подача напряжения на обмотки i и ii не допускаются.

Технические характеристики.

Номер паспорта реле
РПС-32А
Количество групп контактов Рабочее напряжение Сопротивление обмотки Напряжение Время Сопротивление контактов Диапазон
коммутации
срабатывания отпускания срабатывания отпускания ток напряжение
В Ом В В мс мс Ом А В
РПС-32А РС4.520.201 2,2…2,9 4,5…5,5 0,6…1,1 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.202 3,6…4,8 13,5…16,5 1…2,2 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.203 5,4…7,2 22,5…27,5 1,6…3,2 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.204 9…12 64…86 2…5 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.205 10,8…14 92…126 3,2…6,4 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.206 13,5…18 149…201 3,7…7,5 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.207 18…24 264…356 6…12 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.208 24…32 425…575 8…16 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.209 2,2…2,9 4,5…5,5 0,6…1,1 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.210 3,6…4,8 13,5…16,5 1…2,2 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.211 5,4…7,2 22,5…27,5 1,6…3,2 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.212 9…12 64…86 2…5 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.213 10,8…14 92…126 3,2…6,4 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.214 13,5…18 149…201 3,7…7,5 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.215 18…24 264…356 6…12 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.216 24…32 425…575 8…16 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.217 2,2…2,9 4,5…5,5 0,6…1,1 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.218 3,6…4,8 13,5…16,5 1…2,2 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.219 5,4…7,2 22,5…27,5 1,6…3,2 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.220 9…12 64…86 2…5 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.221 10,8…14 92…126 3,2…6,4 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.222 13,5…18 149…201 3,7…7,5 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.223 18…24 264…356 6…12 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.224 24…32 425…575 8…16 - <5 - 1,0 5x10-3…3,0 6…220


Минимальный срок службы и срок сохраняемости реле:
  - в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
  - или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
  - или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
  - или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
