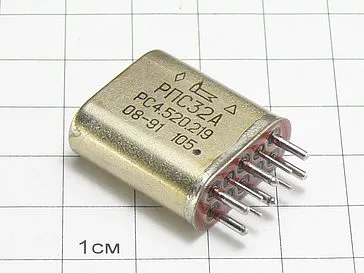

Описание реле РПС-32А РС4.520.219
РПС-32А РС4.520.219 реле герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики реле РПС-32А РС4.520.219:
Реле РПС-32А РС4.520.219 герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.
Реле РПС-32А, РПС-32Б, РПС-32В соответствуют требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.080 ТУ.

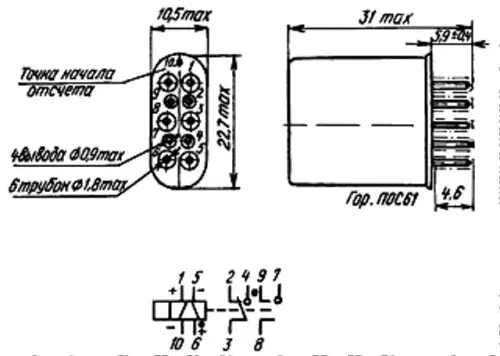

Конструктивные данные.
По конструкции реле РПС-32 различаются по вариантам крепления.
- Реле РПС-32А предназначено для крепления путем опайки выводов отверстиях платы и приклеиванием.
- Реле РПС-32Б для крепления с помощью угольников.
- Реле РПС-32В для крепления с помощью планки.
При подключении положительного полюса источника питания к началу обмотки, обозначенному 1, а отрицательного - к концу этой же обмотки, обозначенному 10, должно происходить замыкание контакта 3 с контактом 2 и контакта 8 с контактом 9, и соответственно при подключении положительного полюса источника питания к началу обмотки, обозначенному 6, а отрицательного - к концу этой же обмотки, обозначенному 5, должно происходить замыкание контакта 3 с контактом 4 и контакта 8 с контактом 7.
Подача напряжения другой полярности и одновременная подача напряжения на обмотки i и ii не допускаются.
Технические характеристики.
Номер паспорта реле
РПС-32А
|
Количество групп контактов
|
Рабочее напряжение
|
Сопротивление обмотки
|
Напряжение
|
Время
|
Сопротивление контактов
|
Диапазон
коммутации
|
срабатывания
|
отпускания
|
срабатывания
|
отпускания
|
ток
|
напряжение
|
В
|
Ом
|
В
|
В
|
мс
|
мс
|
Ом
|
А
|
В
|
РПС-32А РС4.520.201
|
2П
|
2,2…2,9
|
4,5…5,5
|
0,6…1,1
|
-
|
<5
|
-
|
1,5
|
5x10-3…3,0
|
6…220
|
РПС-32А РС4.520.202
|
2П
|
3,6…4,8
|
13,5…16,5
|
1…2,2
|
-
|
<5
|
-
|
1,5
|
5x10-3…3,0
|
6…220
|
РПС-32А РС4.520.203
|
2П
|
5,4…7,2
|
22,5…27,5
|
1,6…3,2
|
-
|
<5
|
-
|
1,5
|
5x10-3…3,0
|
6…220
|
РПС-32А РС4.520.204
|
2П
|
9…12
|
64…86
|
2…5
|
-
|
<5
|
-
|
1,5
|
5x10-3…3,0
|
6…220
|
РПС-32А РС4.520.205
|
2П
|
10,8…14
|
92…126
|
3,2…6,4
|
-
|
<5
|
-
|
1,5
|
5x10-3…3,0
|
6…220
|
РПС-32А РС4.520.206
|
2П
|
13,5…18
|
149…201
|
3,7…7,5
|
-
|
<5
|
-
|
1,5
|
5x10-3…3,0
|
6…220
|
РПС-32А РС4.520.207
|
2П
|
18…24
|
264…356
|
6…12
|
-
|
<5
|
-
|
1,5
|
5x10-3…3,0
|
6…220
|
РПС-32А РС4.520.208
|
2П
|
24…32
|
425…575
|
8…16
|
-
|
<5
|
-
|
1,5
|
5x10-3…3,0
|
6…220
|
РПС-32А РС4.520.209
|
2П
|
2,2…2,9
|
4,5…5,5
|
0,6…1,1
|
-
|
<5
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-32А РС4.520.210
|
2П
|
3,6…4,8
|
13,5…16,5
|
1…2,2
|
-
|
<5
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-32А РС4.520.211
|
2П
|
5,4…7,2
|
22,5…27,5
|
1,6…3,2
|
-
|
<5
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-32А РС4.520.212
|
2П
|
9…12
|
64…86
|
2…5
|
-
|
<5
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-32А РС4.520.213
|
2П
|
10,8…14
|
92…126
|
3,2…6,4
|
-
|
<5
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-32А РС4.520.214
|
2П
|
13,5…18
|
149…201
|
3,7…7,5
|
-
|
<5
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-32А РС4.520.215
|
2П
|
18…24
|
264…356
|
6…12
|
-
|
<5
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-32А РС4.520.216
|
2П
|
24…32
|
425…575
|
8…16
|
-
|
<5
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-32А РС4.520.217
|
2П
|
2,2…2,9
|
4,5…5,5
|
0,6…1,1
|
-
|
<5
|
-
|
1,0
|
5x10-3…3,0
|
6…220
|
РПС-32А РС4.520.218
|
2П
|
3,6…4,8
|
13,5…16,5
|
1…2,2
|
-
|
<5
|
-
|
1,0
|
5x10-3…3,0
|
6…220
|
РПС-32А РС4.520.219
|
2П
|
5,4…7,2
|
22,5…27,5
|
1,6…3,2
|
-
|
<5
|
-
|
1,0
|
5x10-3…3,0
|
6…220
|
Минимальный срок службы и срок сохраняемости реле:
- в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
- или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
