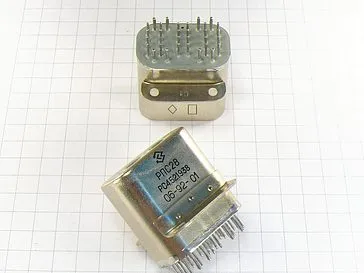

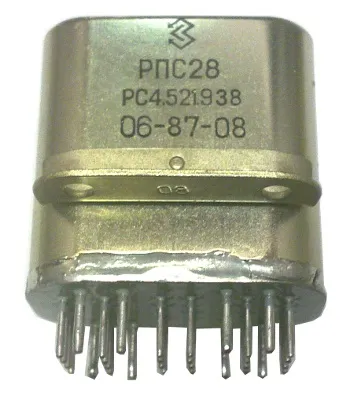

Описание реле РПС-28 РС4.521.938
РПС-28 РС4.521.938 реле специальное поляризованное с 4-мя обмотками и 8-ю элементами на переключение. Реле двухпозиционное двустабильное. Предназначено для коммутации цепей постоянного и переменного тока частотой до 1500Гц.
Характеристики реле РПС-28 РС4.521.938:
Реле РПС-28 РС4.521.938 негерметичное, поляризованное, двухпозиционное, двустабильное, с восемью элементами на переключение, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 1500 Гц.
Реле РПС-28 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.095ТУ.
Технические характеристики реле РПС-28 РС4.521.938:
Ток питания обмоток - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены) - 200
- при максимальной температуре (после выдержки обмоток под рабочим напряжением) - 20
- в условиях повышенной влажности - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 180
Материал контактов - Ср999.
Сопротивление электрического контакта не более 1 Ом.
Масса реле не более 150 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
Параметры реле:
Номер паспорта реле
РПС-28
|
Количество групп контактов
|
Рабочее напряжение
|
Сопротивление обмотки
|
Напряжение
|
Время
|
Сопротивление контактов
|
Диапазон
коммутации
|
|
срабатывания
|
отпускания
|
срабатывания
|
отпускания
|
ток
|
напряжение
|
|
В
|
Ом
|
В
|
В
|
мс
|
мс
|
Ом
|
А
|
В
|
|
РПС-28 РС4.521.938
|
8П
|
24…31
|
290…390
|
18,0
|
-
|
<10,0
|
-
|
<1,0
|
0,05…3,0
|
6…115
|
|
РПС-28 РС4.521.939
|
8П
|
10,8…14
|
68…92
|
8,0
|
-
|
<10,0
|
-
|
<1,0
|
0,05…3,0
|
6…115
|
|
РПС-28 РС4.521.940
|
8П
|
22…34
|
290…390
|
17,0
|
-
|
<10,0
|
-
|
<1,0
|
0,05…3,0
|
6…115
|
