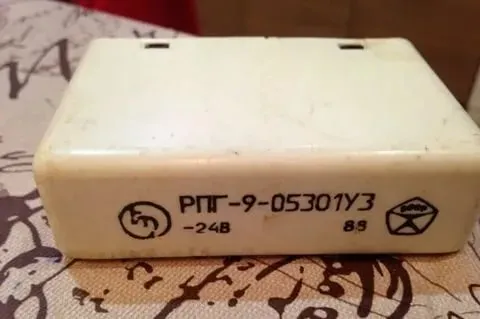

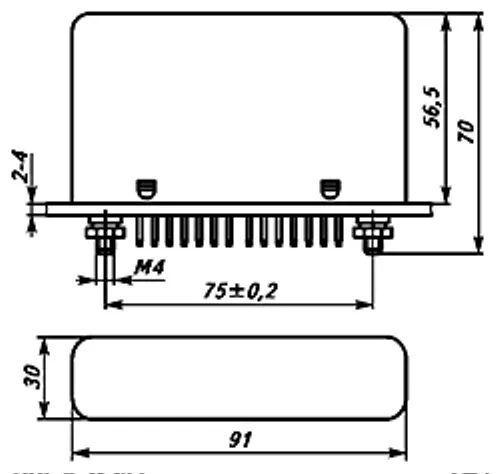

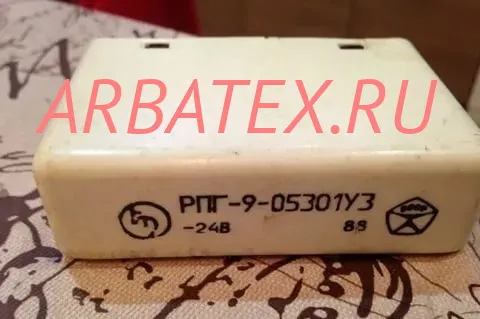

Описание реле РПГ-9 05301 24В
РПГ-9 05301 24В реле промежуточное герконовое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РПГ-9 05301 24В:
Реле промежуточное герконовое РПГ-9 05301 применяется в схемах автоматики и управления, рассчитаны на номинальные напряжения 12, 15, 24, 48, 60 и 110 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без фильтра, а также выпрямленного тока с фильтром,обеспечивающим пульсацию не более 6% и 220В выпрямленного переменного тока.
Реле пригодны для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Условия эксплуатации РПГ-9:
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное. Степень защиты реле ip30, выводов – ip00.
Присоединение проводов – заднее посредством штепсельного разъема или пайкой к ламелям реле.
Структура условного обозначения РПГ-9-ХХХХХ-ХХ:
- РПГ - реле промежуточное герконовое;
- 9 - номер разработки;
- Х - вид крепления и присоединения внешних проводов (0 - винтами, заднее, пайкой;
- 1 -штепсельным разъемом, заднее, пайкой);
- Х - тип геркона: 5 -МКА-52202, 6 -МКС-52201;
- Х - количество замыкающих контактов (0-4; 6);
- Х - число размыкающих или переключающих контактов: 1 или 4;
- Х - число реле в одном габарите (1; 2);
- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
Номинальное напряжение питания - 12; 15; 24; 48; 60; 110; 220 В.
Отклонение напряжения питания 0,8"1, Uнoм.
Номинальный ток контактов реле, :
замыкающих (герконов МКА"52202) - 4 А.
переключающих (герконов МКС"52201) - 2,5 А.
Номинальные рабочие токи контактов,:
замыкающих -1·10"3"4 А.
переключающих -1·10"3"2, А.
Номинальное напряжение контактов реле :
замыкающих -380 В.
переключающих - 220 В.
Номинальные рабочие напряжения контактов :
замыкающих - 6"600 В.
переключающих - 6"380 В.
Верхнее предельное значение температуры окружающего воздуха 55°С.
