Характеристики

4830PWVPU

Описание

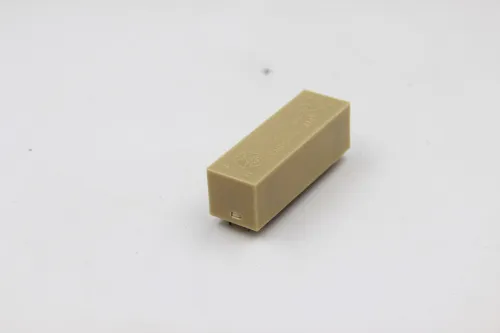

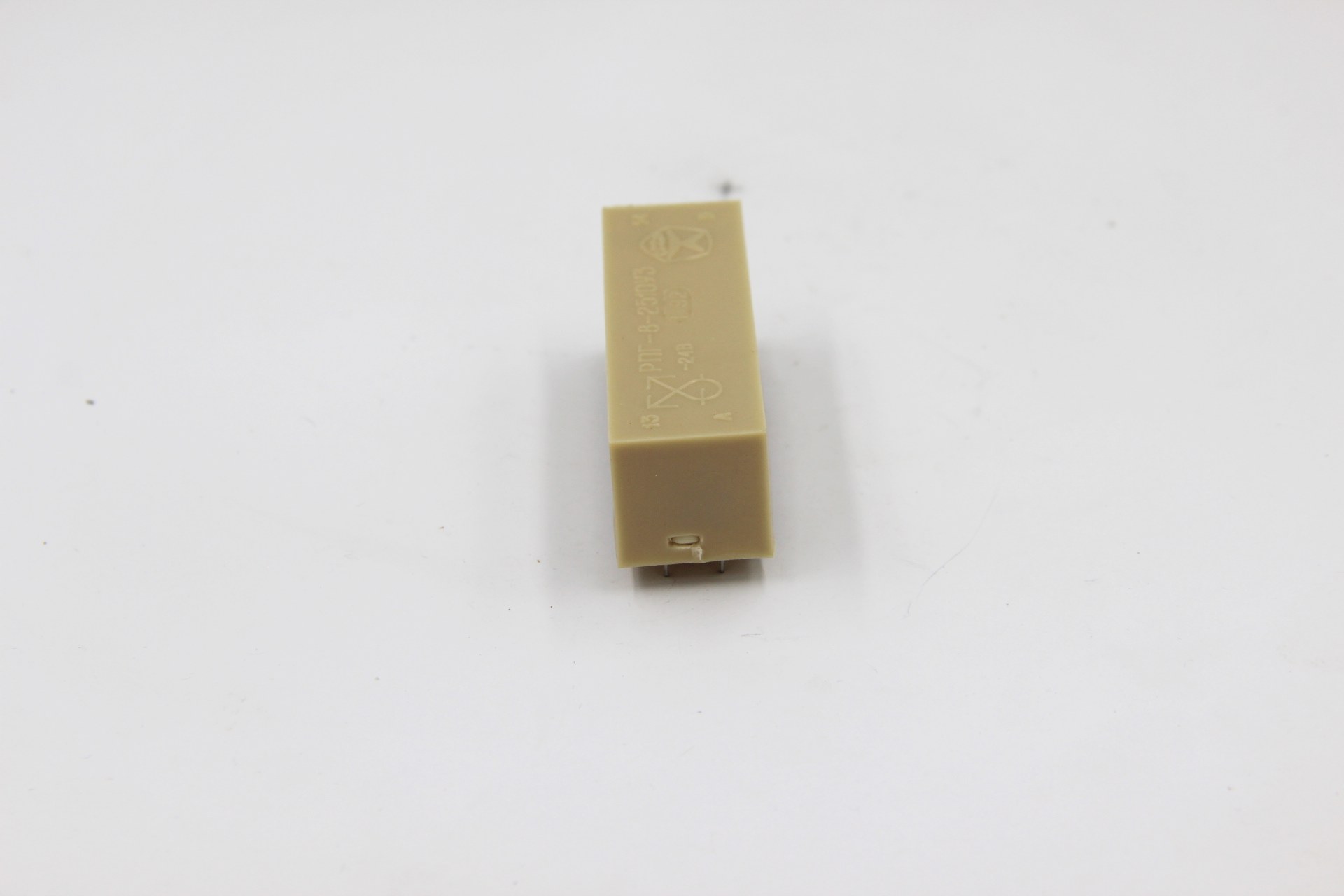

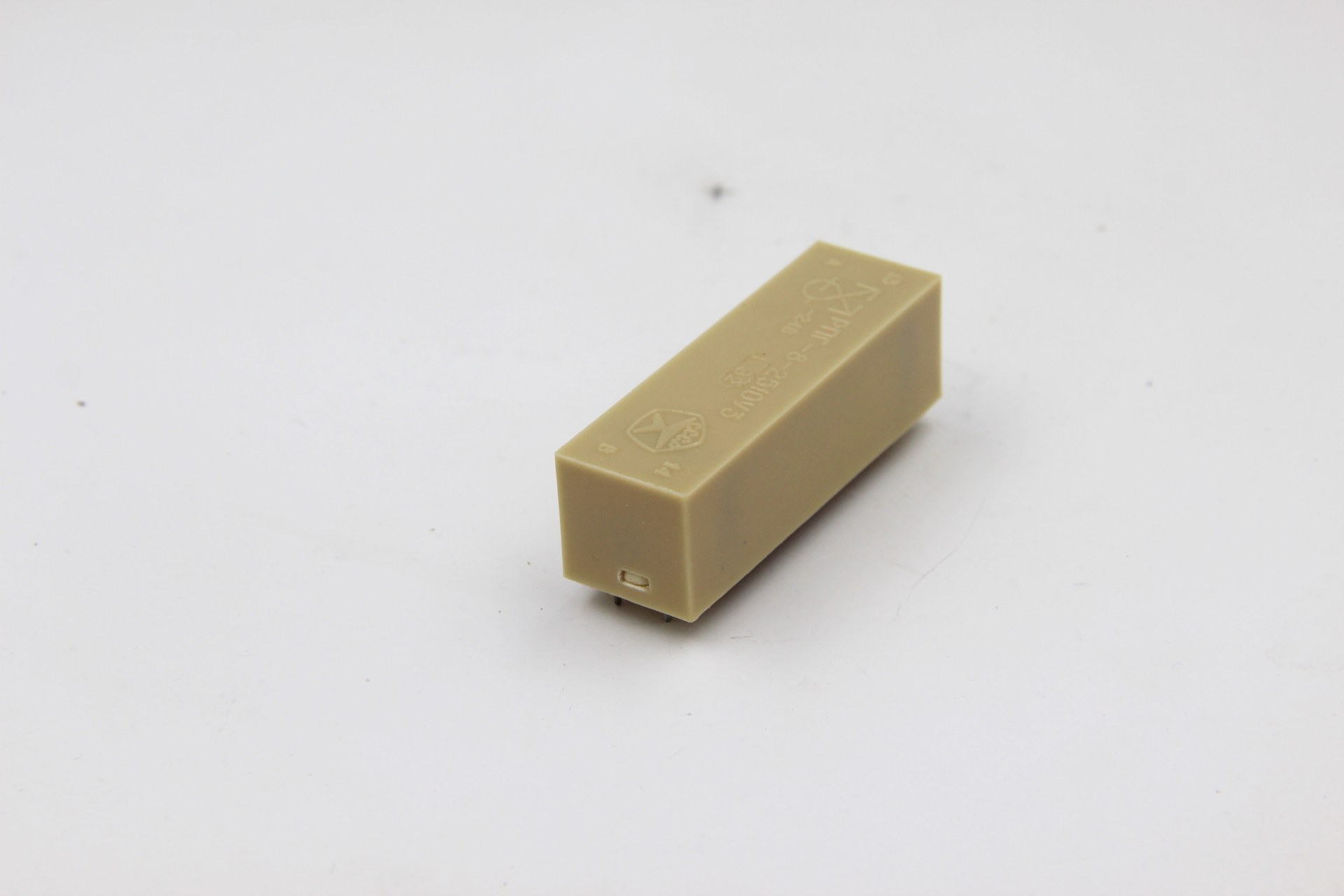

Описание реле РПГ-8 2510-У3 12В


РПГ-8 2510-У3 12В реле промежуточное герконовое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РПГ-8 2510-У3 12В:


Реле промежуточное герконовое РПГ-8 2510-У3 предназначено для работы в схемах автоматики и управления, источниками питания на напряжения 5, 12, 15, 24, 48, 60 и 110В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле ip30, выводов – ip00.
Реле предназначены для установки на печатных платах толщиной до 2-х мм.

Структура условного обозначения  РПГ-8Х2ХХХ ХХ:
- РПГ - реле промежуточное герконовое;
- 8 - номер серии;
- Х - "-" разделительный знак;
- 2 - исполнение реле по виду крепления (печатный монтаж);
- 1 - - тип геркона (5 - МКА-52202; 6 - МКС-52201);
- Х - число замыкающих контактов (0; 1; 2; 3);
- Х - число размыкающих контактов (0; 1; 2);
- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
Номинальное напряжение питания ; РПГ-8-2510; РПГ-8-2520; РПГ-8-2530; РПГ-8-2601; РПГ-8-2602 - 5; 12; 15; 24; 48; 60; 110 В.
РПГ-8А2510 - 12 В.
Отклонение напряжения питания управляющей катушки Uном - 0,8-1,1
Номинальный ток,- замыкающих контактов реле (герконов МКА-52202) - 4 А.
переключающих контактов (герконов МКС-52201) - 2,5
Номинальные рабочие токи,- замыкающих контактов - 1·10 -4 А.
переключающих контактов - 1·10 -3-2,5
Номинальное напряжение, - замыкающих контактов реле - 600 В.
переключающих контактов - 380 В.
Номинальные рабочие напряжения, замыкающих контактов - 6-380 В.
переключающих контактов - 6-220 В.
Механическая износостойкость контактов, млн. циклов - не менее - 6 ВО.
Электрическая прочность изоляции реле - с замыкающими контактами - 2000 В.
с переключающими контактами - 1500 В.
Потребляемая мощность обмотки реле в холодном состоянии при температуре окружающего воздуха 20°С.
