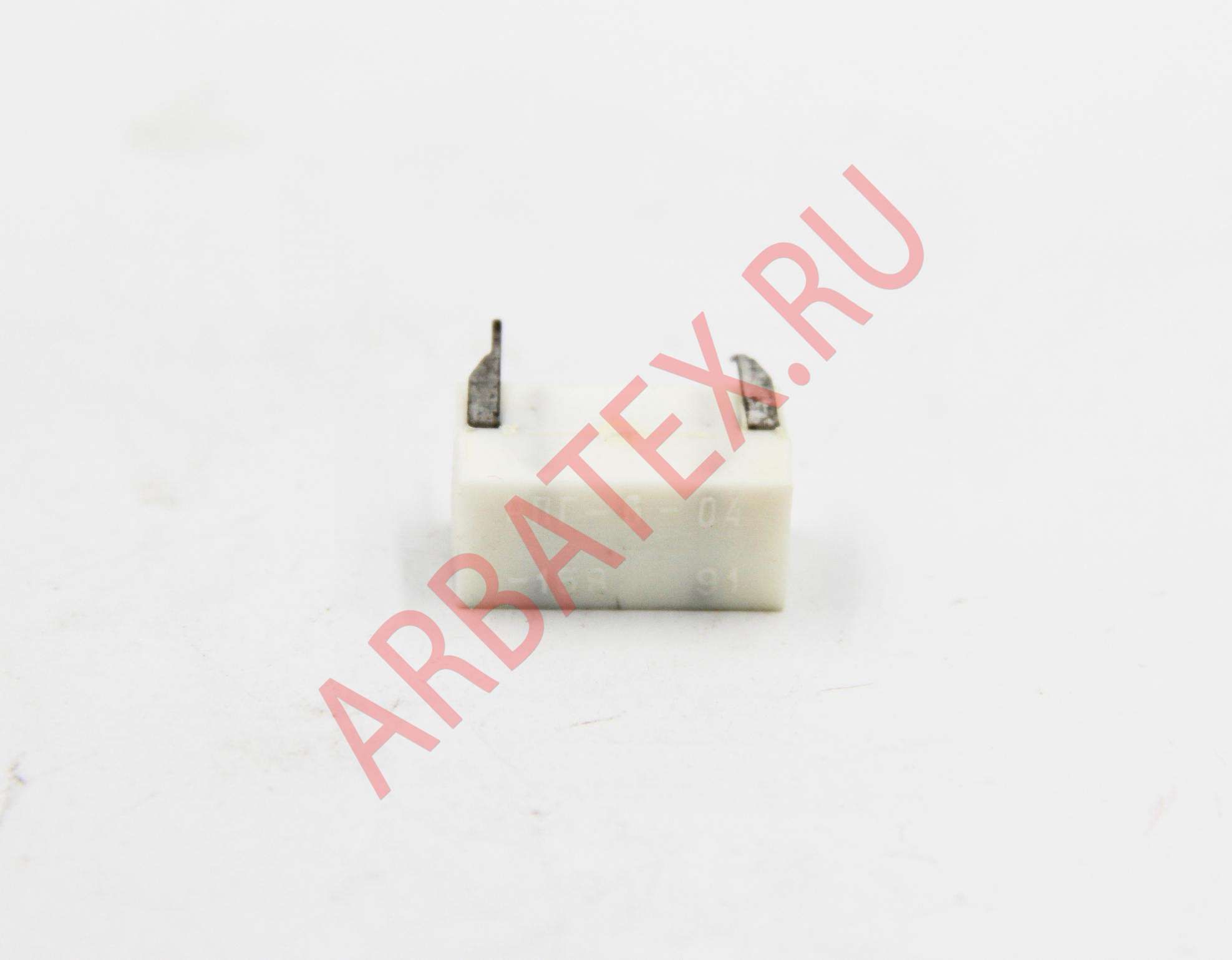

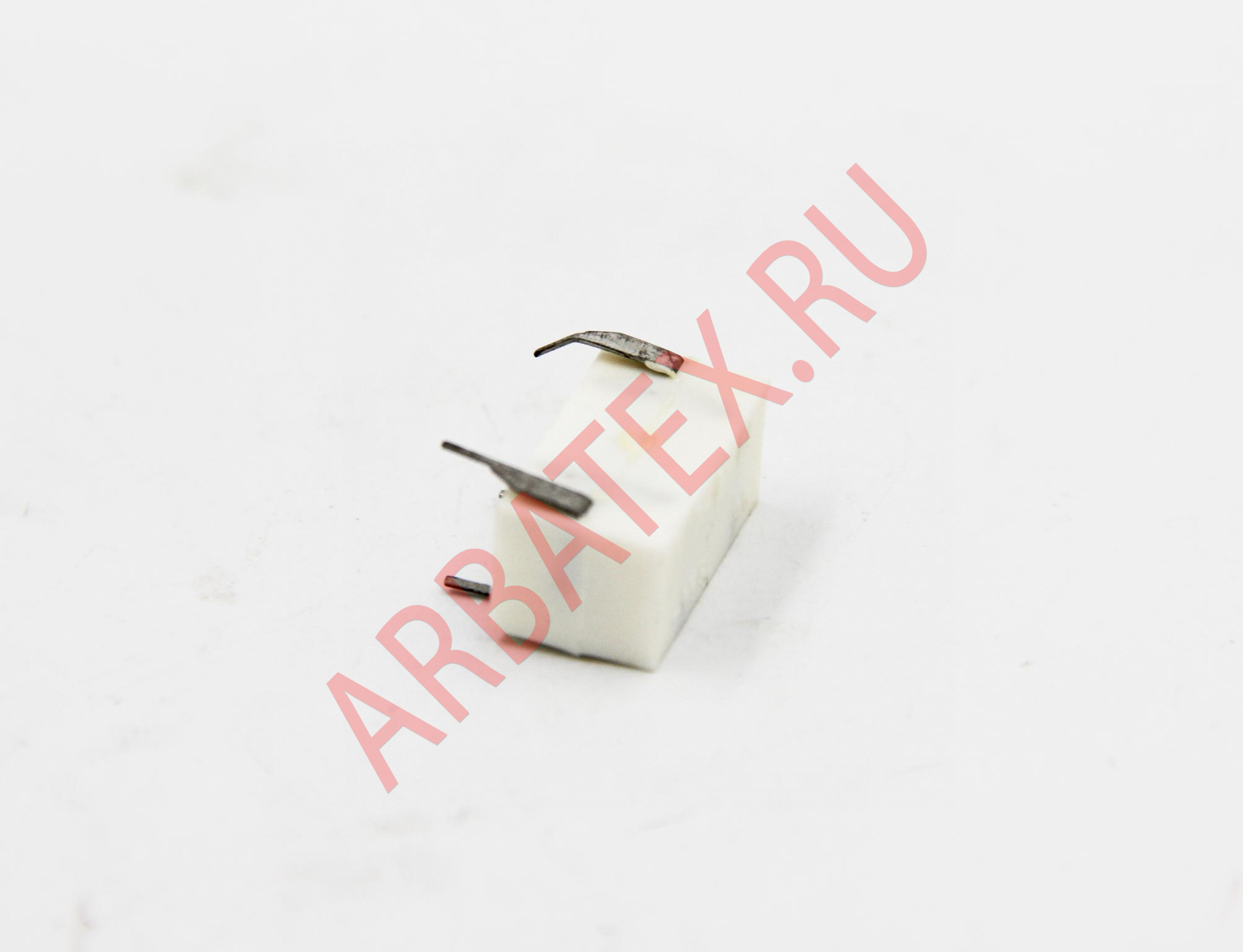

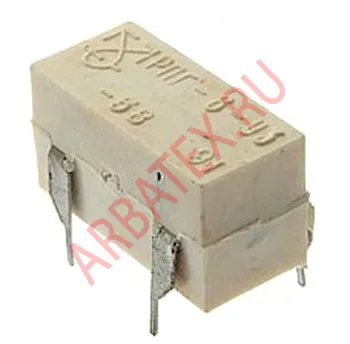

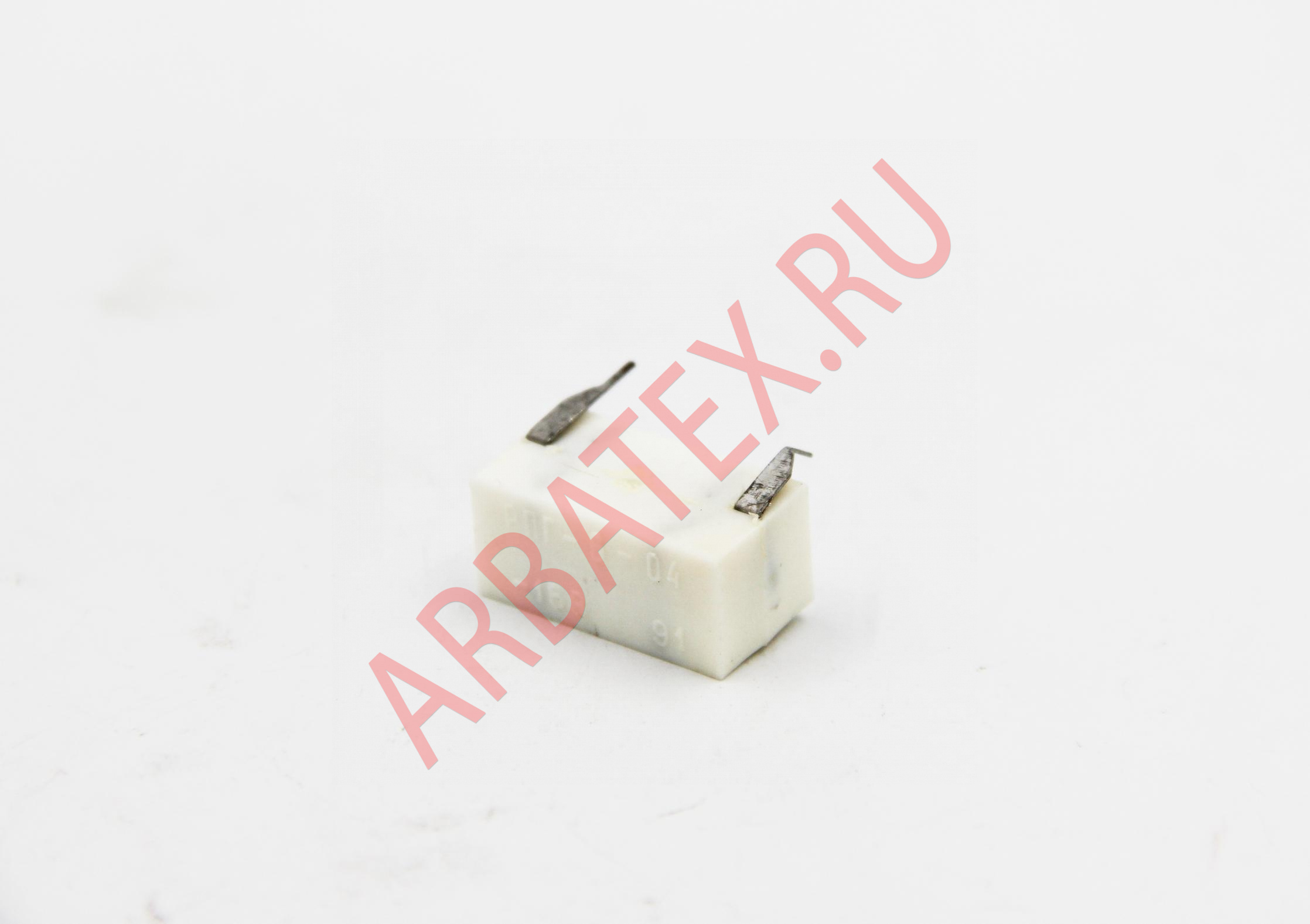

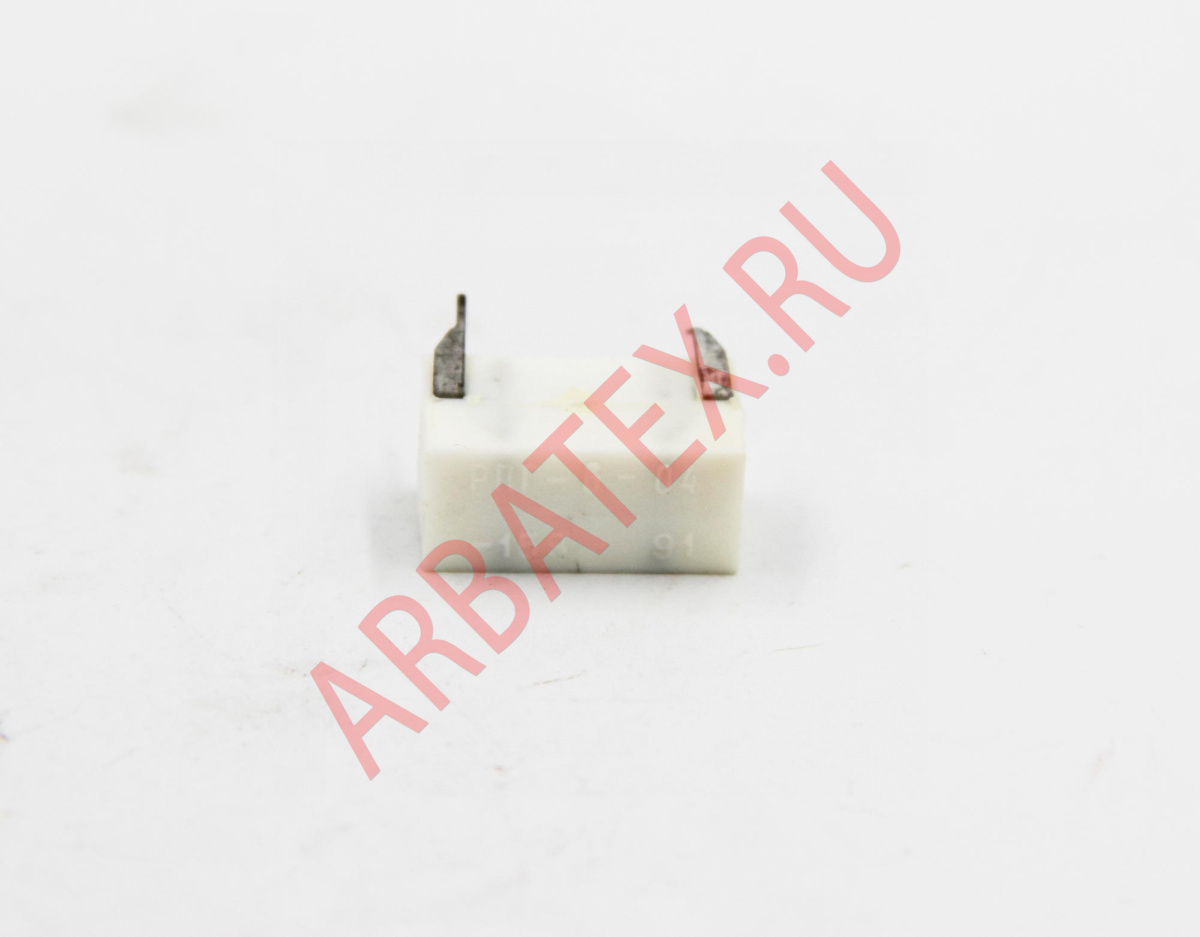

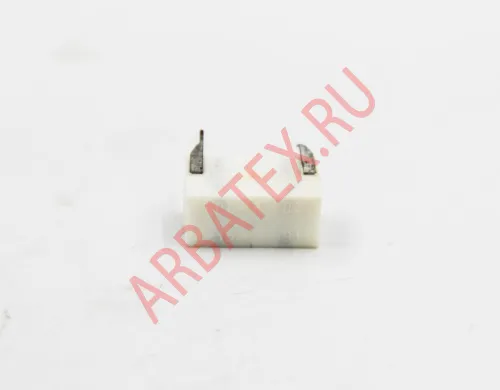

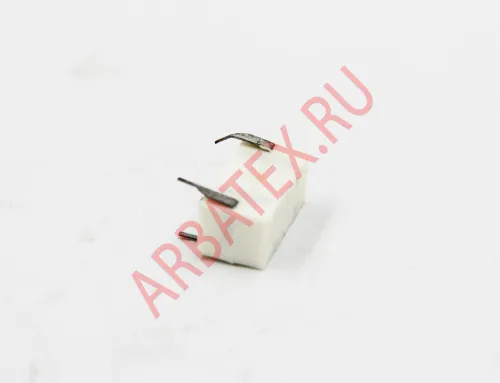

Описание реле РПГ-6 2401 15В
РПГ-6 2401 15В реле промежуточное герконовое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РПГ-6 2401 15В:
Реле промежуточное герконовое РПГ-6 2401 применяется в схемах автоматики и управления с источниками питания на напряжения 5, 12, 15 и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.
Условия эксплуатации:
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле ip30, выводов – ip00.

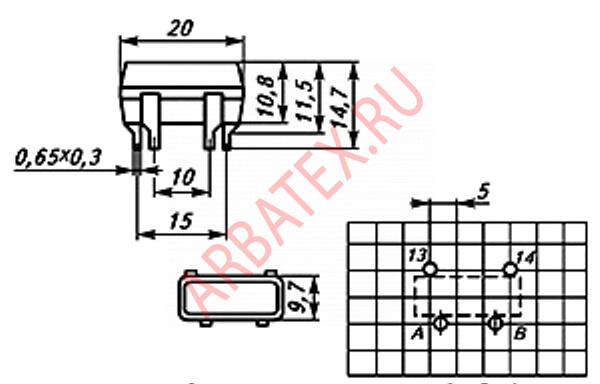

Реле предназначены для установки на печатных платах толщиной до 2-х мм.
Реле имеют 1 замыкающий контакт.
Структура условного обозначения РПГ-6Х-2401-ХХ:
- РПГ - реле промежуточные герконовые;
- 6 - номер разработки;
- Х - разделительный знак или К -модификация реле с улучшенными параметрами и характеристиками;
- 2 - исполнение реле по способу присоединения и виду крепления (пайкой на печатный монтаж);
- 4 - тип геркона (МК-10-3А; ОДО.360.011 ТУ);
- 01 - число замыкающих контактов (1);
- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
Номинальный ток контактов -0,1 А.
Номинальные рабочие токи контактов -1·10-6-0,1 А.
Номинальное напряжение контактов -100 В.
Номинальные рабочие напряжения контактов -5·10-2-100 В.
Потребляемая мощность обмотки реле в холодном состоянии при температуре окружающего воздуха 20°С и Uнoм, Вт, не более:
для реле РПГ - 6 0,25.
для реле РПГ-6К - 0,24.
Время замыкания контактов при срабатывании - не более0,6 мс.
Время размыкания контактов при возврате не более0,3мс.
Электрическая прочность изоляции в нормальных климатических условиях -1500 В.
Масса - не более0,004 кг.
