РПГ-5 2120 12В

Каталог Реле РПГ-5 2120 12В

РПГ-5 2120 12В

Каталог Реле РПГ-5 2120 12В

Характеристики

4830PWVPG

Описание

Описание реле РПГ-5 2120 12В

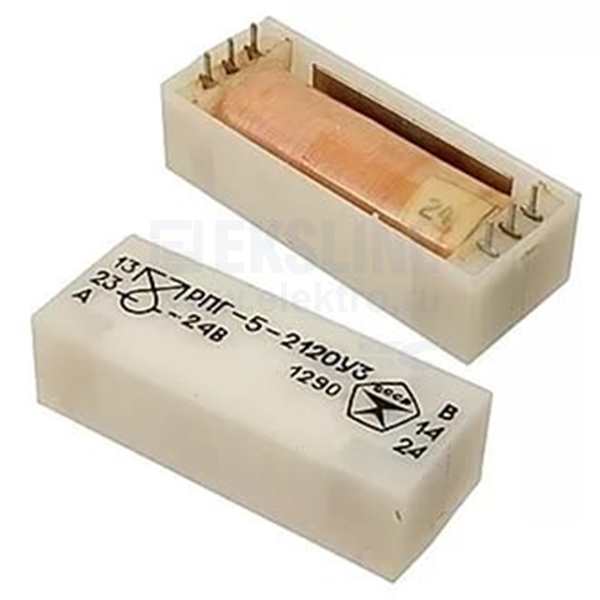

РПГ-5 2120 12В реле промежуточное герконовое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РПГ-5 2120 12В:


Реле промежуточное герконовое РПГ-5 2120 предназначено для работы в схемах автоматики и управления, выполненных на печатных платах, и рассчитаны на номинальные напряжения 5, 12, 15 и 24В постоянного тока выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без фильтра, а также с фильтром, обеспечивающим пульсацию не более 6%.
Реле пригодны также для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.

Структура условного обозначения РПГ-5Х-21ХХ-ХХ:
- РПГ - реле промежуточное герконовое;
- 5 - номер серии;
- Х - "-" разделительный знак или К - модификация реле с улучшенными параметрами и характеристиками;
- 2 - исполнение реле по виду крепления (печатный монтаж);
- 1 - тип геркона (КЭМ-1, ОДО.360.037 ТУ);
- Х - число замыкающих контактов (0; 1; 2);
- Х - число размыкающих контактов (0; 1);
- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.

Технические характеристики реле РПГ-5:
Номинальное напряжение питания катушки, В ...... 5; 12; 15; 24;
Отклонение напряжения питания управляющей катушки, uном ...... 0,8-1,1;
Номинальный ток контактов, А ...... 2;
Номинальные рабочие токи контактов, А ...... 1*10-6-2;
Номинальное напряжение контактов, В ...... 300;
Номинальные рабочие напряжения контактов, В ...... 0,05-300;
Время замыкания (размыкания) контактов при срабатывании, мс, не более ...... 2;
Время размыкания (замыкания) контактов при возврате, мс, не более ...... 1;
Электрическая прочность изоляции в нормальных климатических условиях, В ...... 1500;
Механическая износостойкость контактов, мин. циклов, не менее ...... 100.
