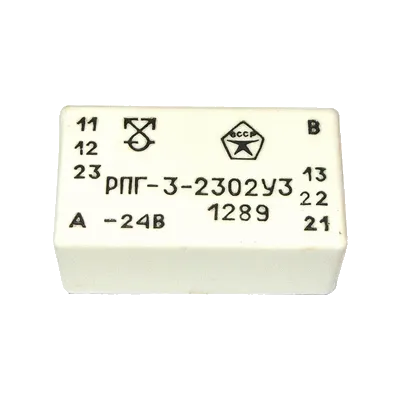

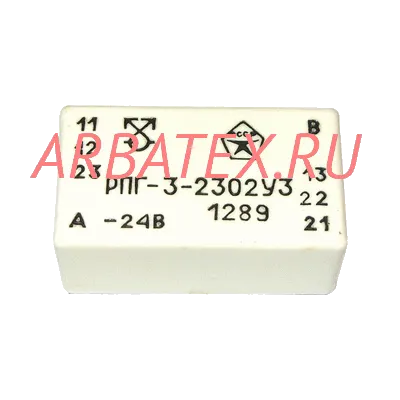

Описание реле РПГ-3 2302 24В
РПГ-3 2302 24В реле промежуточное герконовое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

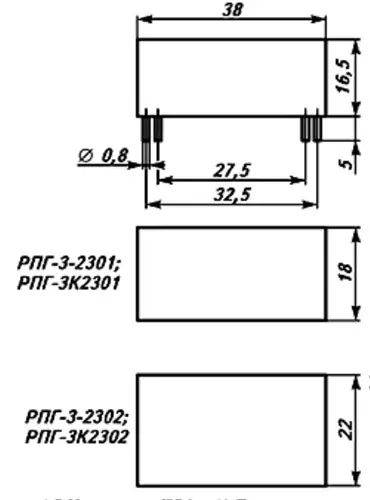

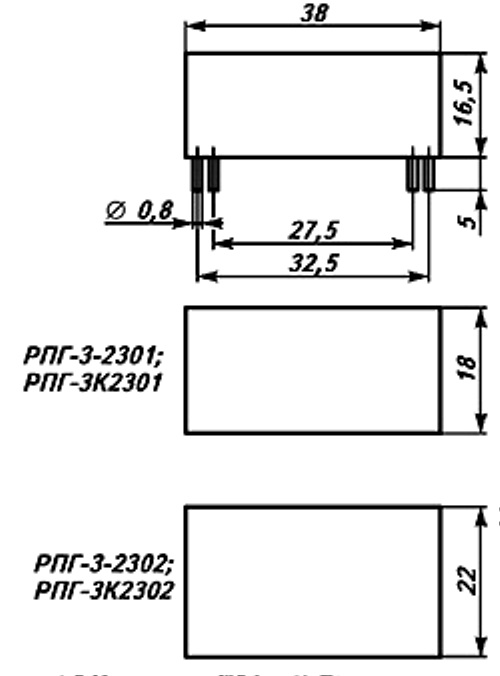

Параметры и характеристики реле РПГ-3 2302 24В:
Реле промежуточное герконовое РПГ-3 2302 применяется в схемах автоматики и управления с источниками питания на напряжения 12 и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.
Реле пригодны для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Структура условного обозначения РПГ-3Х 23ХХ-ХХ:
- РПГ - реле промежуточное герконовое;
- 3 - номер серии;
- Х -"-" - разделительный знак или К - модификация реле с улучшенными параметрами и характеристиками;
- 2 - вид крепления и способ присоединения внешних проводов (печатный монтаж);
- 3 - тип геркона КЭМ-3 (ОДО 360.05 ТУ);
- ХХ - число переключающих контактов: 01 - один контакт; 02 -два контакта;
- ХХ - климатическое исполнение и категория размещения (У3; О4) по ГОСТ 15150-69.
Технические характеристики реле РПГ-3:
Номинальное напряжение питания, В ........ 12 и 24;
Отклонение напряжения питания управляющей катушки uном ........ 0,85-1,1;
Номинальный ток контактов реле, А ........ 1,25;
Номинальные рабочие токи контактов, А ........ 5*10-6-1,25;
Номинальное напряжение контактов реле, В ........ 127;
Номинальные рабочие напряжения контактов, В ........ 5*10-2-127;
Механическая износостойкость контактов, млн. циклов ВО, не менее ........ 1;
Электрическая прочность изоляции в нормальных климатических условиях, В ........ 1000.
