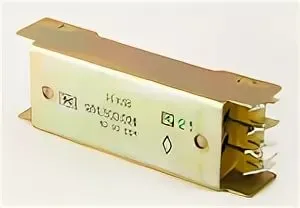

Описание реле РГК-18 ЯЛ4.500.021
РГК-18 ЯЛ4.500.021 реле электромагнитное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РГК-18 ЯЛ4.500.021:
Реле РГК-18 ЯЛ4.500.021 предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 100 кГц и для пропускания через замкнутый контакт импульсов тока колоколообразной формы с амплитудой до 12 А длительностью до 3 мс по основанию.
Имеют один (РГК-17) или два (РГК-18) замыкающих магнитоуправляемых контакта mka-36701.
Технические условия ЯЛ0.450.034 ТУ.
Коммутируют токи от 0,01 до 0,35 А при напряжении 6-30 В.
Реле двухобмоточные.
Питание от источника постоянного тока напряжением 24 В.
Габариты:
- РГК-17 63,5x16x15,5мм;
- РГК-18 63,5x22x15,5мм.
Масса:
- РГК-17 40г;
- РГК-18 60г.
