Описание реле РВП-72 3222 110В

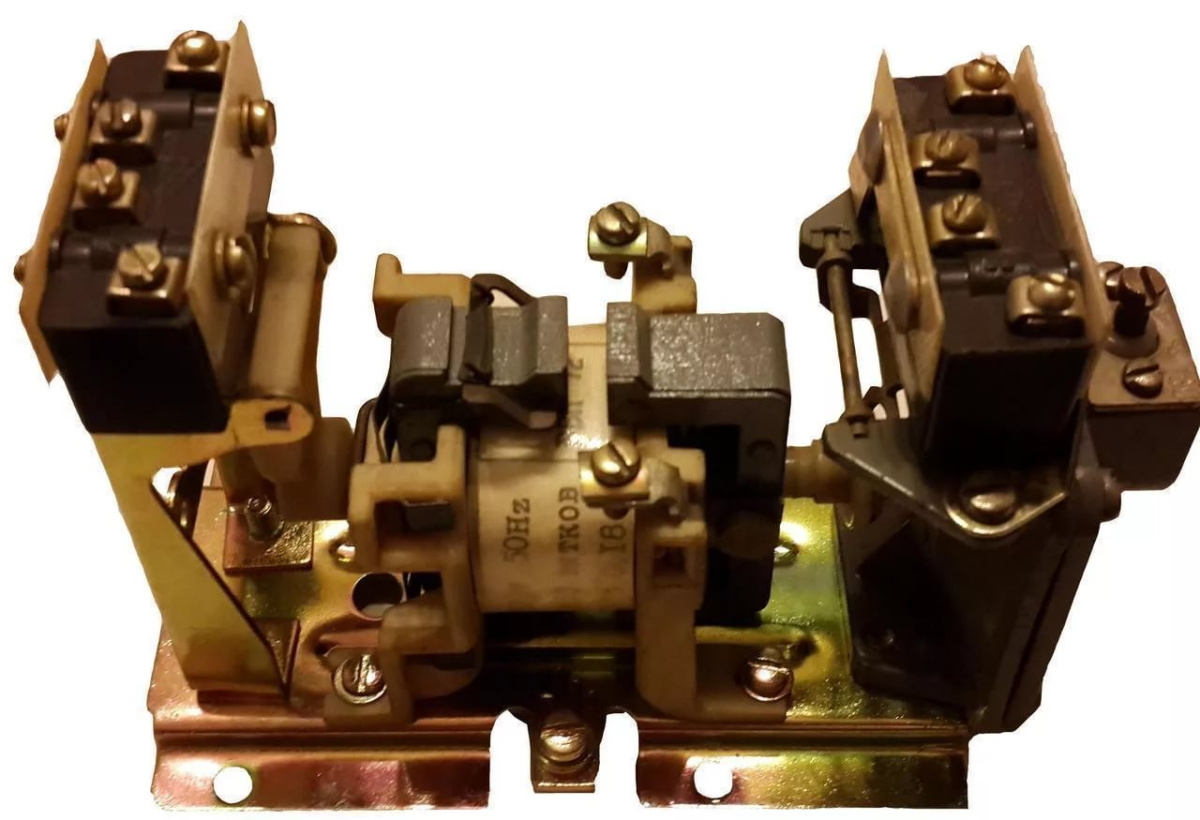

РВП-72 3222 110В реле времени пневматическое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РВП-72 3222 110В:


Реле времени пневматическое РВП-72 3222 110В предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени.
Технические условия: ТУ 16-90 ИГЛТ.647452.004 ТУ.

Реле РВП-72 имеет пять типоисполнений:
РВП-72-3121 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод;
РВП-72-3122 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода;
РВП-72-3221 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
РВП-72-3222 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
РВП-72-3323 – с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.

Технические характеристики реле РВП-72:
• Диапазон регулируемых выдержек времени, c ...... 0.4-180;
• Номинальный ток исполнительных контактов, А ...... 16;
• Потребляемая мощность, В.А, не более ...... 30;
• Время возврата, с, не более ...... 0.4;
• Время подготовки реле, с, не более ...... 2;
• Разброс выдержки времени реле, %, не более ...... ±10;
• Дополнительная погрешность от старения, %, не более ...... ±30;
• Дополнительная погрешность, обусловленная изменением температуры, % от уставки, не более ...... ±40;
• Механическая износостойкость, млн. циклов, не менее ...... 10;
• Коммутационная износостойкость, млн. циклов, не менее ...... 1.6;
• Масса, кг, не более ...... 1,2.
