Описание реле ВС-43-33 1-60мин 220в

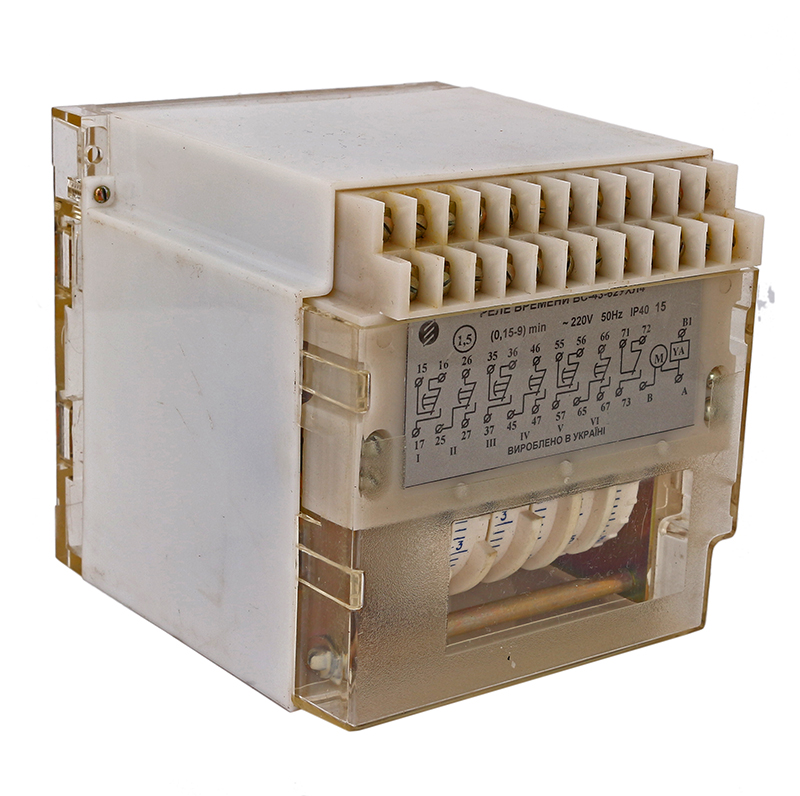

ВС-43-33 1-60мин 220В реле времени электромеханическое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Реле электромеханическое, с приводом от синхронного электродвигателя. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени. В комплекте с реле может поставляться колодка для крепления реле.

Параметры и характеристики реле ВС-43-33 1-60мин 220в:


Реле времени серии ВС-43-33 1-60мин 220в предназначены для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени и применяются в схемах автоматического управления в качестве комплектующих изделий.

Реле имеет пять типоисполнений по выдержке времени:
- ВС-43-31, ВС-43-61 ...... 1-60с;
- ВС-43-32, ВС-43-62 ...... 0.15-9мин;
- ВС-43-33, ВС-43-63 ...... 1-60мин;
- ВС-43-34, ВС-43-64 ...... 0.15-9ч;
- ВС-43-35, ВС-43-65 ...... 1-60ч.

Технические характеристики реле времени ВС-43:
Номинальное напряжение питания переменного тока 50 Гц, В ...... 12, 24, 40, 110, 220
Потребляемая мощность, ВА ...... не более 20
Количество контактов с выдержкой времени ...... 3 или 6
Количество контактов без выдержки времени ...... 1
Масса реле, кг, не более:
- ВЛ-43-3 ...... 1,5
- ВЛ-43-6 ...... 1,8
Габаритные размеры, мм :
- ВЛ-33-1 ...... 84х120х135
- ВЛ-33-2 ...... 120х120х135.
