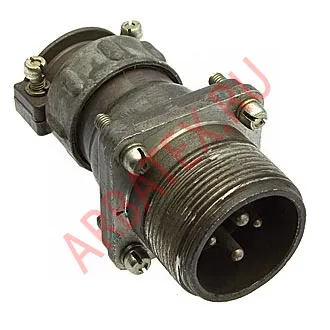

Соединители ШРГ28П6ЭШ5 - предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ.
Разъемы ШРГ по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями:
- ШР по ГЕО.364.107 ТУ
- 2РТ-А по ГЕО.364.118 ТУ
- 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)
- ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ
ШРГ - Тип соединителя
28 - Условный размер корпуса
П (П, ПК) - Конструктивное исполнение приборной части:
П - без патрубка
ПК - с прямым патрубком
4 - Количество контактов
Н (Э, Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Ш - Вид контактов: Ш-вилка
5 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
5 - шесть контактов Ø 1,5 мм
Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)
Технические параметры соединителей ШРГ: | |
---|---|
Общее количество контактов: | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47 |
Максимальный ток на одиночный контакт, А: | 10....200 |
Максимальная токовая нагрузка на соединитель, А: | 20....675 |
Сопротивление контактов, не более, МОм: | 2,5 |
Максимальное рабочее напряжение, В: | 850 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
Синусоидальная вибрация, ускорение, м/с2 (g): | 300 (30) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 350 (35) |
Атмосферное пониженное давление, Па (мм рт.ст.) : | 1,3·10-4 (10-6) |
Рабочая температура окружающей среды, °C: | от -60 до +60 |
Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +110 |
Минимальная наработка, часов: | 1000 |
Количество сочленений-расчленений: | 500 |
Срок сохраняемости, лет: | 25 |
