ШР55У31ЭШ3 розетка кабельная

ШР55У31ЭШ3 розетка кабельная

Описание

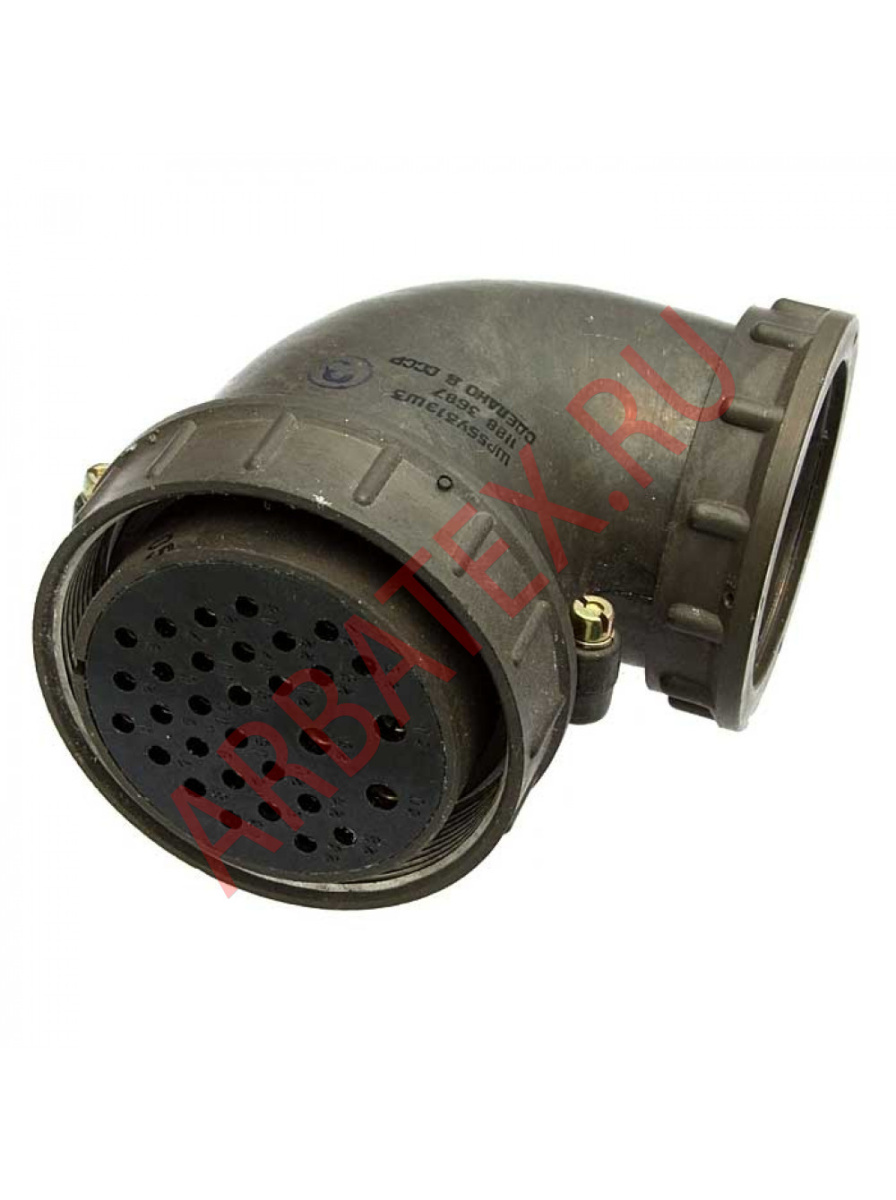

Соединитель ШР55У31ЭШ3  низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Соединители ШР состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными (блочными), так и кабельными.
Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69.
Допускается применение соединителей для наружного монтажа при условии их защиты от непосредственного воздействия дождя, динамической пыли, солнечного излучения.
Маркируются цифро-буквенным кодом на корпусе.
Соединители ШР работоспособны при сочленении с соединителями 2РТТ по ГЕ0.364.120ТУ и соединителями 2РТ-А по ГЕ0.364.118ТУ.

Расшифровка условного обозначения:

ШР55У31ЭШ3
ШР - тип соединителя;
55 - условный размер корпуса;
У - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
31 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;
3 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.


Технические параметры соединителей ШР:
Общее количество контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Максимальный ток на одиночный контакт, А: 20....200
Максимальная токовая нагрузка на соединитель, А: 20....675
Сопротивление контактов, не более, МОм:
          - диаметр контакта, 1,5 мм
          - диаметр контакта, 2,5 мм
          - диаметр контакта, 3,5 мм
          - диаметр контакта, 5,5 мм
          - диаметр контакта, 9,0 мм

2,5
1,0
0,75
0,3
0,15
Максимальное рабочее напряжение, В: 850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Синусоидальная вибрация, диапазон частот, Гц: 1....5000
Синусоидальная вибрация, ускорение, м/с2 (g): 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g): 350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) : 1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C: от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C: от -60 до +110
Минимальная наработка, часов: 1000
Количество сочленений-расчленений: 500
Срок сохраняемости, лет: 15
