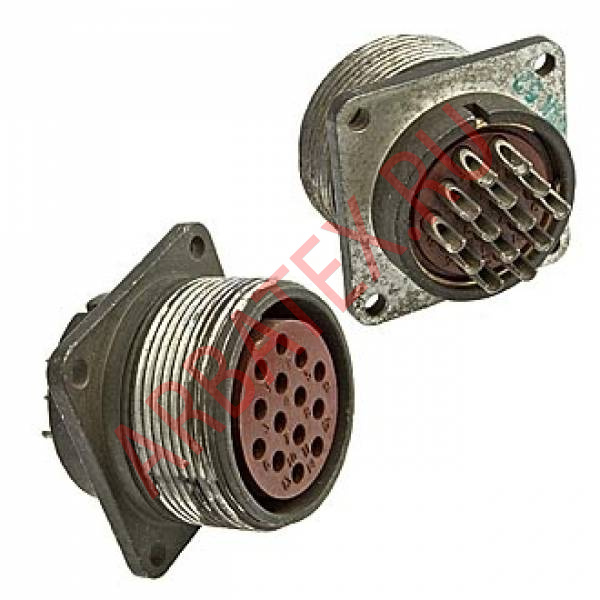

ШР32П14ЭГ5 розетка

ШР32П14ЭГ5 розетка

Описание

Разъемы ШР предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).
Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть ШР изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов: серебро или никель.
Разъемы ШР по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями:
- ШР по ГЕО.364.107 ТУ
- 2РТ-А по ГЕО.364.118 ТУ
- 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)
- ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ


Расшифровка условного обозначения ШР32П14ЭГ5

ШР - Тип соединителя
32 - Условный размер корпуса
П (У) - Конструктивное исполнение:  П - с прямым патрубком, У - с угловым патрубком
14 - Количество контактов
Э (Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Г (Ш) - Вид контактов: Г-вилка, Ш-розетка
5 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
    5 - семь контактов Ø 2,5 мм
Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)
М – Материал корпуса: М - пластмассовый корпус.


Технические параметры соединителей ШР:
Общее количество контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Максимальный ток на одиночный контакт, А: 20....200
Максимальная токовая нагрузка на соединитель, А: 20....675
Сопротивление контактов, не более, МОм:
          - диаметр контакта, 1,5 мм
          - диаметр контакта, 2,5 мм
          - диаметр контакта, 3,5 мм
          - диаметр контакта, 5,5 мм
          - диаметр контакта, 9,0 мм

2,5
1,0
0,75
0,3
0,15
Максимальное рабочее напряжение, В: 850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Синусоидальная вибрация, диапазон частот, Гц: 1....5000
Синусоидальная вибрация, ускорение, м/с2 (g): 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g): 350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) : 1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C: от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C: от -60 до +110
Минимальная наработка, часов: 1000
Количество сочленений-расчленений: 500
Срок сохраняемости, лет: 15
