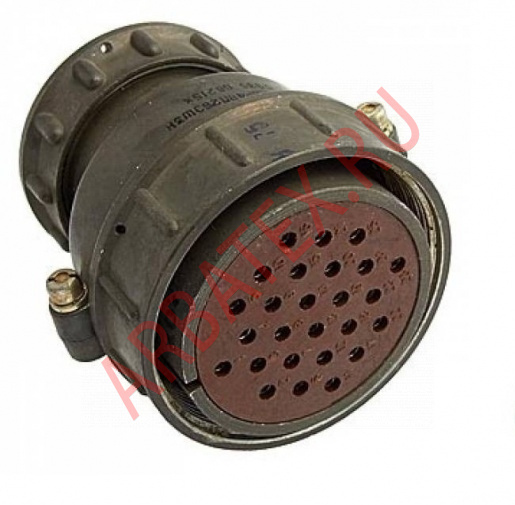

Соединители состоят из двух частей: вилки и розетки.
Негерметичные соединители СШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Герметичные соединители СШРГ состоят из двух частей: вилки и розетки. Вилки и розетки могут быть только приборными.
Блочная (приборная) часть соединителей изготавливается без патрубков, кабельная часть с прямым или угловым патрубком.
Сочленение соединителей ― резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов ― серебро, никель. Метод монтажа ― пайка.
Соединители поставляются по техническим условиям:
- СШР по АСЛР.434410.019ТУ (ВП), АШДК.434410.079ТУ (ОТК)
- СШРГ по АСЛР.434410.017ТУ (ВП), АШДК.434410.086ТУ (ОТК)
Вилки и розетки взаимосочленяемы с розетками (вилками) СШР и СШРГ, выпускаемыми по техническим условиям ГЕ0.364.107ТУ и ГЕ0.364.108ТУ соответственно.
Структура условного обозначения: СШР48П26ЭГ3
СШР ― тип соединителя;
48 ― условный размер корпуса;
П ― конструктивное исполнение:
для приборной части: П ― без патрубка;
для кабельной части: П ― с прямым патрубком; У ― с угловым патрубком;
26 ― количество контактов;
Э ― вид гайки патрубка: Э ― для экранированного кабеля;
Г ― вид контактов:
для приборной части: Г ― розетка, Ш ― вилка;
для кабельной части: Ш ― розетка, Г ― вилка;
3 ― обозначение сочетания контактов (условное число);
Н - покрытие никель
| Технические параметры соединителей СШР: | |
|---|---|
| Общее количество контактов: | 2, 3, 4, 7, 10, 15, 20, 26, 30, 45, 50 |
| Максимальный ток на одиночный контакт, А: | 10....35 |
| Максимальная токовая нагрузка на соединитель, А: | 50....540 |
| Сопротивление контактов, не более, МОм: | 1,0 |
| Максимальное рабочее напряжение, В: | 850 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 5....2000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 300 (30) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 350 (35) |
| Атмосферное пониженное давление, Па (мм рт.ст.) : | 1,3·10-4 (10-6) |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Смена температур с учетом температуры перегрева контактов, °C: | от -60 до +115 |
| Минимальная наработка, часов: | 1000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 25 |
