<h2>Описание разъема ШР32П8НШ3: </h2>
<br>
<br>

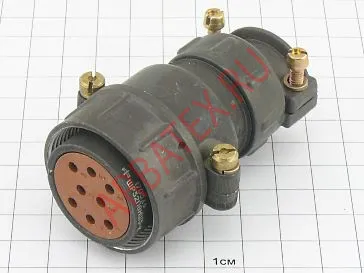

Соединитель ШР32П8НШ3 цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.<br>
Соединитель ШР32П8НШ3 имеет один контакт, диаметром в 1мм который в свою очередь имеет серебрянное напыление.<br>
ШР32П8НШ3 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.<br>
Максимальное напряжения для соединителя ШР32П8НШ3 - 850В.<br>
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.<br>
<br><br>
<h3>Параметры разъема ШР32П8НШ3:</h3><br><br>
- Сопротивление изоляции в нормальных климатических условиях ..... не менее 5000 МОм<br>
- Количество сочленений ..... расчленений 500<br>
- Интервал рабочих температур ..... от -60 до +60°С<br>
- Минимальная наработка ..... 1000 часов<br>
- Срок сохраняемости ..... 15 лет<br>
<h3>Обозначение разъема ШР32П8НШ3:</h3><br><br>
ШР - тип соединителя;<br>
32 - условный размер корпуса;<br>
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком; <br>
8 - количество контактов;<br>
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;<br>
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка; <br>
3 - обозначение сочетания контактов (условное число); <br>
Н - покрытие контактов никель;<br>
М - пластмассовый корпус.<br>
