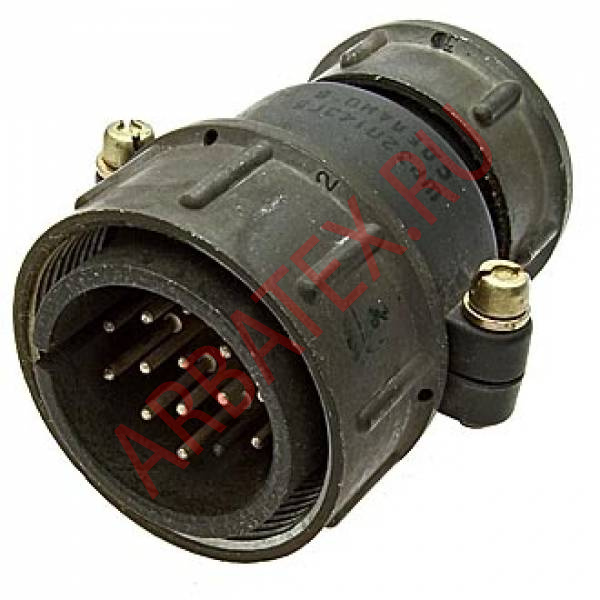

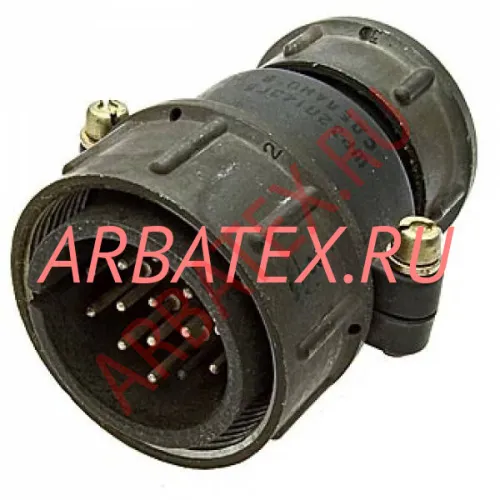

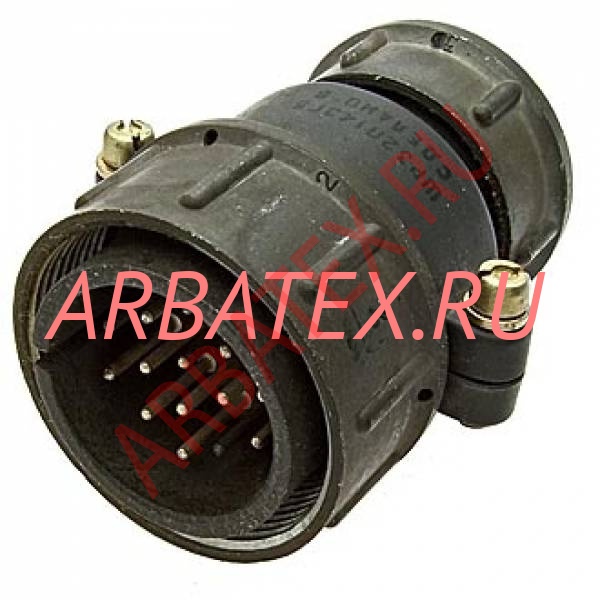

ШР32П14ЭГ5 вилка

ШР32П14ЭГ5 вилка

Характеристики

ШР
Розетка
14
на блок
32
48Q0V6A3Q

Описание

Описание:


Разъем ШР32П14ЭГ5 - принадлежит к серии ШР и имеет кабельный корпус. Диаметр посадочного отверстия разъема 32 мм, а так же диаметр контактов 1,5 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 850 В. Разъем ШР28П4ЭГ5 имеет 14 контактов и относится к вилкам

Также ШР32П14ЭГ5 относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.

Разъемы серии ШР могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.

Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.
Более подробные характеристики и параметры Вы можете посмотреть ниже.

Параметры разъема ШР32П14ЭГ5:


- Максимальное рабочее напряжение ...... 850 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 5000 часов
- Срок сохраняемости ...... 25 лет

Обозначение разъема ШР32П14ЭГ5:


ШР – Тип разъема - соединитель электрический низкочастотный цилиндрический негерметичный для соединения длинных электрических цепей.
32 - условный размер корпуса;
П -  конструктивное исполнение: для приборной части: П - без патрубка; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
14 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
5 - обозначение сочетания контактов (условное число).

Установочные размеры:





Условный размер:32 мм
Н - 53,1 мм
D1 - М36х1,5 мм
D2 - 41,5 мм
d - 25 мм
 L - 60,1 мм



Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.

2рм18 в разборе

Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.

разбор 2рм блочка
