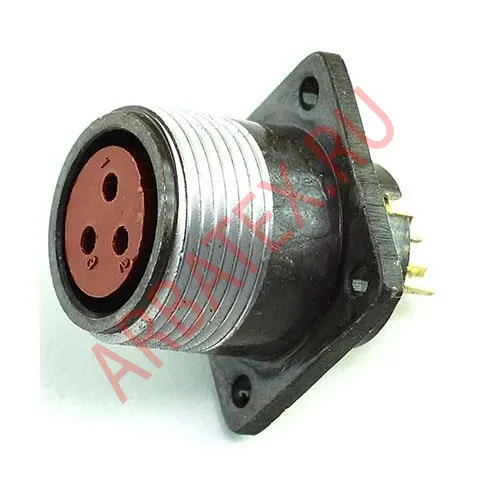

СШР20П3ЭГ7 розетка

СШР20П3ЭГ7 розетка

Характеристики

СШР
Розетка
3
на блок
20
48Q0V69KX

Описание

Описание разъема СШР20П3ЭГ7:



Соединитель СШР20П3ЭГ7 вилка цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединитель СШР20П3ЭГ7 имеет два контакта, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
СШР20П3ЭГ7 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы. Максимальное напряжения для соединителя СШР20П3ЭГ7 - 850В.
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.


Параметры разъема СШР20П3ЭГ7:



- Сопротивление контактов ..... не более 1,3 мОм
- Сопротивление изоляции ..... не менее 5000 МОм
- Максимальная токовая нагрузка на одиночный контакт ..... 35 А
- Количество сочленений–расчленений ..... 500
- Интервал рабочих температур ..... от -60 до +70°С
- Минимальная наработка ..... 1000 часов
- Срок сохраняемости ..... 25 лет


Обозначение разъема СШР20П3ЭГ7:



СШР - тип соединителя;
20 - условный размер корпуса;
П - конструктивное исполнение: для приборной части:
П - без патрубка; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
Э - вид гайки патрубка: Э - для экранированного кабеля;
3 - количество контактов;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
7 - обозначение сочетания контактов (условное число).
