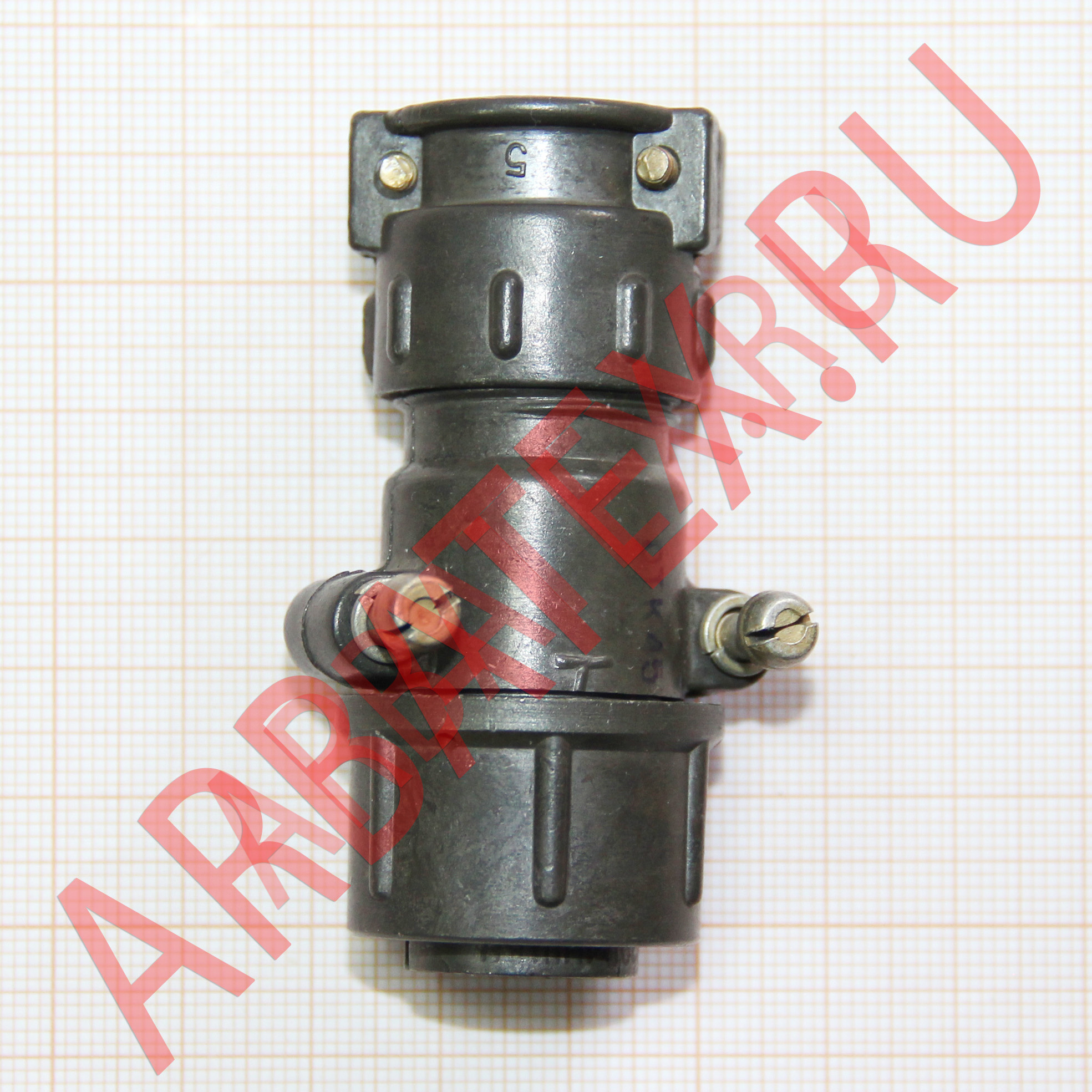

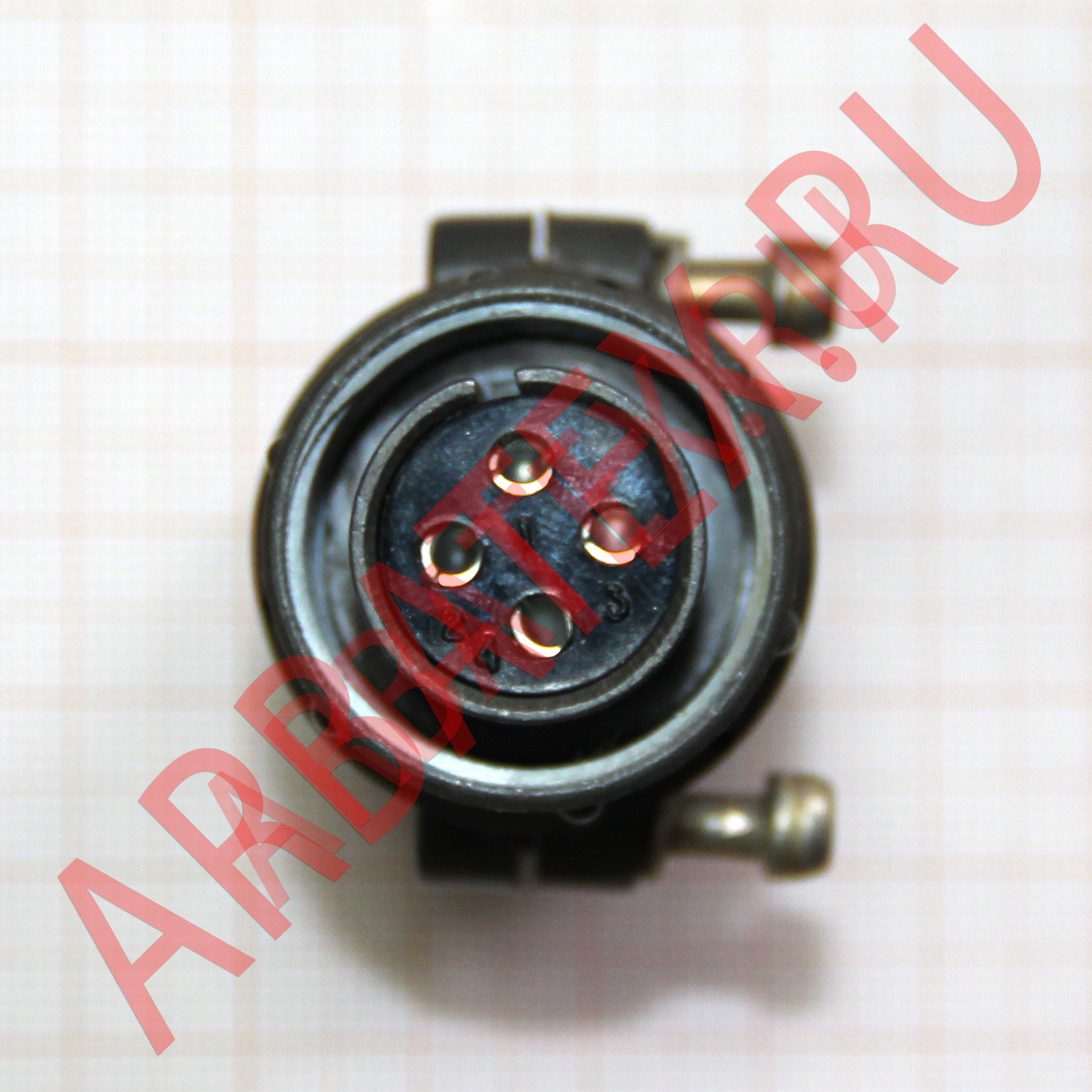

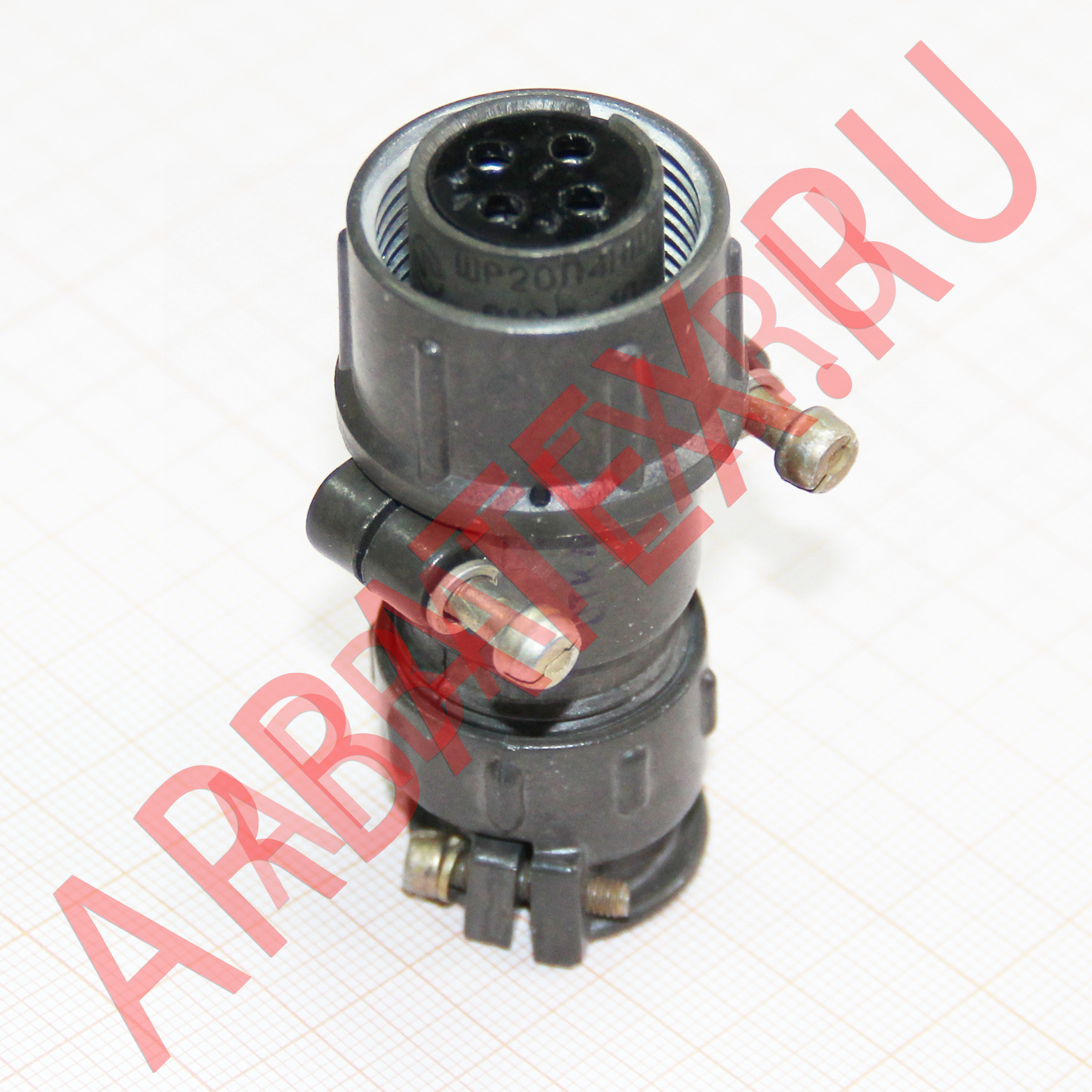

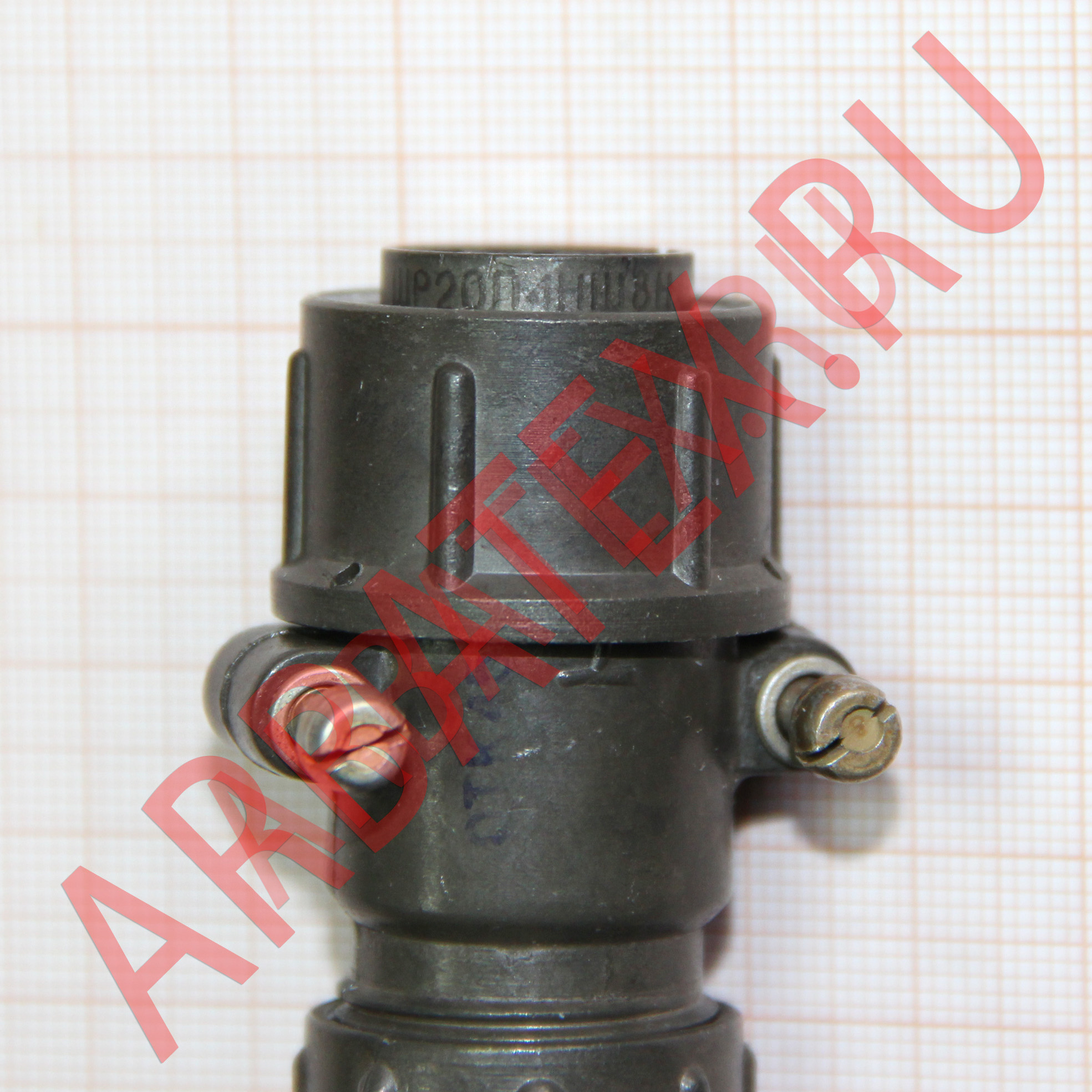

Описание разъема ШР20П4НШ8
Соединители предназначены для работы в электрических цепях
постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В.
Разъемы типа ШР выпускают с числом контактных пар от 1 до 45. Штыри имеют
диаметр от 1,5 до 9 мм и рассчитаны на пропускание тока до 100А. Соединение
разъемов – резьбовое, с одношпоночной поляризацией. Разъемы можно применять
для соединения неэкранированных и экранированных кабелей. В последнем случае
на корпусе вместо хомута делают резьбу с гайкой.
Система соединителей ШР состоит из фланцевой блочной розетки (ее также
называют колодкой) с креплением винтами и кабельной вилки (вставки) с
накидной гайкой.
Параметры разъема ШР20П4НШ8
Патрубок прямой
Серия шр
Функциональное назначение розетка
Способ монтажа на кабель
Количество контактов 4
Материал корпуса металл
Материал изолятора карболит
Сопротивление изолятора не менее,МОм 1000
Покрытие контактов серебро
Сопротивление контактов не более,Ом 0.01
Максимальный ток, не более,А 25
Рабочее напряжение ,В 850
Рабочая температура,°С -60…110
