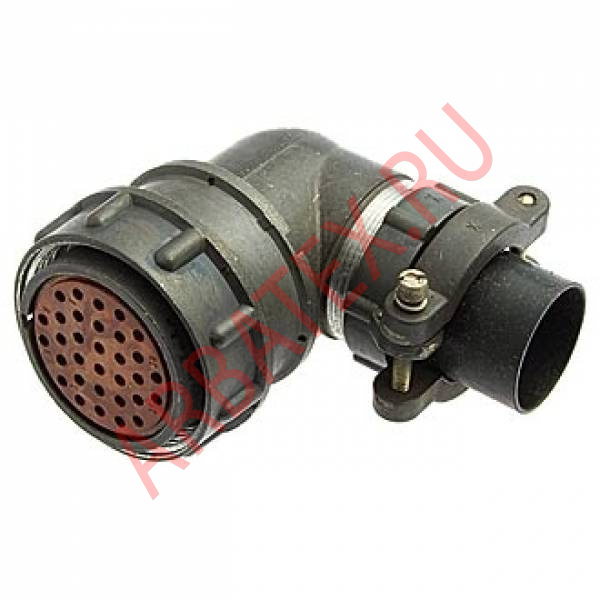

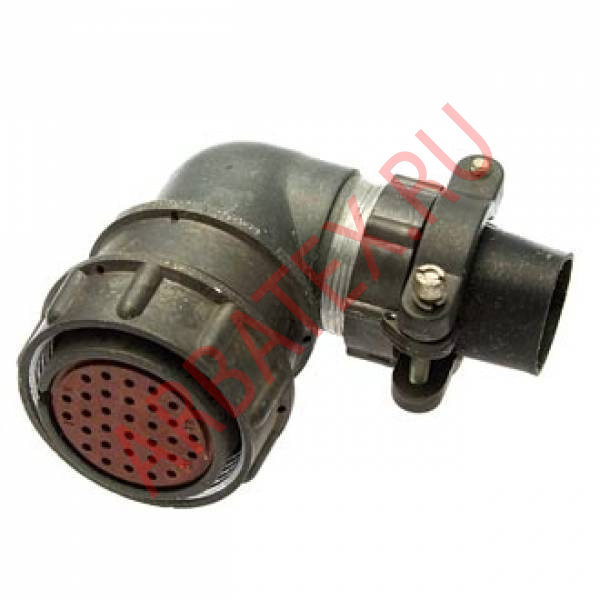

2РМ30КУН32Г1В1

Описание разъема 2РМ30КУН32Г1В1:

Соединитель 2РМ30КУН32Г1В1 имеет 32 контакта, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
2РМ30КУН32Г1В1 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Сопротивление контактов 2РМ30КУН32Г1В1 имеют 0,005Ом, а проходящий через них ток 8А. Максимальное напряжения для соединителя 2РМ30КУН32Г1В1 - 560В.
Допустимый ток на розетку 2РМ30КУН32Г1В1 - 8А
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.

Параметры разъема 2РМ30КУН32Г1В1:

Тип разъема — 2РМ
Способ монтажа: пайка на кабель
Форма контактов: прямые
Количество контактов: 32
Материал корпуса: металл
Материал изолятора: карболит
Сопротивление изолятора не менее,МОм: 1000
Покрытие контактов: золото
Сопротивление контактов не более,Ом: 0.005
Максимальный ток, не более,А: 8
Рабочее напряжение ,В: 560
Максимальное напряжение не более,В: 700
Рабочая температура,оС: -60…100

Обозначение разъема 2РМ30КУН32Г1В1:

2РМ - тип соединителя;
30 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
32 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
1 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.
