Описание

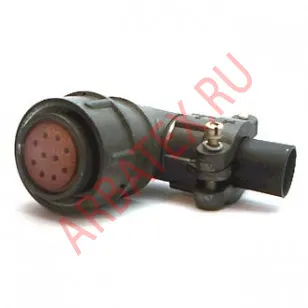

Разъем 2РМ22КУН10Г1В1 - принадлежит к серии 2РМ и имеет кабельный корпус с угловым патрубком. Диаметр посадочного отверстия разъема 22 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, а токовая нагрузка до 7 А. Разъем 2РМ22КУН10Г1В1 имеет 10 контактов и относится к розеткам.
Также 2РМ22КУН10Г1В1 относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4. Покрытие контактов у данных разъемов - судя по последней букве "В" в маркировке - серебро.
Разъемы серии 2рм могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.
Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.
Более подробные характеристики и параметры Вы можете посмотреть ниже.
Параметры разъема 2РМ22КУН10Г1В1
Тип разъема — 2РМ
Способ монтажа: пайка на кабель
Форма контактов: прямые
Количество контактов: 10
Материал корпуса: металл
Материал изолятора: карболит
Сопротивление изолятора не менее,МОм: 1000
Покрытие контактов: золото
Сопротивление контактов не более,Ом: 0.005
Максимальный ток, не более,А: 8
Рабочее напряжение ,В: 560
Максимальное напряжение не более,В: 700
Рабочая температура,оС: -60…100
Обозначение разъема 2РМ22КУН10Г1В1
2РМ - тип соединителя;
22 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
У - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
10 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
1 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.
Установочные размеры
l - 36,5 мм
Dлев - М22×1, мм
d - 14,5 мм
L - 55,5 мм
Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.
Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.
