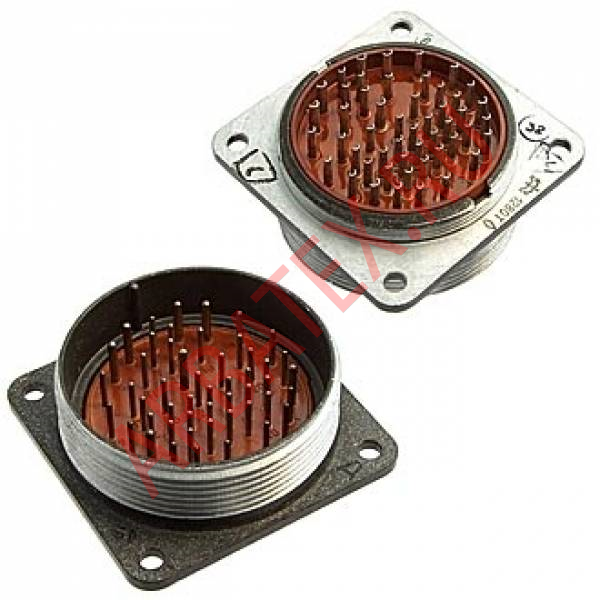

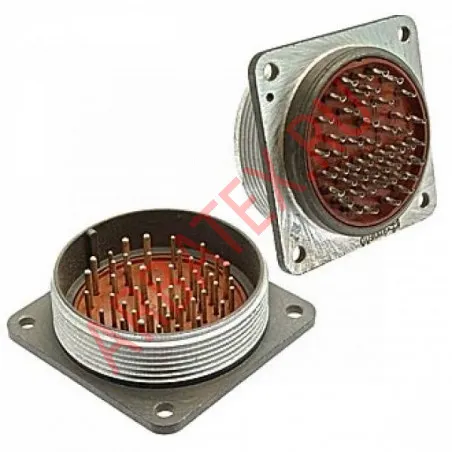

Описание разъема РМГ42Б50Ш2В1:
Соединитель РМГ42Б50Ш2В1 имеет 50 контактов, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
РМГ42Б50Ш2В1 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Сопротивление контактов РМГ42Б50Ш2В1 имеют 0,005Ом, а проходящий через них ток 8А. Максимальное напряжения для соединителя РМГ42Б50Ш2В1 - 560В.
Допустимый ток на розетку РМГ42Б50Ш2В1 - 8А
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.
Параметры разъема РМГ42Б50Ш2В1:
Тип разъема — РМГ
Способ монтажа: пайка на кабель
Форма контактов: прямые
Количество контактов: 50
Материал корпуса: металл
Материал изолятора: карболит
Сопротивление изолятора не менее,МОм: 1000
Покрытие контактов: золото
Сопротивление контактов не более,Ом: 0.005
Максимальный ток, не более,А: 8
Рабочее напряжение ,В: 560
Максимальное напряжение не более,В: 700
Рабочая температура,оС: -60…100
Обозначение разъема РМГ42Б50Ш2В1:
РМГ - тип соединителя;
42 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
50 - количество контактов;
Ш - часть соединителя: Ш - вилка; Г - розетка;
2 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.
