Описание

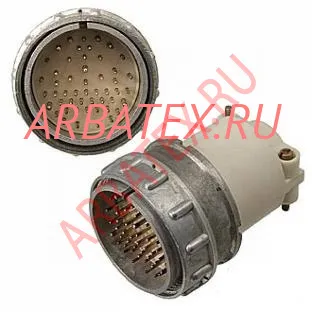

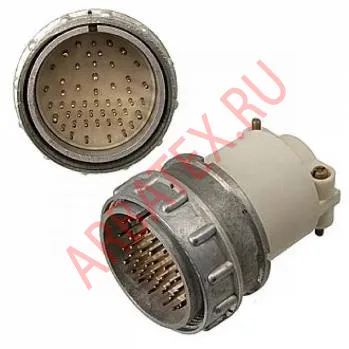

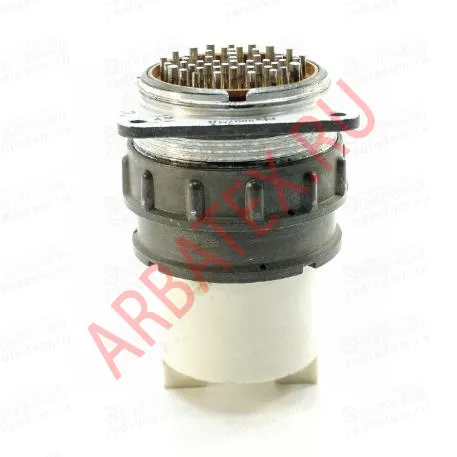

Описание разъема ОНЦ-РГ-09-50/42-В6:



Соединитель ОНЦ-РГ-09-50/42-В6 имеет 50 контактов, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
ОНЦ-РГ-09-50/42-В6 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Сопротивление контактов ОНЦ-РГ-09-50/42-В6 имеют 0,005Ом, а проходящий через них ток 8А. Максимальное напряжения для соединителя ОНЦ-РГ-09-50/42-В6- 500В.
Допустимый ток на розетку ОНЦ-РГ-09-50/42-В6 - 10А
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.


Параметры соединителя ОНЦ-РГ-09-50/42-В6:



ОНЦ-РГ-09 - тип соединителя;
Способ монтажа: пайка на кабель
Форма контактов: прямые
Количество контактов: 50
Материал корпуса: металл
Материал изолятора: карболит
Сопротивление изолятора не менее,МОм: 5000
Покрытие контактов: серебро, никель
Сопротивление контактов не более,Ом: 0.005
Максимальный ток, не более,А: 10
Рабочее напряжение ,В: 400
Максимальное напряжение не более,В: 500
Рабочая температура,оС: -60…70

Обозначение соединителя ОНЦ-РГ-09-50/42-В6:



ОНЦ-РГ-09 - тип соединителя;
50 - количество контактов;
42 - Условный размер корпуса;
В - часть соединителя: В - вилка, Р-розетка;
