48Q0V698V

Описание

Описание:

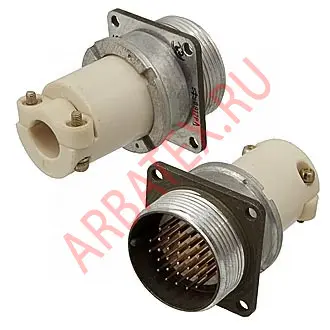

Разъем ОНЦ-РГ-09-45/42-В2 - принадлежит к серии ОНЦ-РГ-09 и имеет кабельный корпус. Диаметр посадочного отверстия разъема 42 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 500 В, а токовая нагрузка до 3 МГц . Разъем ОНЦ-РГ-09-45/42-В2 имеет 45 контакта и относится к вилкам.

Также ОНЦ-РГ-09-45/42-В2 относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4. Покрытие контактов у данных разъемов - никель.

Разъемы серии ОНЦ-РГ-09 могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.

Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.

Более подробные характеристики и параметры Вы можете посмотреть ниже.

Параметры разъема ОНЦ-РГ-09-45/42-В2:


- Максимальное рабочее напряжение ...... 500 В
- Сопротивление изоляции ...... не менее 5000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +70°С
- Минимальная наработка ...... 10000 часов
- Срок сохраняемости ...... 6 лет

Обозначение разъема ОНЦ-РГ-09-45/42-В2:


ОНЦ-РГ-09 - тип соединителя;
45 - количество контактов;
42 - Условный размер корпуса;
В - часть соединителя: В - вилка, Р-розетка;
Конструктивное исполнение:
1 - приборная часть без кожуха (патрубка);
2 - приборная часть неэкранированная с прямым кожухом (патрубком);
3 - приборная часть экранированная с прямым кожухом (патрубком);
7 - пластмассовое исполнение;
11 - кабельная часть без кожуха (патрубка);
12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
13 - кабельная часть экранированная с прямым кожухом (патрубком);
14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
15 - кабельная часть экранированная с угловым кожухом (патрубком);
- 16, 17, 18 - пластмассовое исполнение.


Установочные размеры:





Условный размер корпуса - 42 мм
Dлев - М 42х1 мм
d1 - 30,5 мм
Lmax - 48,0 мм



Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.

2рм18 в разборе

Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.

разбор 2рм блочка
