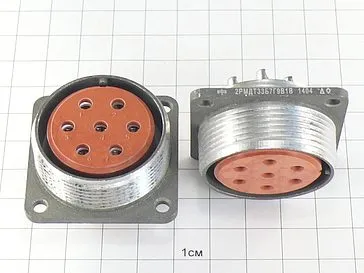

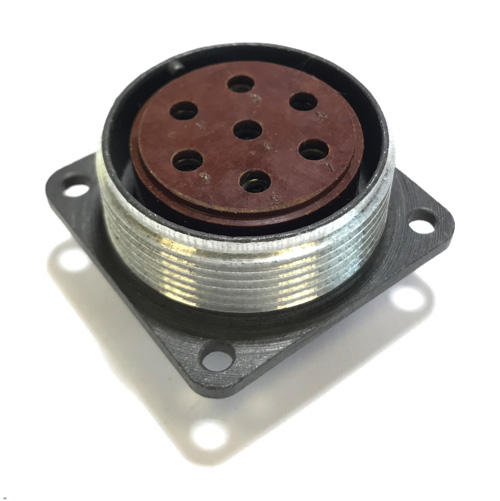

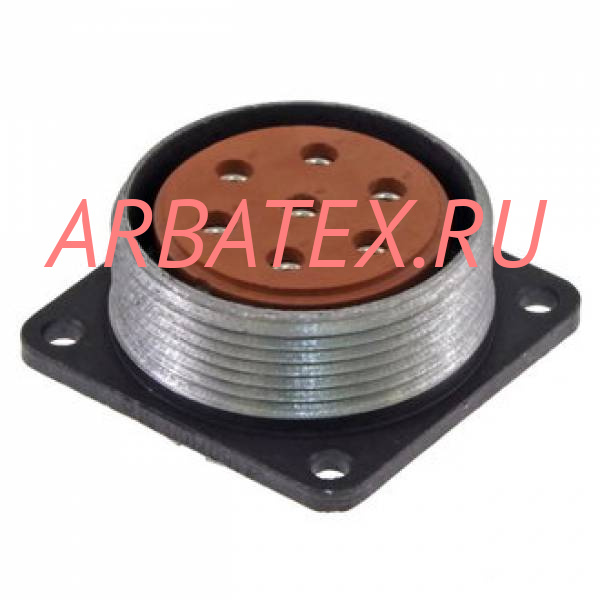

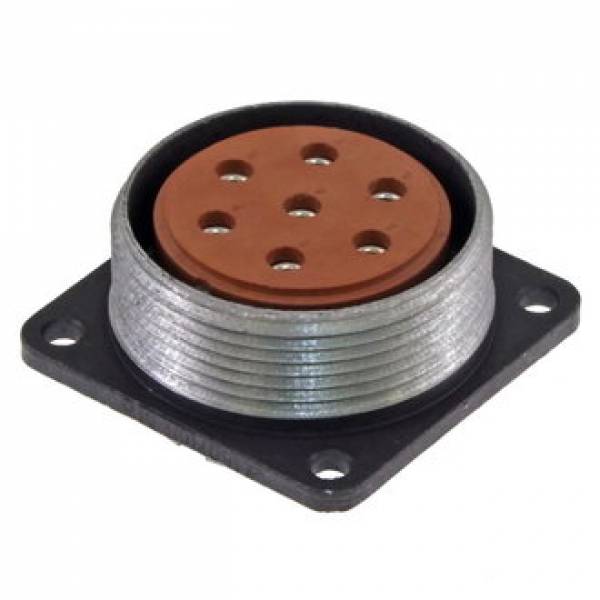

2РМДТ33Б7Г9А1В

Описание разъема 2РМДТ33Б7Г9А1В:

Соединитель 2РМДТ33Б7Г9А1В имеет 7 контактов, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
2РМДТ33Б7Г9А1В выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Сопротивление контактов 2РМДТ33Б7Г9А1В имеют 0,005Ом, а проходящий через них ток 8А. Максимальное напряжения для соединителя 2РМДТ33Б7Г9А1В - 560В.
Допустимый ток на розетку 2РМДТ33Б7Г9А1В - 8А
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.

Параметры разъема 2РМДТ33Б7Г9А1В:

Тип разъема — 2РМДТ
Способ монтажа: пайка на кабель
Форма контактов: прямые
Количество контактов: 7
Материал корпуса: металл
Материал изолятора: карболит
Сопротивление изолятора не менее,МОм: 1000
Покрытие контактов: золото
Сопротивление контактов не более,Ом: 0.005
Максимальный ток, не более,А: 8
Рабочее напряжение ,В: 560
Максимальное напряжение не более,В: 700
Рабочая температура,оС: -60…100

Обозначение разъема 2РМДТ33Б7Г9А1В:

2РМДТ - тип соединителя;
33 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
7 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
9 - обозначение сочетания контактов;
А - покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.
