Характеристики

2РМДТ
Вилка
24
на блок
30
48Q0V68XT

Описание

Описание:

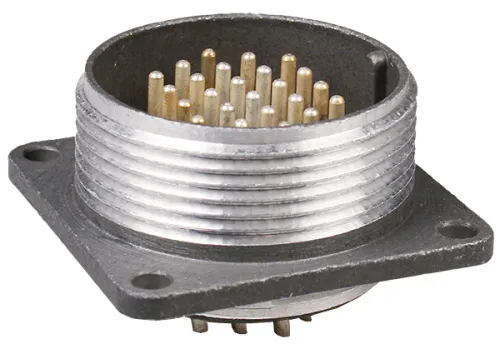

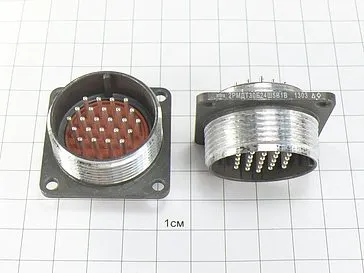

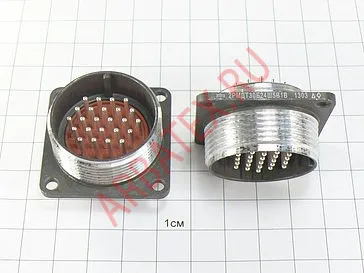

Разъем 2РМДТ30Б24Ш5В1ВБ - принадлежит к серии 2РМДТ и имеет блочный корпус. Диаметр посадочного отверстия разъема 30 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, а токовая нагрузка до 7 А. Разъем 2РМДТ30Б24Ш5В1ВБ  имеет 24 контакта и относится к вилкам.

Также 2РМДТ30Б24Ш5В1ВБ относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.
Покрытие контактов у данных разъемов - судя по последней букве "В" в маркировке - серебро.

Разъемы серии 2рм могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.

Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.

Более подробные характеристики и параметры Вы можете посмотреть ниже.


Параметры 2РМДТ30Б24Ш5В1ВБ:


- Максимальное рабочее напряжение ...... 560 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 5000 часов
- Срок сохраняемости ...... 25 лет

Обозначение 2РМДТ30Б24Ш5В1ВБ:


2РМДТ - тип соединителя;
30 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
24 - количество контактов;
Ш- часть соединителя: Ш - вилка; Г - розетка;
5 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.
Б - блочная часть



Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.

2рм18 в разборе

Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.

разбор 2рм блочка
