Описание

Описание:

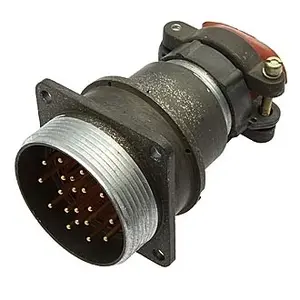

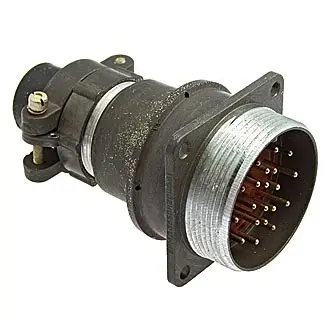

Разъем 2РМД36БПН20Ш6А1 - принадлежит к серии 2РМД и имеет блочный корпус. Диаметр посадочного отверстия разъема 36 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, а токовая нагрузка до 50 А . Разъем 2РМД36БПН20Ш6А1 имеет 20 контакта и относится к вилкам.

Также 2РМД36БПН20Ш6А1 относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.Покрытие контактов у данных разъемов - судя по последней букве "А" в маркировке - золото.

Разъемы серии 2рмд могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.

Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.

Более подробные характеристики и параметры Вы можете посмотреть ниже.

Параметры разъема 2РМД36БПН20Ш6А1:


- Максимальное рабочее напряжение ...... 560 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 5000 часов
- Срок сохраняемости ...... 25 лет

Обозначение разъема 2РМД36БПН20Ш6А1:


2РМД – Тип разъема - соединитель электрический низкочастотный цилиндрический негерметичный для соединения длинных электрических цепей.
36 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
20- количество контактов;
Ш- часть соединителя: Ш - вилка; Г - розетка;
6- обозначение сочетания контактов;
А- покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.


Установочные размеры




D*-36
Dлев - М36×1, мм
D1 - М39×1,5 мм
Lmax - 25 мм
А - 35 мм
В - 43 мм





Dлев-36×1 мм
D1-22,5 мм
Lmax-48 мм


Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.

2рм18 в разборе

Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.

разбор 2рм блочка
