Характеристики

2РМГД
Вилка
10
на блок
24
48Q0V68NK

Описание

Описание:

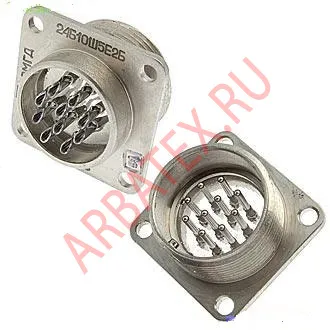

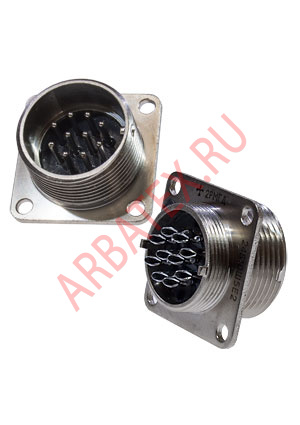

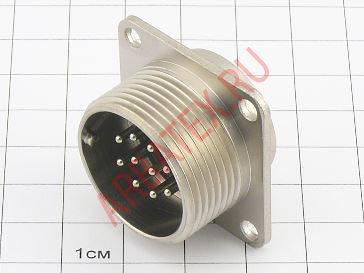

Разъем  2РМГД24Б10Ш5Е2Б - принадлежит к серии 2РМГД и имеет блочный корпус. Диаметр посадочного отверстия разъема 18 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, а токовая нагрузка до 7 А. Разъем 2РМГД24Б10Ш5Е2Б имеет 10 контакта и относится к вилкам.

Также 2РМГД24Б10Ш5Е2Б относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.
Покрытие контактов у данных разъемов - судя по последней букве "Е" в маркировке - никель.

Разъемы серии 2рмгд могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.

Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.

Более подробные характеристики и параметры Вы можете посмотреть ниже.

 Параметры разъема 2РМГД24Б10Ш5Е2Б:


- Максимальное рабочее напряжение ...... 560 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 5000 часов
- Срок сохраняемости ...... 25 лет

Обозначение разъема 2РМГД24Б10Ш5Е2Б:


2РМГД – Тип разъема:
2РМГД- соединитель электрический цилиндрический герметичный для соединения длинных электрических цепей.
24- условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
10 - количество контактов;
Ш- часть соединителя: Ш - вилка; Г - розетка;
5- обозначение сочетания контактов;
Е – Вид покрытия контактов: Е - никель.
2 – Максимально допустимая температура окружающей среды:2- 200°С.
Б - корпус блочный (приборный) без левой резьбы.


Размеры габаритные

Размеры 2РМГ14Б4Ш1Е2


D1 - М20×1, мм
D2 - М18×15, мм
Lmax - 26,5 мм
А - 20, мм
В - 27, мм


Разъем в разборном виде

Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.

2рм18 в разборе

Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.



разбор 2рм блочка
