Описание

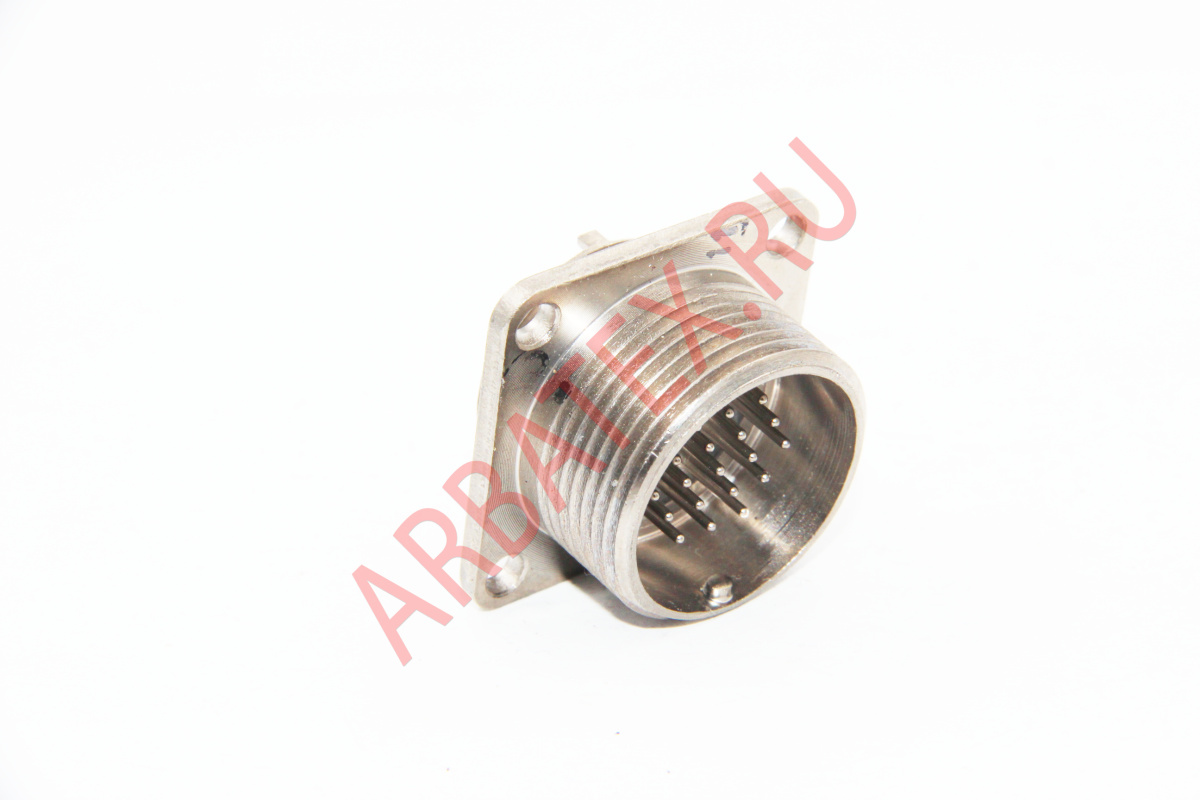

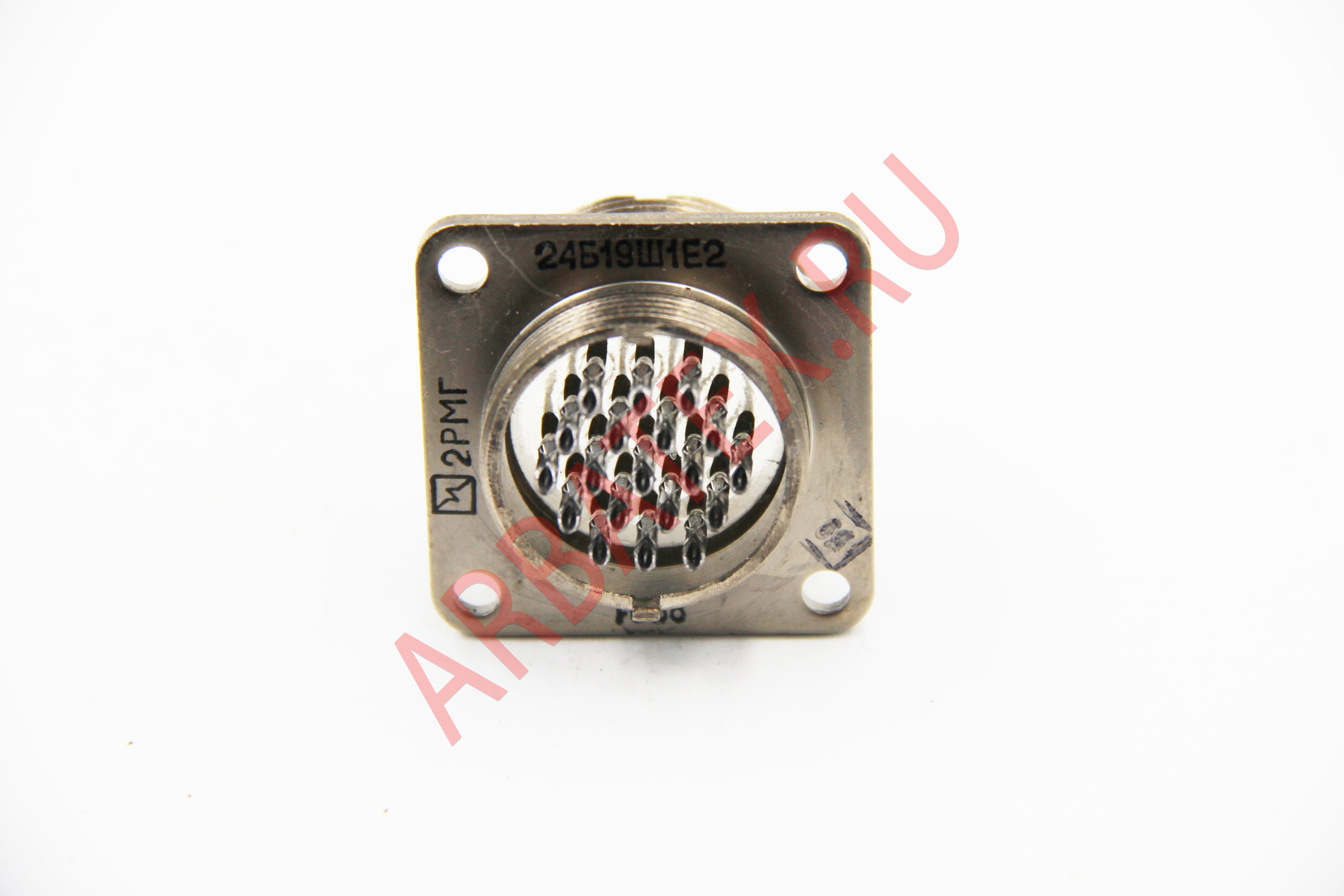

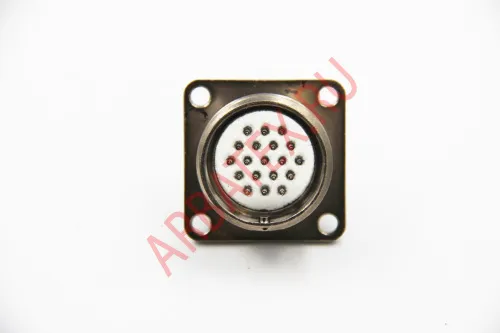

Соединитель 2РМГ24Б19Ш1Е2 имеет 19 контактов, диаметром в 1мм которые в свою очередь имеют серебрянное напыление.
2РМГ24Б19Ш1Е2 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Сопротивление контактов 2РМГ24Б19Ш1Е2 имеют 0,005Ом, а проходящий через них ток 8А. Максимальное напряжения для соединителя 2РМГ24Б19Ш1Е2 - 560В.
Допустимый ток на розетку 2РМГ24Б19Ш1Е2 - 8А
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.
Параметры
Тип разъема — 2РМГ
Способ монтажа: пайка на кабель
Форма контактов: прямые
Количество контактов: 19
Материал корпуса: металл
Материал изолятора: карболит
Сопротивление изолятора не менее,МОм: 1000
Покрытие контактов: золото
Сопротивление контактов не более,Ом: 0.005
Максимальный ток, не более,А: 8
Рабочее напряжение ,В: 560
Максимальное напряжение не более,В: 700
Рабочая температура,оС: -60…100
Обозначение
2РМГ - тип соединителя;
24 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
19 - количество контактов;
Ш - часть соединителя: Ш - вилка; Г - розетка;
1 - обозначение сочетания контактов;
Е - покрытие контактов - химникель 2 - вид контакта: цилиндрический.
