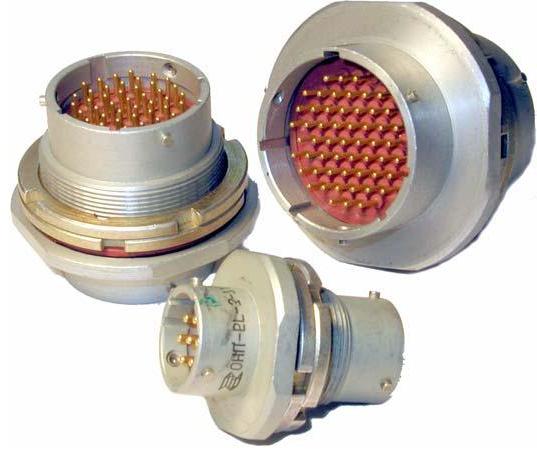

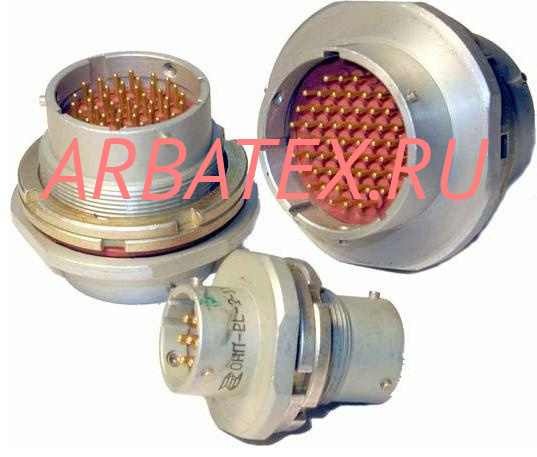

Тип соединителя: переходники цилиндрические малогабаритные герметичные типа ОНЦ-БГ-3 внутреннего монтажа, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение). Состав соединителя: переходники ОНЦ-БГ-3 состоят из приборной части. Конструктивное исполнение: переходники ОНЦ-БГ-3 имеют фланец и крепятся к стенке прибора при помощи специальной гайки с контргайкой. Тип сочленения: байонетный. Взаимосочленение: переходники ОНЦ-БГ-3 взаимосочленяемы с розетками типа СНЦ 23 (ГЕО.364.241 ТУ) со стороны установки гайки для крепления переходника к изделию и розетками типа СНЦ23Л (ГЕО.364.241 ТУ) со стороны, обратной установке гайки, соответствующих типономиналов и углового положения изоляторов в корпусе. Покрытие контактов: контакты ∅ 1,0 мм, ∅ 1,5 мм, ∅ 2,0 мм покрыты золотом. Климатическое исполнение: переходники изготовляют во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81.
Структура условного обозначения:
ОНЦ-БГ-3-10/22-П-1В
ОНЦ-БГ - тип соединителя
3 - номер разработки
10 - количество контактов: 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61
22 - условный размер переходника 14, 18, 22, 24, 27, 30, 33, 36, 39
П - часть соединителя: П – переходник
1 - конструктивное исполнение: 1 - приборная часть без кожуха
а - позиция установки изолятора: а, б, в, г -варианты углового положения поляризующих шпонок и шпоночных пазов на корпусах (при нормальном положении изолятора - буквенный индекс не проставляется)
В - всеклиматическое исполнение
| Технические параметры соединителей ОНЦ-БГ-3: |
|---|
| Общее количество контактов: | 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61 |
Максимальный ток на одиночный контакт, А:
- диаметр контакта, 1,0 мм
- диаметр контакта, 1,5 мм
- диаметр контакта, 2,0 мм |
11
20
35 |
Сопротивление контактов, не более, МОм:
- диаметр контакта, 1,0 мм
- диаметр контакта, 1,5 мм
- диаметр контакта, 2,0 мм |
10
5
3,2 |
| Максимальное рабочее напряжение, В: | 700 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 400 (40) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 5000 (500) |
| Минимальная наработка, часов: | 3000 |
| Количество сочленений-расчленений: | 500 |
| Срок сохраняемости, лет: | 15 |
| Повышенная относительная влажность воздуха при температуре +35°C, %: | 100 |
| Рабочая температура окружающей среды, °C: | от -60 до +100 |
