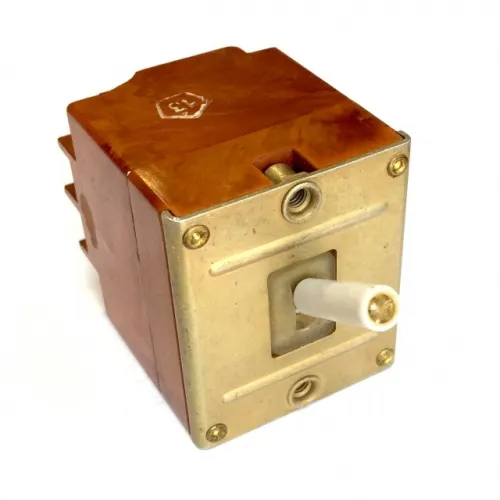

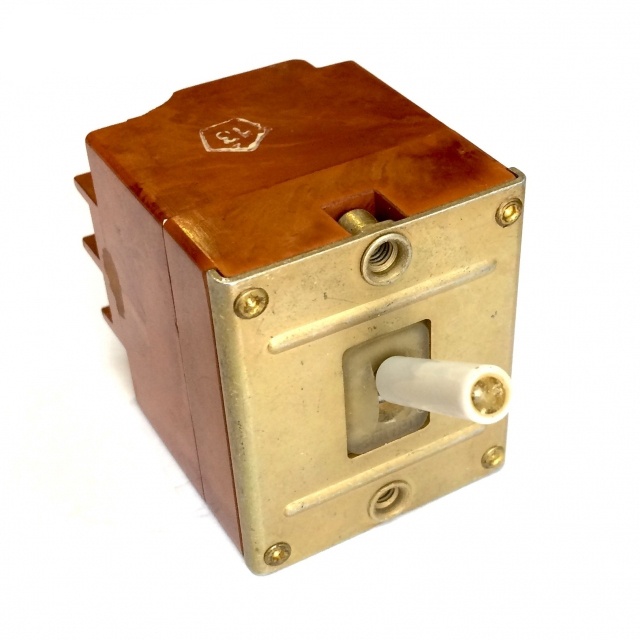

2ППВН переключатель с замкнутыми выводами в нейтральном положении герметизированный применяется для коммутации электрических цепей постоянного и переменного токов с активной и индуктивной нагрузками в различных климатических условиях. Переключатель нажимной отличаются от переключателя перекидного удлиненным на 3 мм корпусом.
Условные обозначения :
2ППВН.
2-Двухполюсный.
П - переключатель.
П - перекидной.
ВН-с замкнутыми выводами в нейтральном положении.
Технические характеристики :
Параметры цепи переменного тока:
- напряжение, В/частота, Гц ...... 3,6/320-1050
- коммутируемый ток, А …… 0,1-20
- напряжение, В/частота, Гц ...... 115/320-1050
- коммутируемый ток, А …… 0,1-10
- напряжение, В/частота, Гц ...... 200/320-1050
- коммутируемый ток, А …… 0,1-5
Параметры цепи постоянного тока:
- Напряжение, В ...... 27
- Коммутируемый ток, А
- при активной нагрузке ...... 0,1-15
- при индуктивной нагрузке ...... 0,1-7
Падение напряжения на выводах, мВ, не более ...... 260
Относительная влажность окружающей среды при t°C до +40°, % ...... до 100
Рабочая температура окружающей среды, °С ...... -60. +60
Общий гарантийный срок, лет ...... 8
