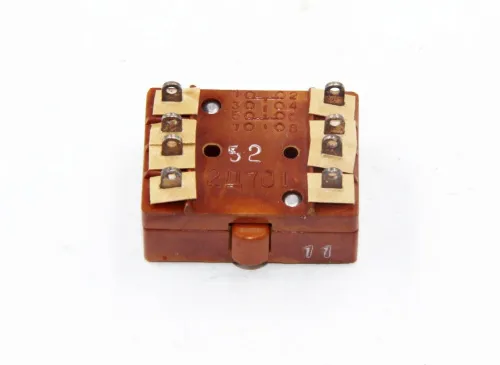

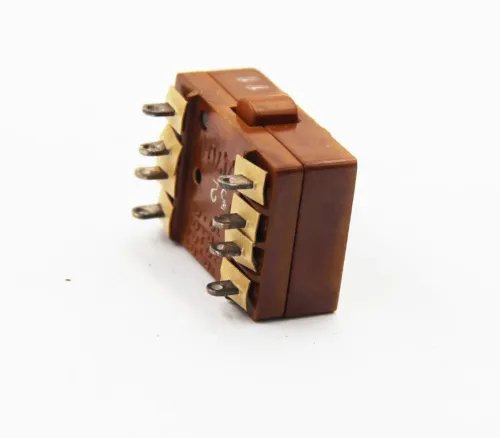

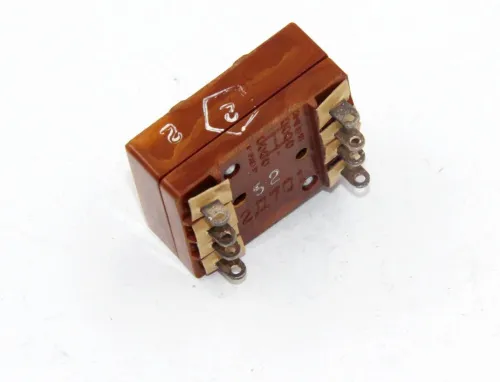

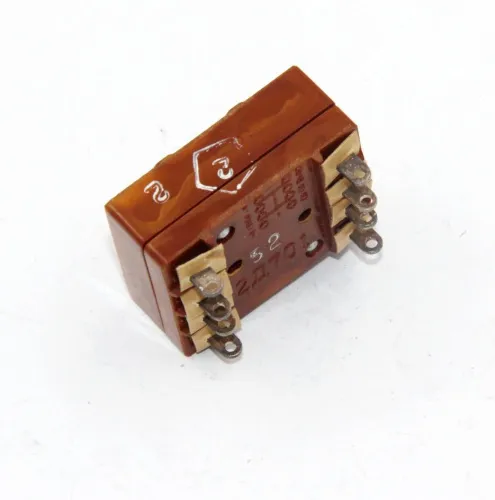

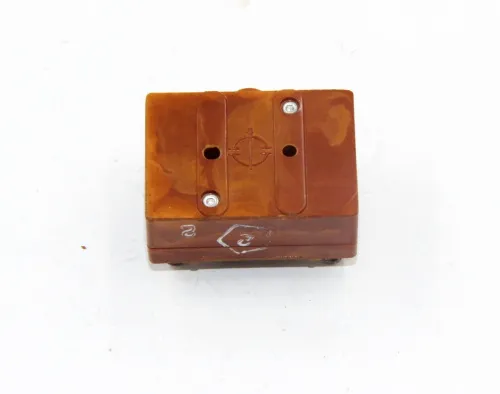

2Д701 микровыключатель

2Д701 микровыключатель

Характеристики

4830PWL3A

Описание

2Д701 микровыключатель мгновенного действия с одинарным и двойным разрывом цепи применяется для коммутации электрических цепей постоянного и переменного тока в системах управления и сигнализации. Монтаж выводов – под пайку.

Условные обозначения :

2Д701.
2 – Количество полюсов микровыключателя: без цифры - однополюсные, 2 - двухполюсные.
Д – Серия микропереключателя.
701 – Номер микропереключателя.
Климатическое исполнение -УХЛ.

Технические характеристики :

Коммутируемое напряжение,
постоянного тока - от 15 – до 30 В.
переменного тока - от 15 -до 220 В.
Коммутируемый ток - от 0,05 – до 8 А.
Сопротивление изоляции – не менее 1000 МОм.
Электрическая прочность изоляции: 1000 Вфф.
Усилие обратного срабатывания – от 1Б5 –до 11,8 Н .
Диапазон рабочих температур - от - 60°С до +130°С.
Срок сохраняемости изделий - 15 лет.
Масса - 10 г.
