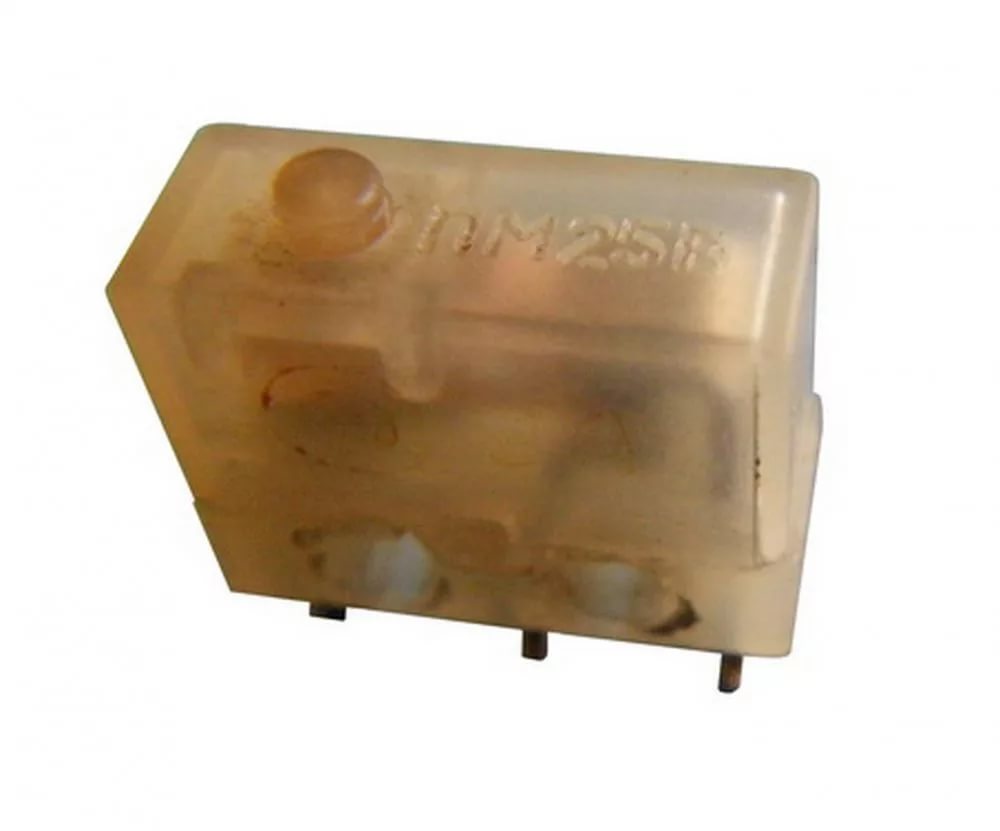

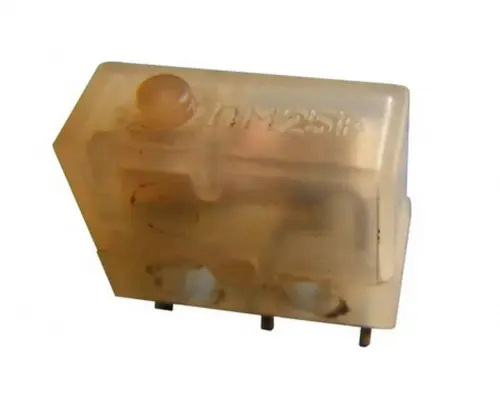

ПМ25Н-3 микропереключатель миниатюрный однополюсной, применяется коммутации цепей сигнализации, питания и управления с напряжением 1х10-4В – 250В, силой тока 1х10-6А – 10А и коммутируемой мощностью до 360Вт.Контактная группа микропереключателя выполняет функцию включения, отключения или переключения с одного направления цепи на другое. Микропереключатель крепятся путём фиксации с помощью винтового соединения.
Условные обозначения :
ПМ25 – Обознаначение серии и типа микропереключателя.
Н - индекс изделия с приемкой ОТК.
3 - типономинал, определяющий электрические режимы коммутации (1, 2 или 3 - для изделий с приемкой ОТК, 1 или 2 - для изделий категории качества ВП).
Технические характеристики :
Коммутационная способность:
- ток - от 0,1 мкА до 4 А;
- напряжение - от 0,1 мВ до 250 В;
- мощность - не более 300 В·А.
Сопротивление электрического контакта - не более 0,05 Ом. Сопротивление изоляции - не менее 1000 МОм. Электрическая прочность изоляции - 750 Вэфф. Количество коммутационных циклов ПМ25 - до 100 000. Температура окружающего воздуха - от -60° С до +85° С.
