Описание

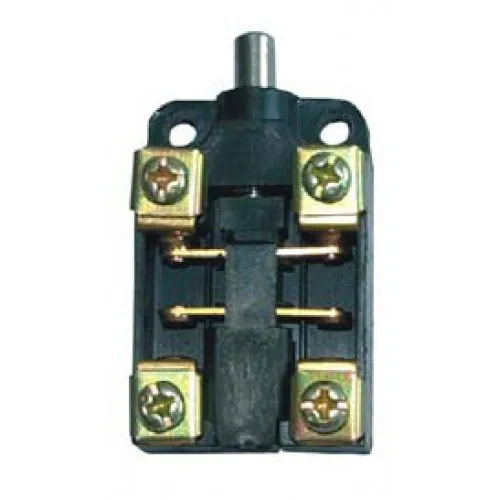

ВПК-2010Б УХЛ4 выключатель путевой концевой мгновенного действия применяется для коммутации  электрических цепей управления переменного  напряжения до 660В частоты 50 и 60Гц и  постоянного напряжения до 400В. Выключатель состоит из металлического корпуса, разделенного перегородкой на два отсека, в одном из которых расположен контактный блок, в другом - переключающий механизм мгновенного действия.

Условные обозначения :

ВПК-2010Б УХЛ4.
ВПК – выключатель путевой контактный.
2 – Номер серии.
0 – Способ крепления: 0 - базовое крепление 1P00; 1 - базовое крепление, резьбовой неутопленный или притычный неутопленный ввод 1P67.
1 – Количество полюсов, комбинация контактов, группа износостойкости: 2 полюса, 1з.+1р., 2,5×106 циклов.
0 – Вид привода: 0 - толкатель; 1 - толкатель с роликом.
Б – Индекс модернизации.
УХЛ4 – Климатическое исполнение.

Технические характеристики :

Номинальный коммутируемый ток – 10А (АС11, 220В). Номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока. Рабочая температура -от -40 °C -до +70 °C.
