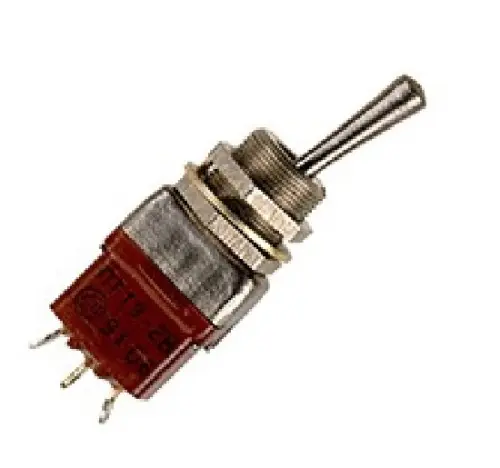

ПТ19-1В тумблер

Описание тумблера ПТ19-1В

Тумблеры однополюсные и двухполюсные миниатюрные ПТ19-1В предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Положения фиксации ручки - два положения. Климатическое исполнение В.

Технические условия:

- АУБК.642260.003 ТУ – изделия с приемкой «ОТК»,
- ОЮ0.360.092 ТУ – изделия с приемкой «ВП»

Основные технические и эксплуатационные характеристики ПТ19-1В:

Усилие переключения: ..... от 1,18 до 14,7 Н
Сопротивление электрического контакта ..... не более 0,05 Ом;
Сопротивление изоляции ..... не менее 1000 МОм
Электрическая прочность изоляции:
– ПТ19-1В ..... 500 В;

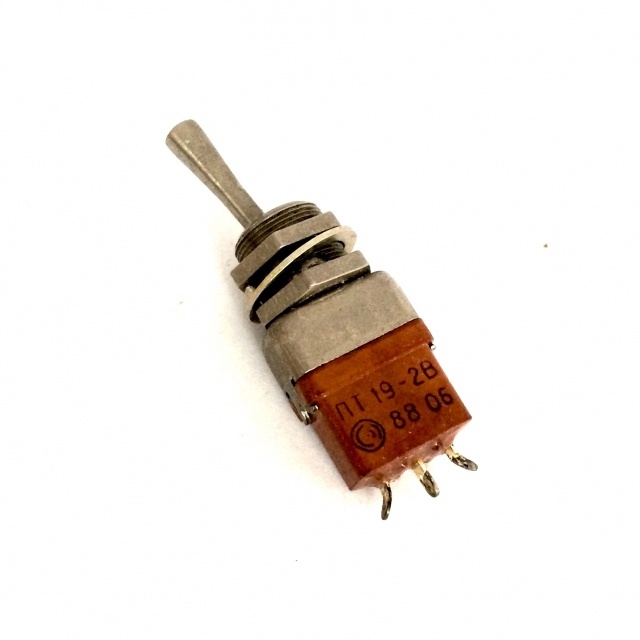

– ПТ19-2В ..... 750 В
Диапазон рабочих температур:
– для изделий с приемкой «ОТК» ..... от -45С до +85С
– для изделий категории качества «ВП» ..... от -60С до +85С
Коммутируемый ток ..... до 2,0 А при напряжении до 250 В
Количество коммутационных циклов ..... до 30000
Срок сохраняемости изделий:
– для изделий с приемкой «ОТК» ..... 10 лет;
– для изделий категории качества «ВП» ..... 12 лет

Условное обозначение при заказе:

Тумблер ПТ19-1В, протектор 8.634.158 АУБК.642150.003 ТУ, где
- ПТ19 – обозначение типа тумблера (ПТ19, ПТ21, ПТ23, ПТ25, ПТ27, ПТ29);
- цифра 1 – после дефиса – типономинал, определяющий электрические режимы коммутации (1 или 2);
- буква В – климатическое исполнение В;
АУБК.642150.003 ТУ – номер технических условий (АУБК.642150.003ТУ – изделия с приемкой «СКК», ОЮ0.360.092ТУ – изделия категории качества «ВП»)
