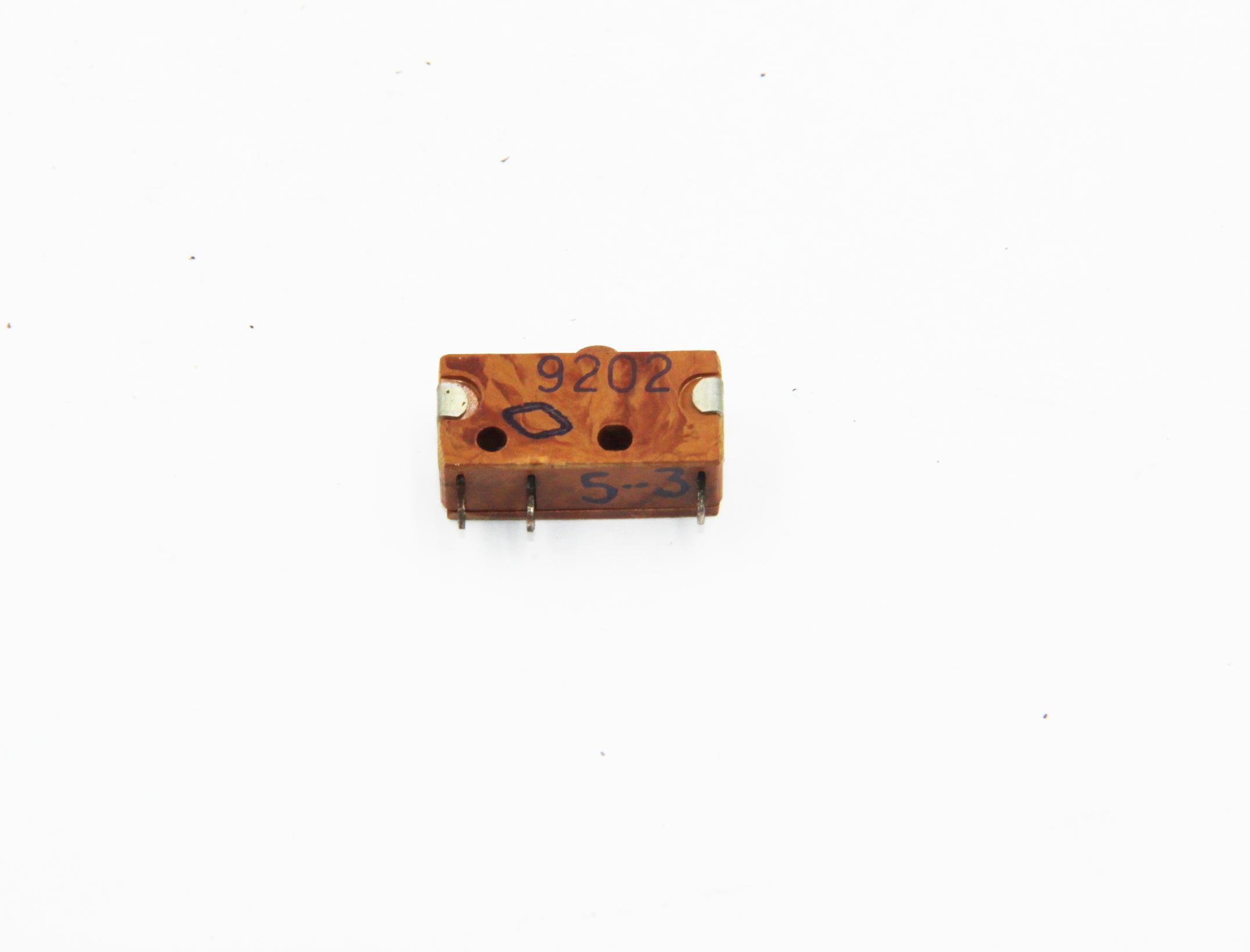

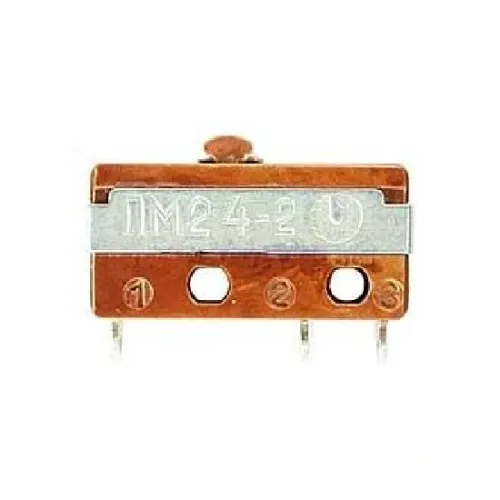

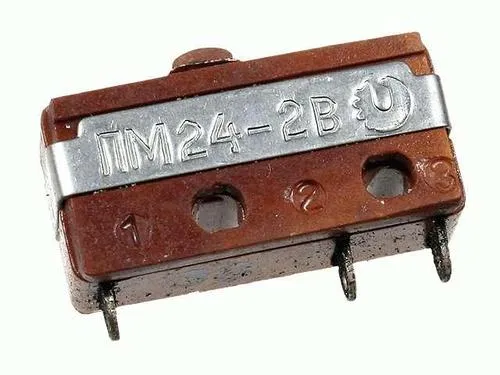

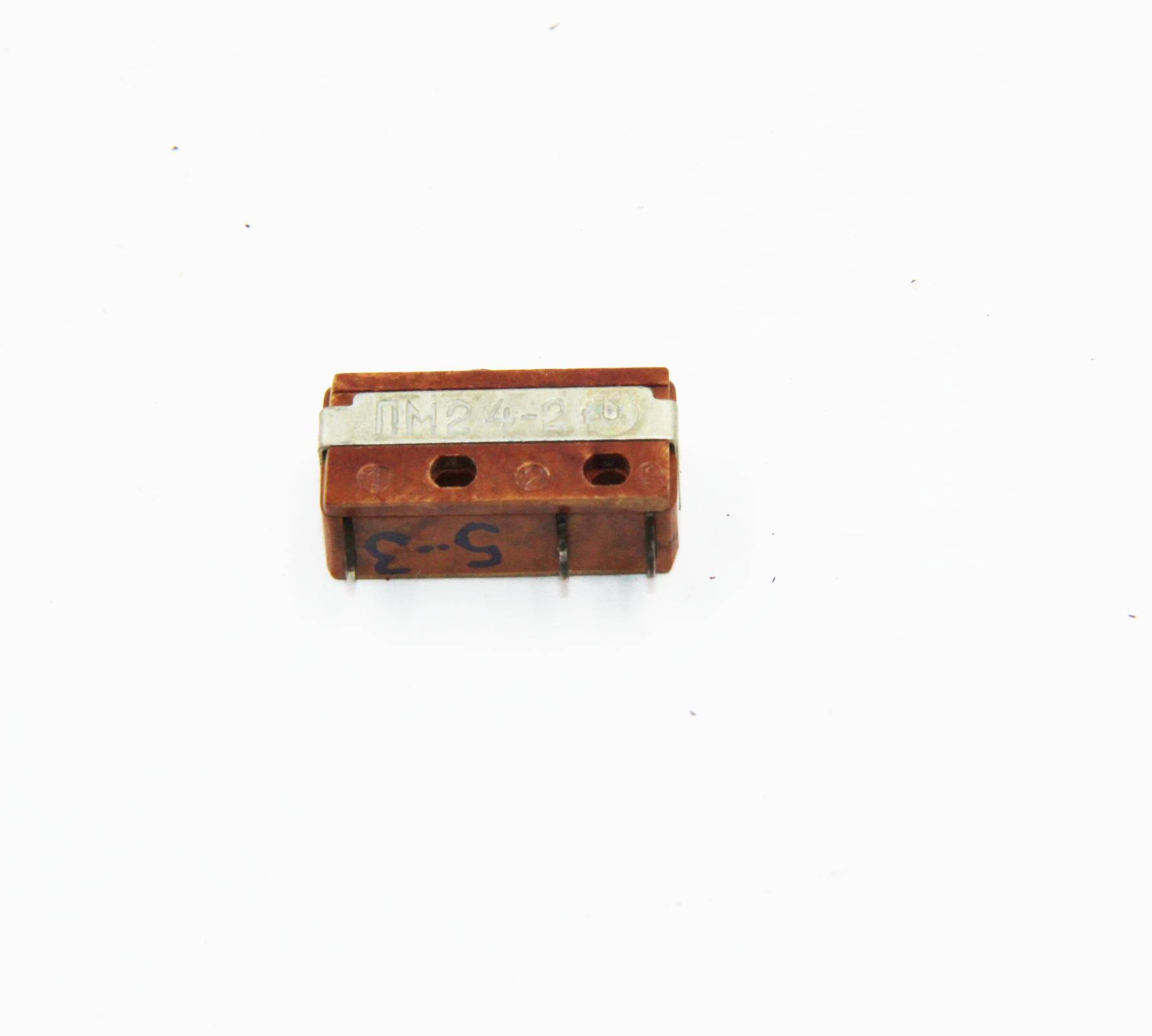

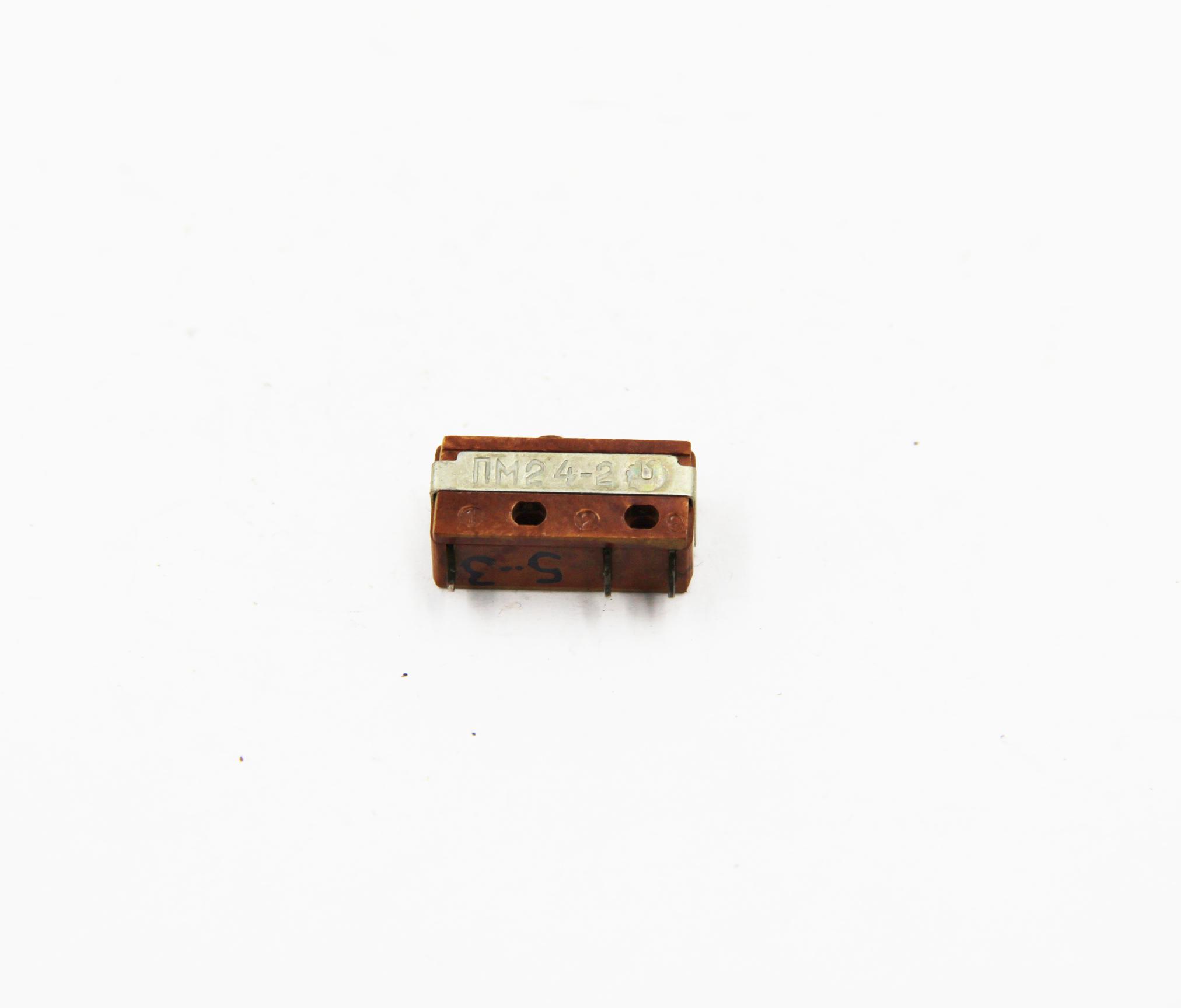

ПМ24-2 микропереключатель

ПМ24-2 микропереключатель

Характеристики

4830PWODL

Описание

ПМ24-2 микропереключатель миниатюрный однополюсной, применяется коммутации цепей сигнализации, питания и управления с напряжением 1х10-4В – 250В, силой тока 1х10-6А – 10А и коммутируемой мощностью до 360Вт.Контактная группа микропереключателя выполняет функцию включения, отключения или переключения с одного направления цепи на другое. Микропереключатель крепятся путём фиксации с помощью винтового соединения.

Условные обозначения :

ПМ24 – Обознаначение серии и типа микропереключателя.
2 – Типономинал, определяющий электрические режимы коммутации.
В – Климатическое исполнение: В - всеклематическое; без буквы - УХЛ (умеренный и холодный климат).

Технические характеристики :

Электрическая прочность изоляции - 750 В (эфф.). Сопротивление:

 - изоляции - не менее 1000 МОм;
 - контакта - не более 0,05 Ом.

Усилие:

 - прямого срабатывания - от 0,78 Н до 2,45 Н;

 - обратного срабатывания - не менее 0,29 Н.

Время срабатывания подвижных контактов микропереключателей ПМ24 - не более 0,01 с. Температура окружающего воздуха - от -60° С до +85° С. Срок сохраняемости изделий - 15 лет.
