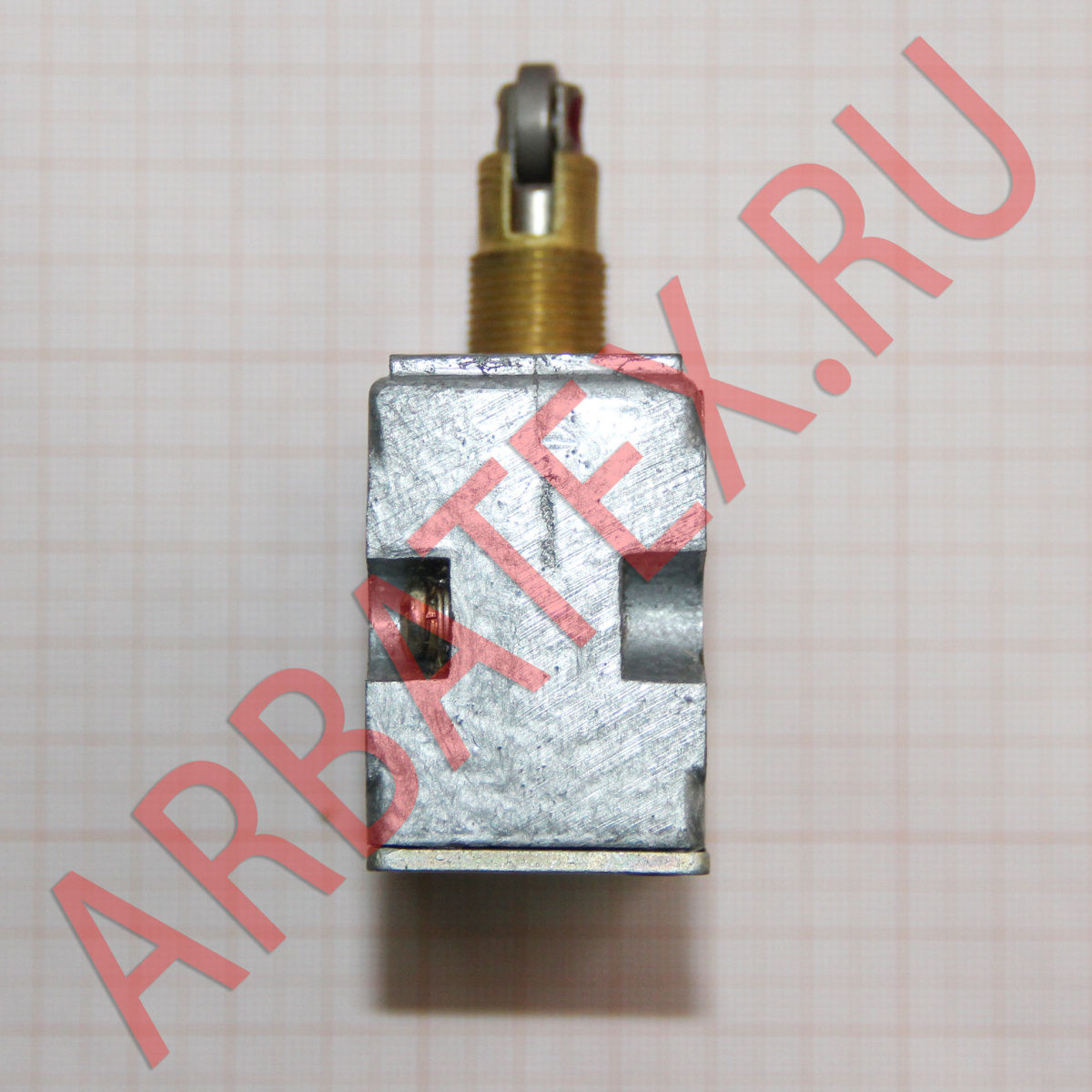

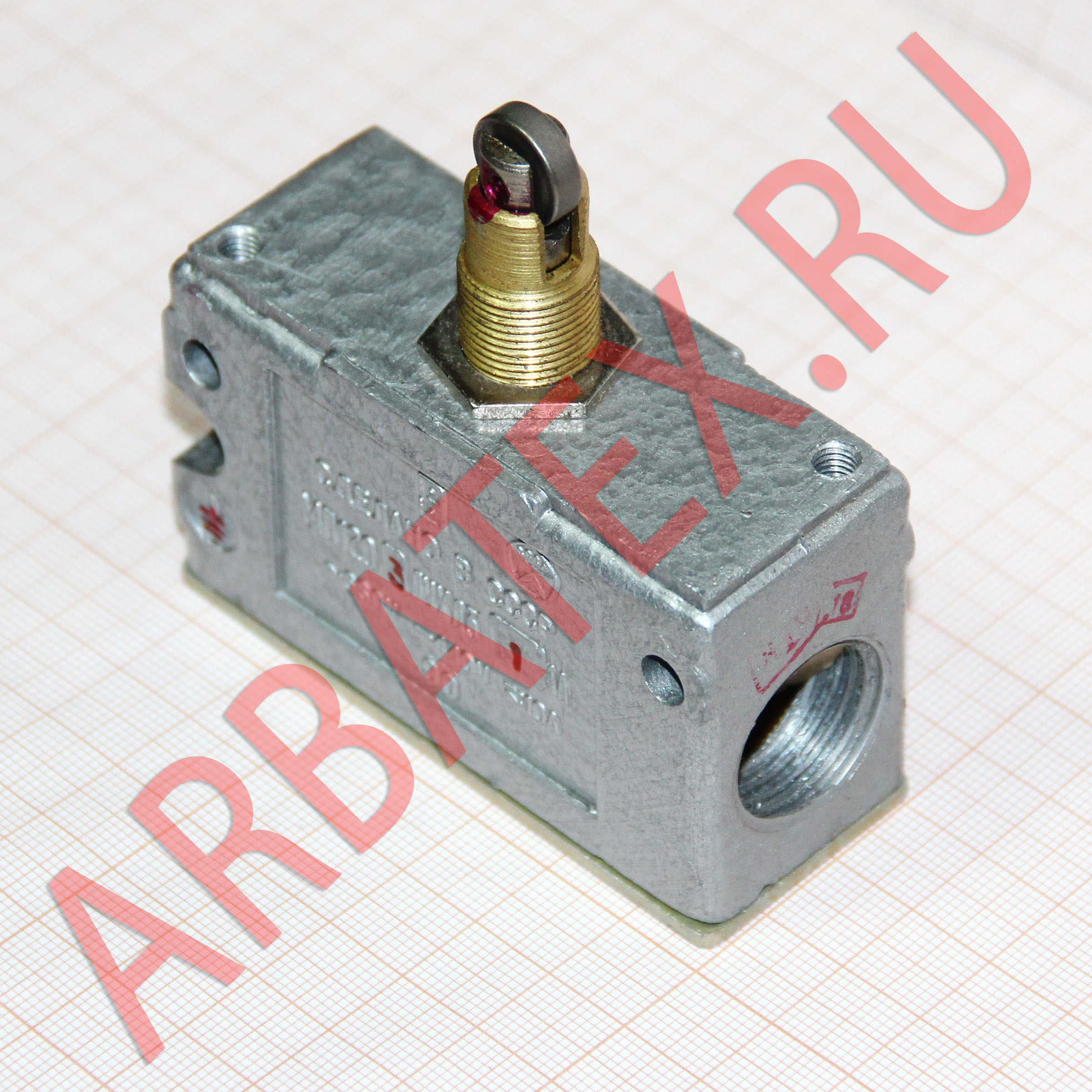

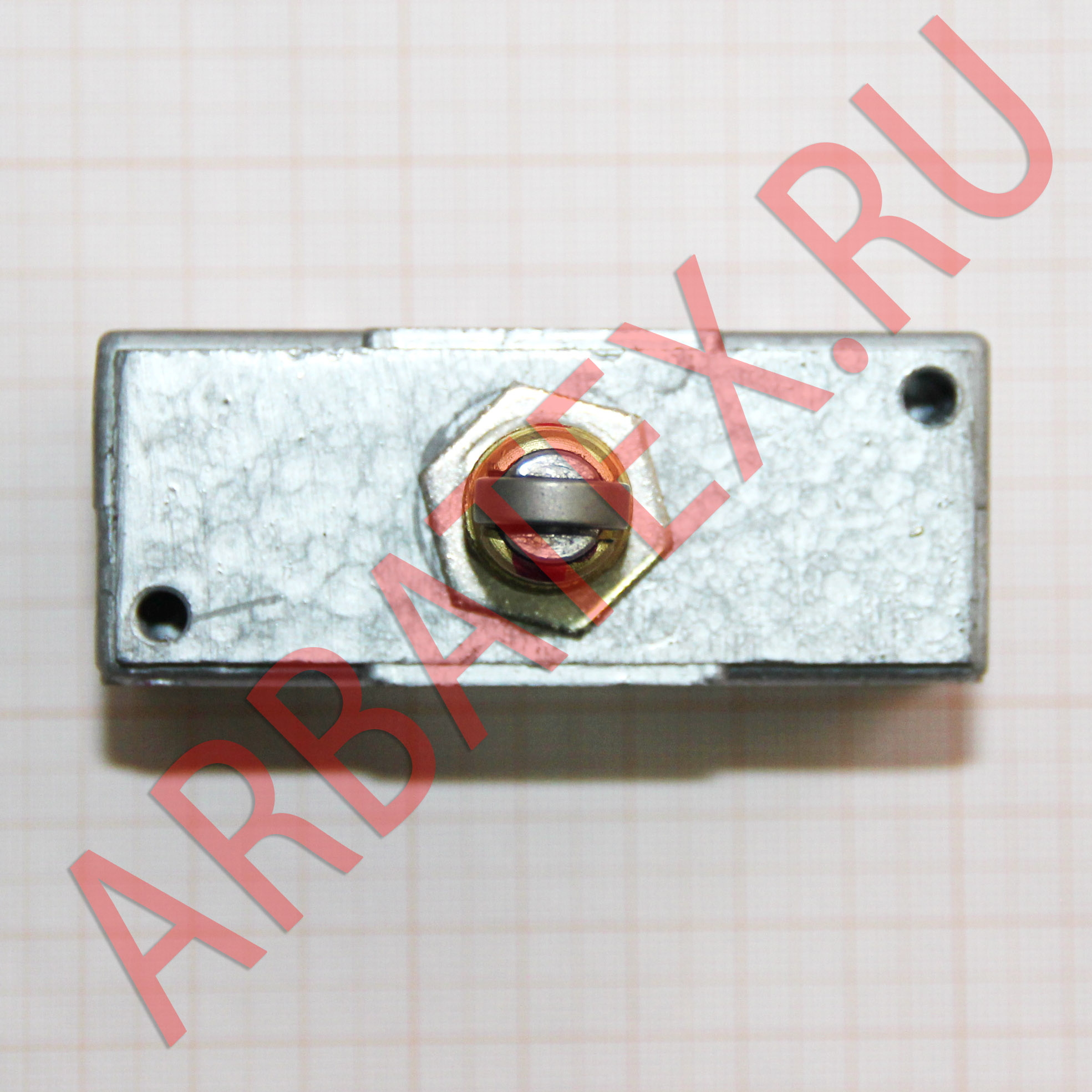

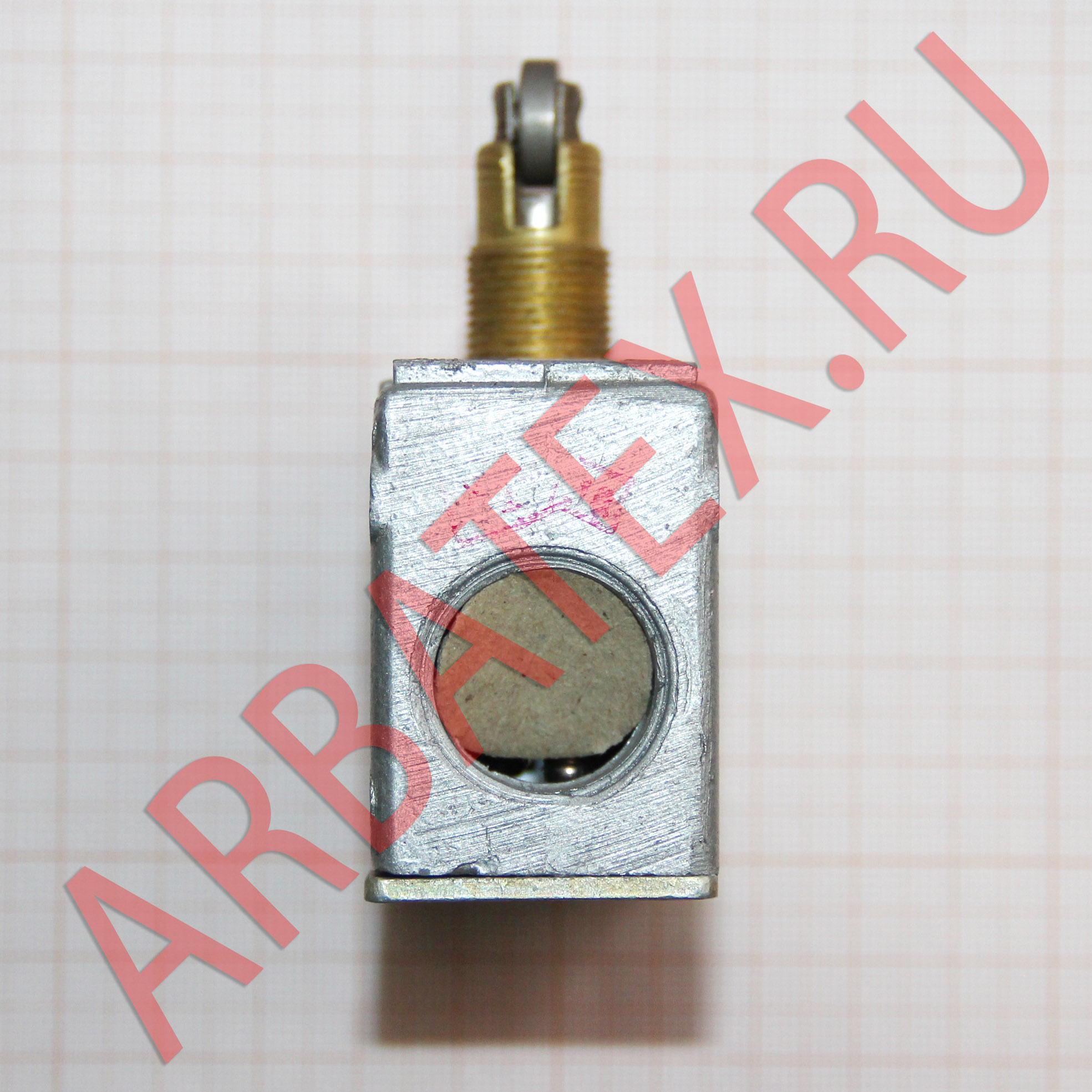

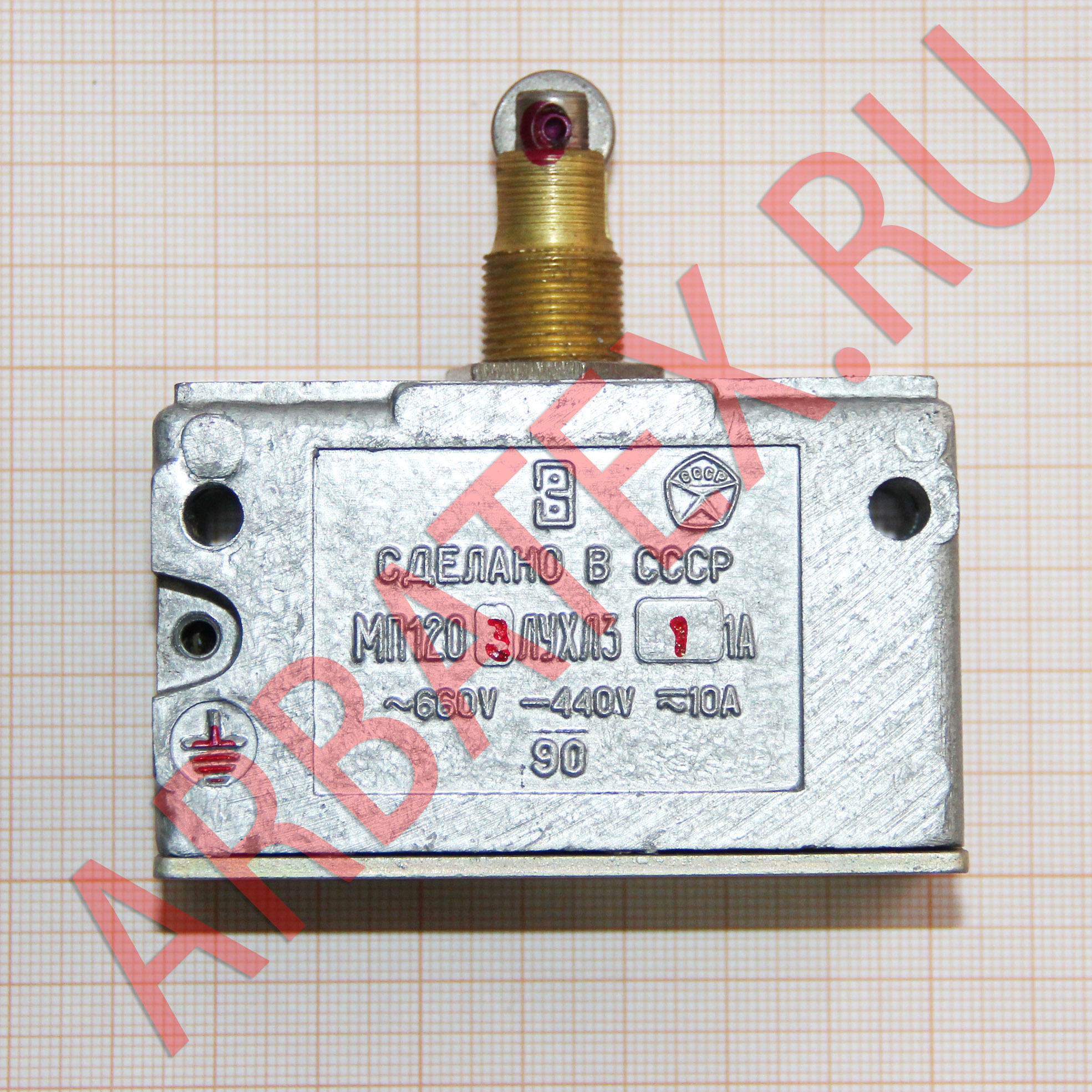

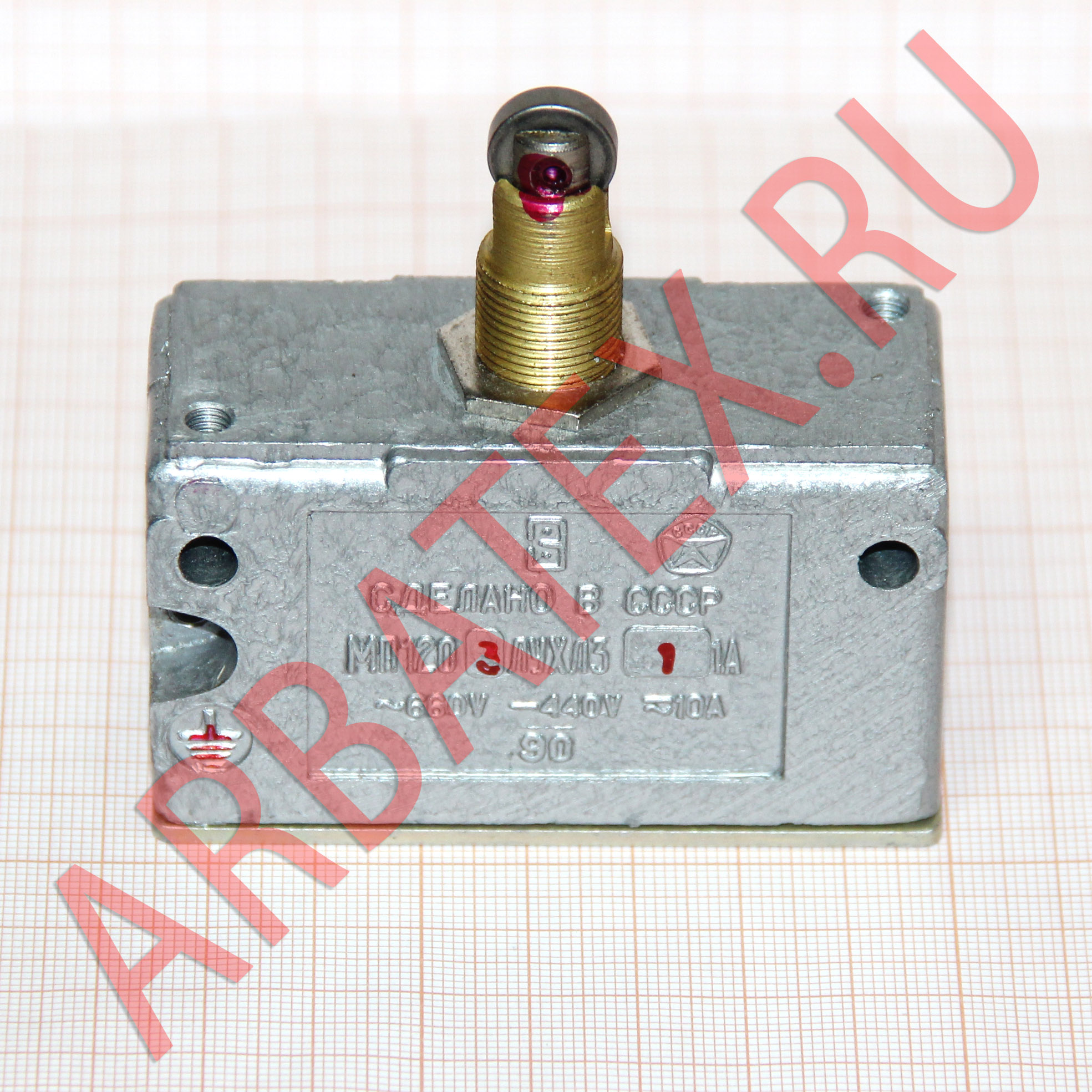

МП1203 ЛУХЛ3 исп5 микропереключатель, микровыключатель применяется для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением от 24 до 660 В и постоянного тока напряжением от 24 до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Микровыключатели крепятся путём фиксации в отверстиях на панели с помощью винтового соединения или фронтально, при помощи гаек.
Условные обозначения :
МП1203 ЛУХЛ3 исп5
МП – Обозначение типа микровыключателя, микропереключателя.
1 - номер серии.
2 - степень защиты по ГОСТ 14255-69:
1 - IР00; 2 - IР40; 3 - IР54.
03 - вид привода;
02 -Толкатель с увеличенным дополнительным ходом. 03 -Толкатель с поперечным расположением ролика. 04 -Толкатель с увеличеным дополнительным ходом. 05 -Толкатель с продольным расположением ролика. 06 -Рычаг с роликом. 08 -Селективный прямой.
Л - индекс модернизации.
УХЛ3 - климатическое исполнение; У, Т, УХЛ и категория размещения; 2, 3.
05 - способ крепления микровыключателя на панели и присоединения монтажных проводов; 01; 03; 05; 07; 09; 11 - винтами. 02; 04; 06; 08; 10; 12 - пайкой.
Технические характеристики :
Коммутируемое напряжение -
- постоянный; 24 В; 27 В; 110 В; 220 В; 440 В.
-переменный; 24 В; 40 В; 110 В; 220 В; 380 В; 660 В.
Коммутируемый ток-
- постоянный; 0,1 А; 0,25 А; 0,4 А; 1 А.
- переменный; 0,4 А; 1 А; 1,6 А; 2 А; 2,5 А.
Диапазон рабочих температур - от - 40°С до +80°С.
Гарантийный срок микровыключателей – 3,5 года.
