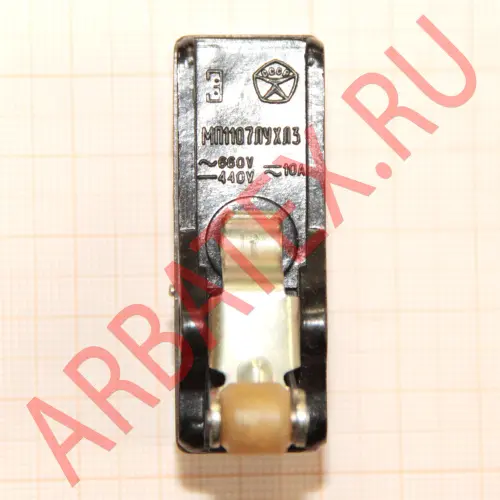

МП1107 ЛУХЛ301 микропереключатель, микровыключатель применяется для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением от 24 до 660 В и постоянного тока напряжением от 24 до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Микровыключатели крепятся путём фиксации в отверстиях на панели с помощью винтового соединения или фронтально, при помощи гаек.
Условные обозначения :
МП1107 ЛУХЛ301.
МП – Обозначение типа микровыключателя, микропереключателя.
1 - номер серии.
1 - степень защиты по ГОСТ 14255-69:
1 - IР00; 2 - IР40; 3 - IР54.
07 - вид привода;
01 -Толкатель,02,04 -Толкатель с увеличенным дополнительным ходом, 05 -Толкатель с поперечным расположением ролика, 07 -Рычаг с роликом, 09 -Селективный инверсный, 10 -Плоская пружина.
Л - индекс модернизации.
УХЛ3 - климатическое исполнение; У, Т, УХЛ и категория размещения; 2, 3.
01 - способ крепления микровыключателя на панели и присоединения монтажных проводов; 01; 03; 05; 07; 09;
11 - винтами; 02; 04; 06; 08; 10; 12 - пайкой.
Технические характеристики :
Коммутируемое напряжение -
- постоянный; 24 В; 27 В; 110 В; 220 В; 440 В.
-переменный; 24 В; 40 В; 110 В; 220 В; 380 В; 660 В.
Коммутируемый ток-
- постоянный; 0,1 А; 0,25 А; 0,4 А; 1 А.
- переменный; 0,4 А; 1 А; 1,6 А; 2 А; 2,5 А.
Диапазон рабочих температур - от - 40°С до +80°С.
Гарантийный срок микровыключателей – 3,5 года.
