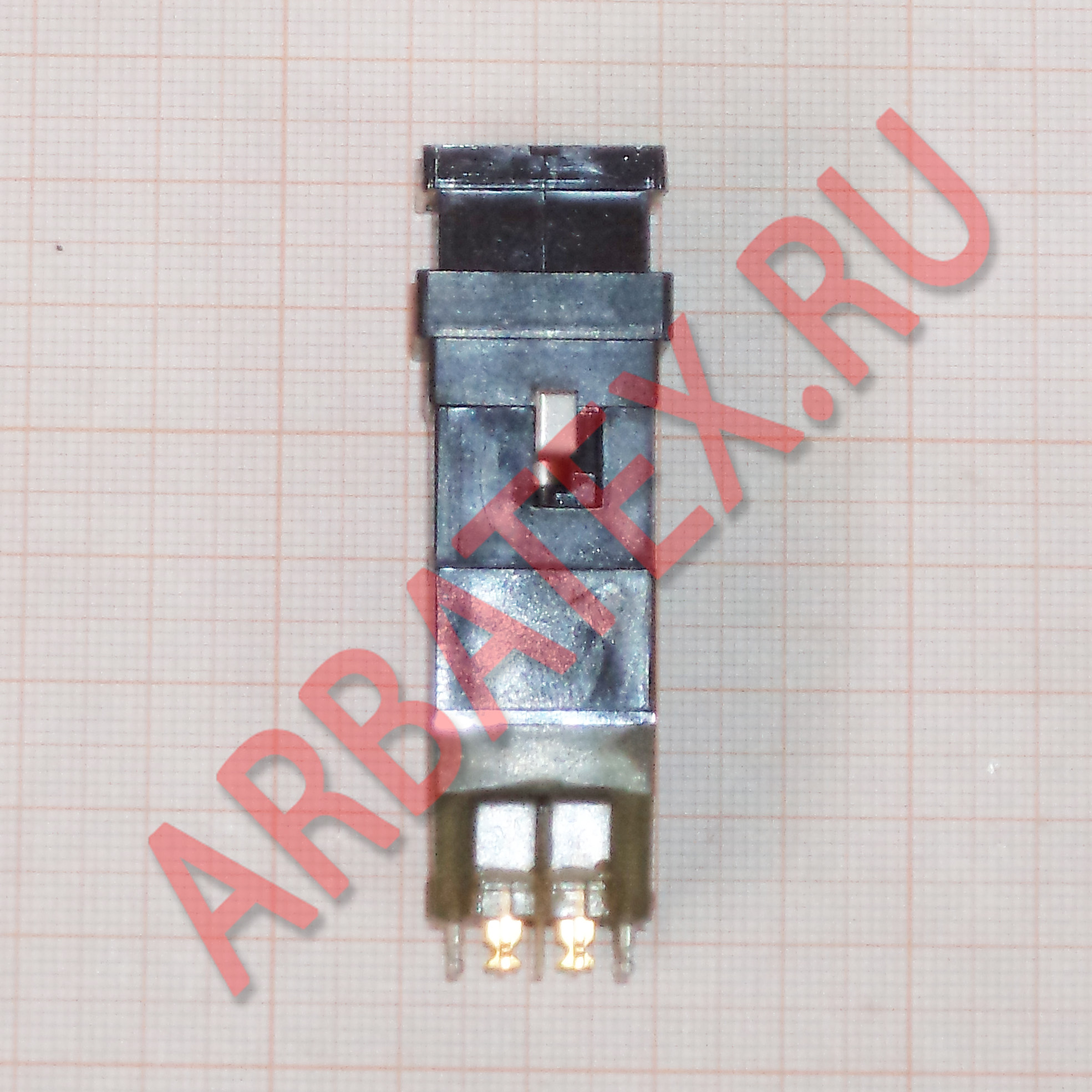

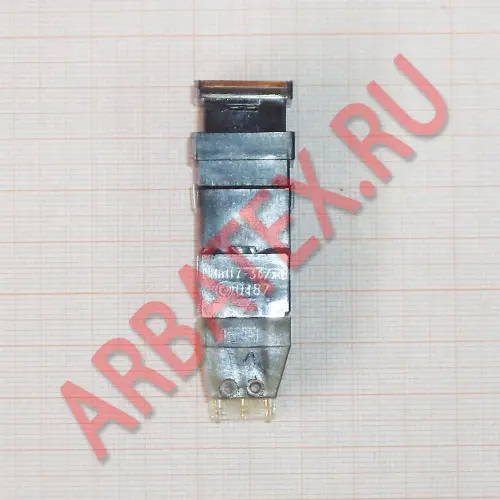

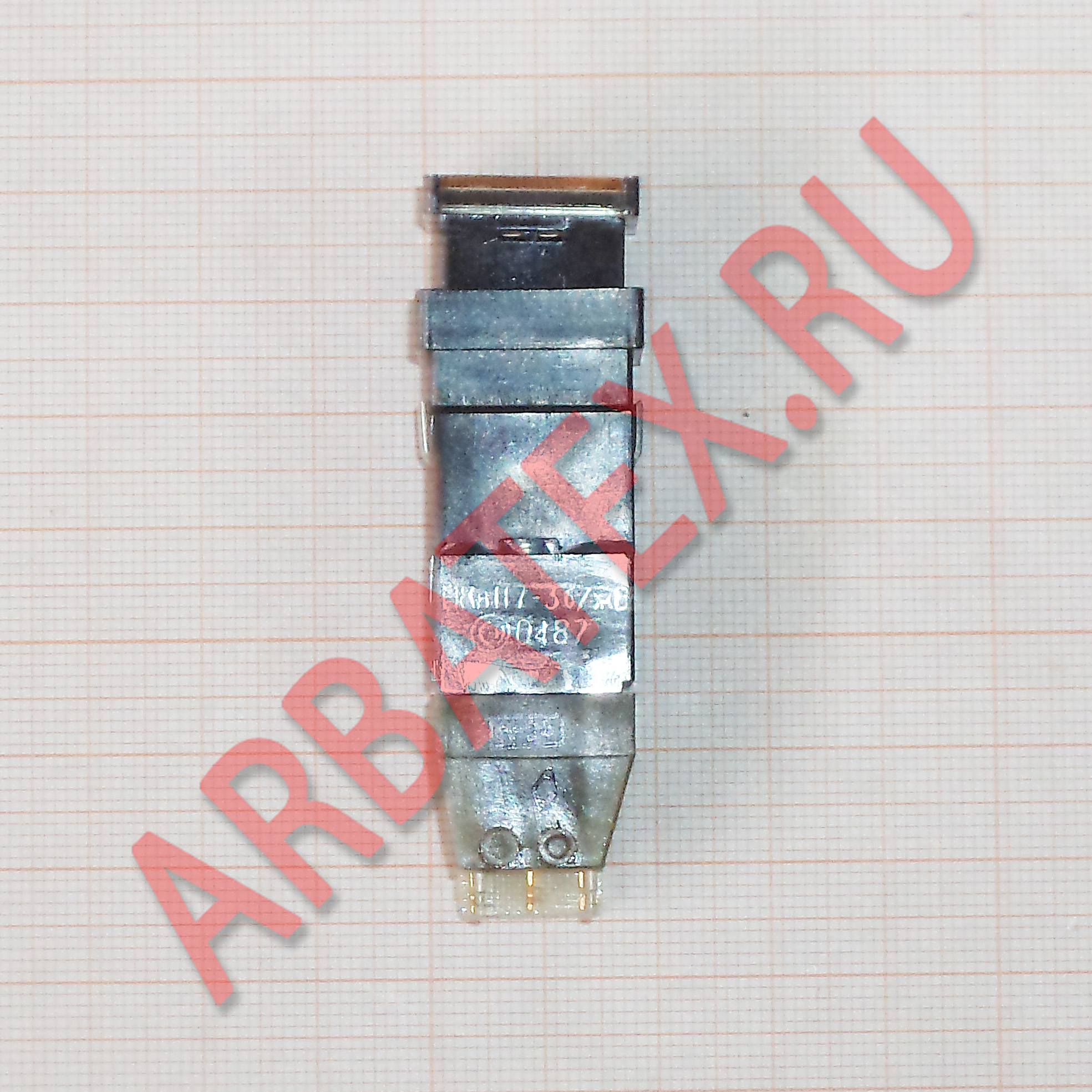

ПКН117-3б/жВ переключатель кнопочный

Описание переключателя кнопочного ПКН117-3б/жВ

Кнопочные переключатели ПКН117-3б/жВ без фиксации с цветовой индикацией предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Переключатели являются изделиями ручного управления и предназначены для объемного монтажа.
Климатическое исполнение В (категория качества «ВП») и УХЛ (приемка «СКК»).

Технические условия:

АУБК.642240.004 ТУ - изделия с приемкой «СКК»
АГ0.360.037 ТУ - изделия категории качества «ВП»

Переключатели изготавливают с экранами пяти цветов:

- белый (наличие буквы «б» в обозначении);
- желтый (наличие буквы «ж» в обозначении);
- зеленый (наличие буквы «з» в обозначении);
- красный (наличие буквы «к» в обозначении);
- синий (наличие буквы «с» в обозначении).

Световое поле может быть:

- неразделенным 15,8х15,8 мм (цифра «1» после дефиса в обозначении);
- разделенным несимметричным 15,8х10,7 и 15,8х4,7 мм (цифра «2» после дефиса в обозначении);
- разделенным симметричным 15,8х7,9 и 15,8х7,9 мм (цифра «3» после дефиса в обозначении).

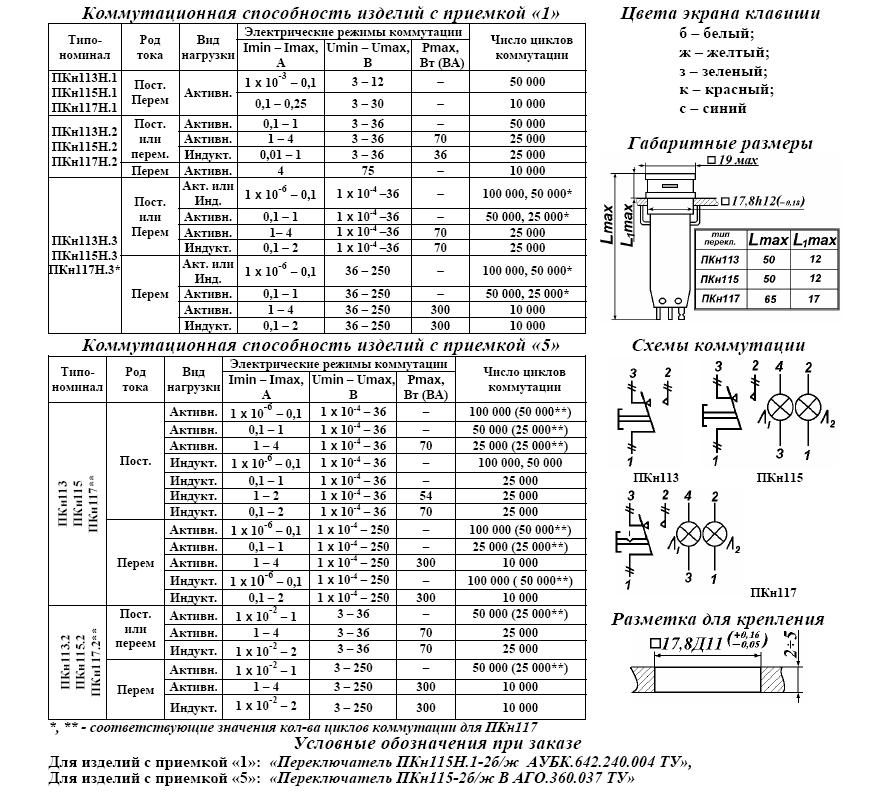

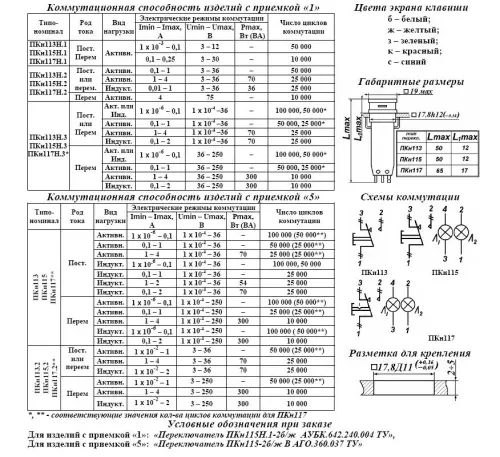

Технические характеристики:

• Усилие переключения .......... не более 13,72 Н (не более 1,4 кгс)
• Полный ход приводного элемента .......... не более 4,0 мм
• Сопротивление электрического контакта:
- для изделий с приемкой «СКК»:
- ПКн113-1(2) .......... не более 0,05 Ом;
- ПКн113-3 .......... не более 0,15 Ом;
- для изделий категории качества «ВП» .......... не более 0,05 Ом
• Сопротивление изоляции .......... не менее 1000 МОм
•Электрическая прочность изоляции:
- для изделий с приемкой «СКК»:
- ПКн113-1 .......... 350 Вэфф;
- ПКн113-2(3) .......... 750 Вэфф;
- для изделий категории качества «ВП» .......... 750 Вэфф
• Диапазон рабочих температур:
- для изделий с приемкой «СКК» .......... от минус 45°С до +55°С;
- для изделий категории качества «ВП» .......... от минус 60°С до +85°С

• Срок сохраняемости изделий:
- для изделий с приемкой «СКК» .......... 10 лет;
- для изделий категории качества «ВП» .......... 15 лет
