ПК3-12 переключатель

ПК3-12 переключатель

Характеристики

4830PWOAO

Описание

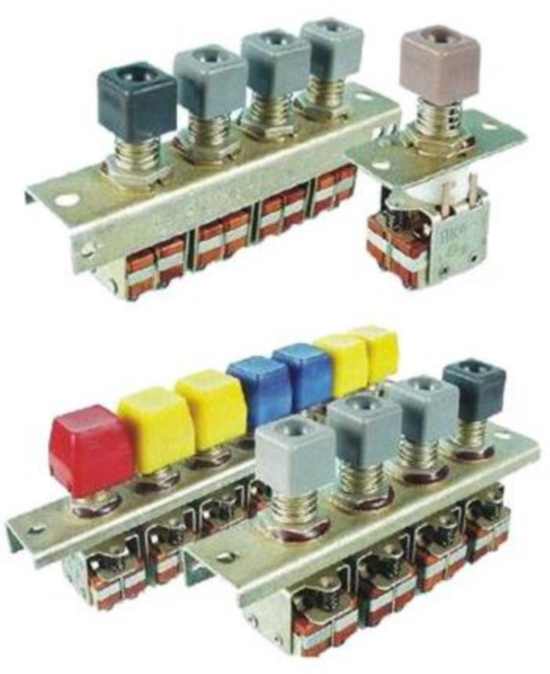

ПК3-12 переключатель кнопочный ручного управления применяется для коммутации электрических цепей постоянного тока и переменного тока в радиоэлектронной аппаратуре, предназначены для объемного монтажа. Кнопки крепятся в отверстиях на панели путём фиксации с помощью резьбового соединения и дополнительной фиксации крепёжной планки винтами.

Условные обозначения :

ПК3-12.
ПК – Серия кнопки: переключатель кнопочный.
3 – Тип кнопки:
 1 -С фиксацией и взаимовключением рабочих кнопок,с кнопкой общего сброса, без блокировки (при нажатии кнопки ранее нажатая сбрасывается).
2 -С фиксацией рабочих кнопок, с кнопкой общего сброса, без блокировки (при нажатии кнопки ранее нажатая сбрасывается).
 3 -Без фиксации и блокировки.
4 -Одиночная кнопка с фиксацией, со сбросом от повторного нажатия.
5 -Без фиксации с запертыми кнопками, с кнопкой разрешения (в исходном состоянии кнопки заперты), любая кнопка может быть нажата после нажатия кнопки разрешения.
 1 – Количество кнопок:1 -17.

Технические характеристики :

Коммутируемое напряжение постоянного тока -от 1 до 30 В.  Коммутируемое напряжение переменного тока -от 1 до 250 В. Коммутируемый ток -при активной нагрузке -  1·10-3-0,5 А. Сопротивление электрического контакта -0,3 Ом. Максимальная мощность -30 -250 Вт. Электрическая прочность изоляции -1100 В. Сопротивление изоляции -1000 Мом. Рабочая температура окружающей среды -от -60 °C  до +70 °C.  Гарантийная наработка -5000 ч. Срок сохраняемости - 12 лет.
