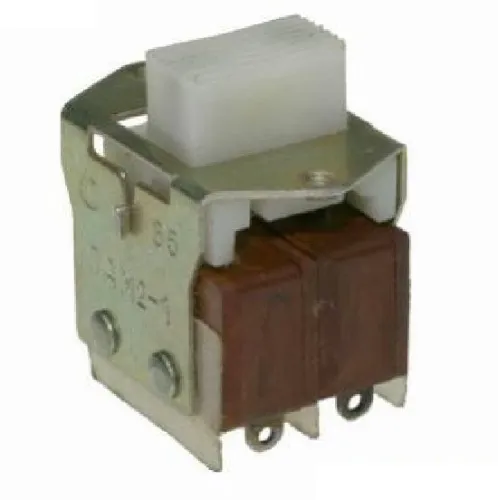

ПДМ2-1 переключатель движковый применяется для коммутации электрических цепей постоянного и переменного токов в электронной аппаратуре. Контактная группа обеспечивает переключение на одно-, два направления цепи.
Условные обозначения :
ПДМ2-1.
ПДМ – Переключатель движковый.
2 - конструктивное исполнение ; 1, 2, 3.
1 - тип базового коммутационного элемента.
В - всеклиматическое исполнение.
Технические характеристики :
Сопротивление контакта, не более - 0,05 Ом.
Электрическая прочность изоляции,- 1130 Вэфф
Сопротивление изоляции, не менее - 1000 МОм.
Усилие переключения, Н.
- для приемки «1»-18,6-2,45.
- для приемки «5»-4,9-18,6.
Температура окружающего воздуха - от -60° С до +100° С.
Повышенная относительная влажность, %.
- для исполнения УХЛ при 25°С- 98.
- для исполнения В при 35°С- 98.
Гарантийная наработка, ч.
- для приемки «1»- 10000.
- для приемки «5»- 5000.
Количество коммутационных - 2500-5000 циклов.
Масса- 9 г.
Гарантийный срок с даты изготовления -15 лет.
