Характеристики

4830PWO9G

Описание

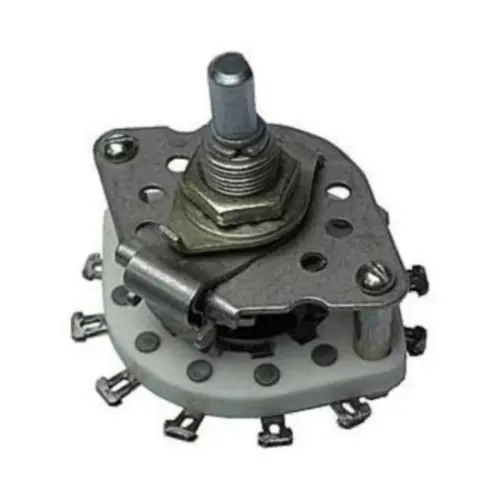

Описание переключателя галетного ПГК-7П3Н


Переключатели галетные ПГК-7П3Н предназначены для коммутации электрических цепей постоянного тока, а также переменного тока низкой и высокой частоты.

Технические характеристики:


Сопротивление контакта, не более, Ом ...... 0,02
Электрическая прочность изоляции, В эфф: ...... 1500
Момент переключения, Н*м ...... от 0,39 до 1,17
Сопротивление изоляции, МОм, не менее ...... 5000
Емкость не более, пФ:
- между контактами ...... 1,5
- между контактами и корпусом ...... 5
Диапазоны рабочих температур,0 С: ...... от минус 60 до 85
Повышенная относительная влажность ...... 98
Минимальная наработка в течении гарантийного срока, ч:
- для приемки «1» ...... 10000
- для приемки «5» ...... 5000
Гарантийный срок с даты изготовления, лет ...... 12

Обозначение переключателей:


Примеры обозначения: ПГК-7П3Н.
ПГК - переключатель галетный с керамическими платами;
2П...11П - число рабочих положений;
2Н...16Н - число направлений;
6, 8, 15 - расстояние между платами, мм;
А - ось переключателя по варианту А.

Для переключателей, имеющих ось с конической лыской, после цифры, обозначающей расстояние между платами, буквенное обозначение варианта оси отсутствует.
