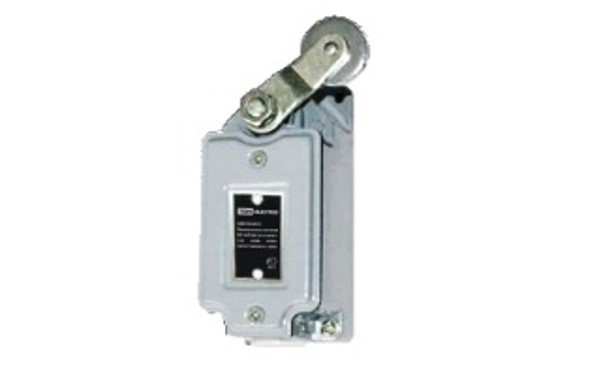

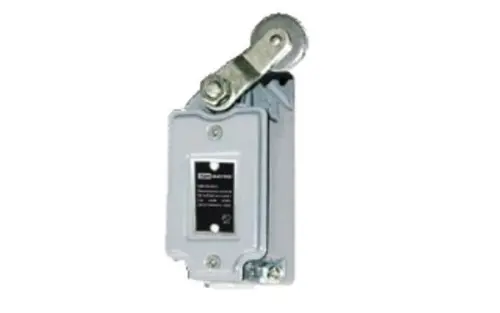

ВПК-2121А У2 выключатель путевой концевой мгновенного действия применяется для коммутации электрических цепей управления переменного напряжения до 660В частоты 50 и 60Гц и постоянного напряжения до 400В. Выключатель состоит из металлического корпуса, разделенного перегородкой на два отсека, в одном из которых расположен контактный блок, в другом - переключающий механизм мгновенного действия.
Условные обозначения :
ВПК-2121А У2.
ВПК – выключатель путевой контактный.
2 – Номер серии.
1 – Способ крепления: 0 - базовое крепление 1P00; 1 - базовое крепление, резьбовой неутопленный или притычный неутопленный ввод 1P67.
2 – Количество полюсов, комбинация контактов, группа износостойкости: 2 полюса, 1з.+1р., 2,5×106 циклов.
1 – Вид привода: 0 - толкатель; 1 - толкатель с роликом.
А – Индекс модернизации.
У2 – Климатическое исполнение.
Технические характеристики :
Номинальный коммутируемый ток – 10А (АС11, 220В). Номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока. Рабочая температура -от -40 °C -до +70 °C.
